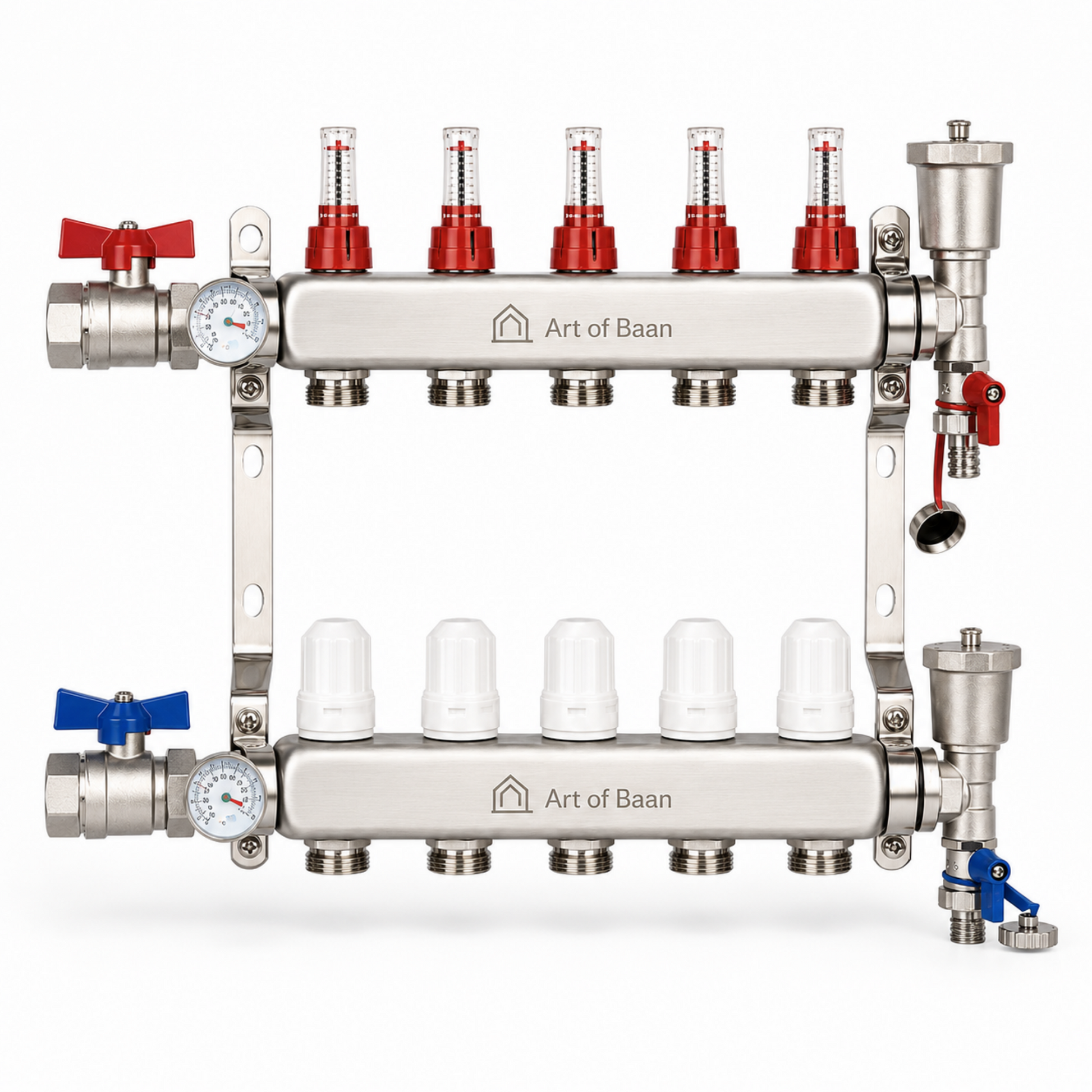

Edelstahl-Heizkreisverteiler für wassergeführte Fußbodenheizungen

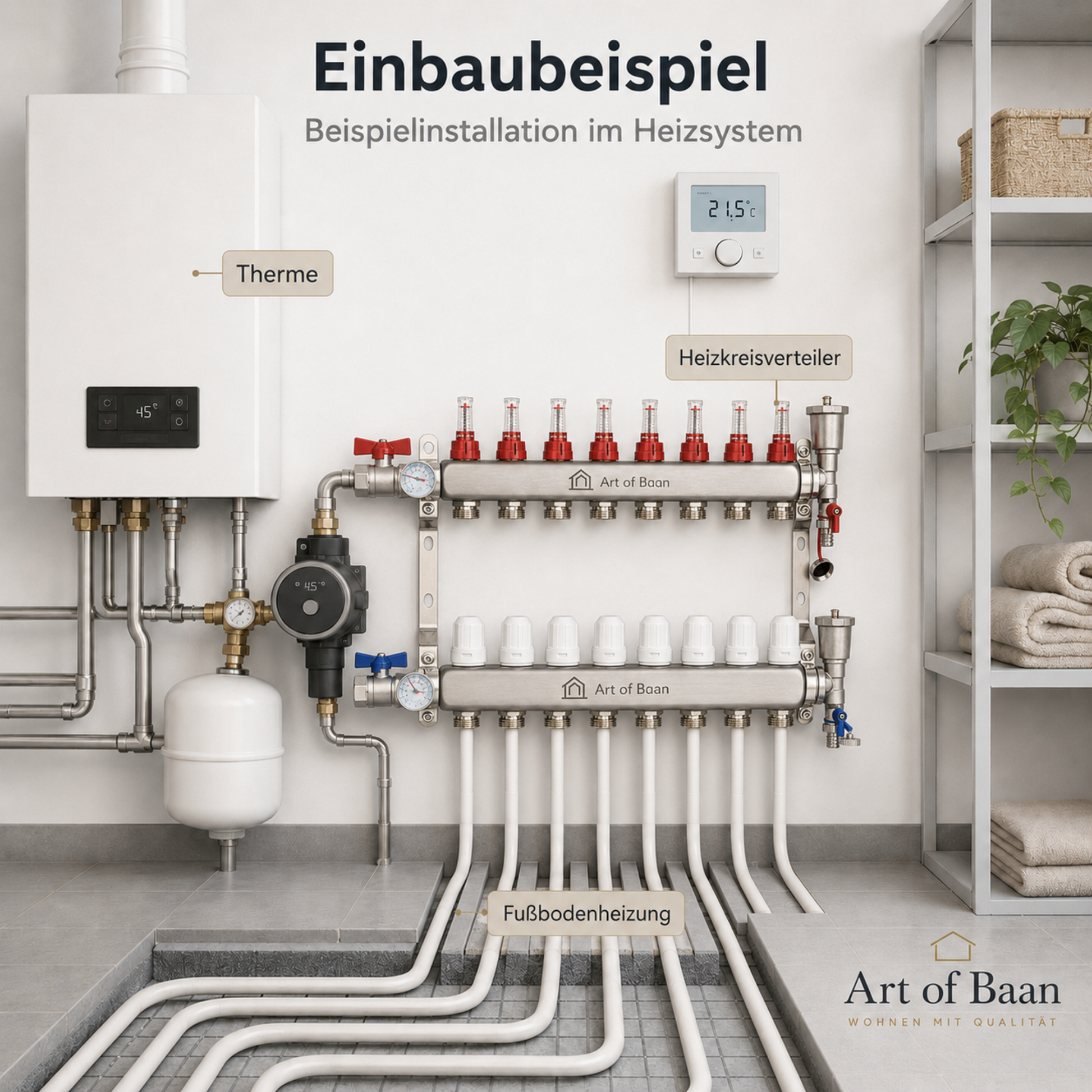

Der Edelstahl-Heizkreisverteiler von Art of Baan dient als zentrale Verteilstation für wassergeführte Fußbodenheizungen. Er verteilt das Heizungswasser auf die einzelnen Heizkreise und ermöglicht deren übersichtliche Einstellung, Kontrolle und Absperrung.

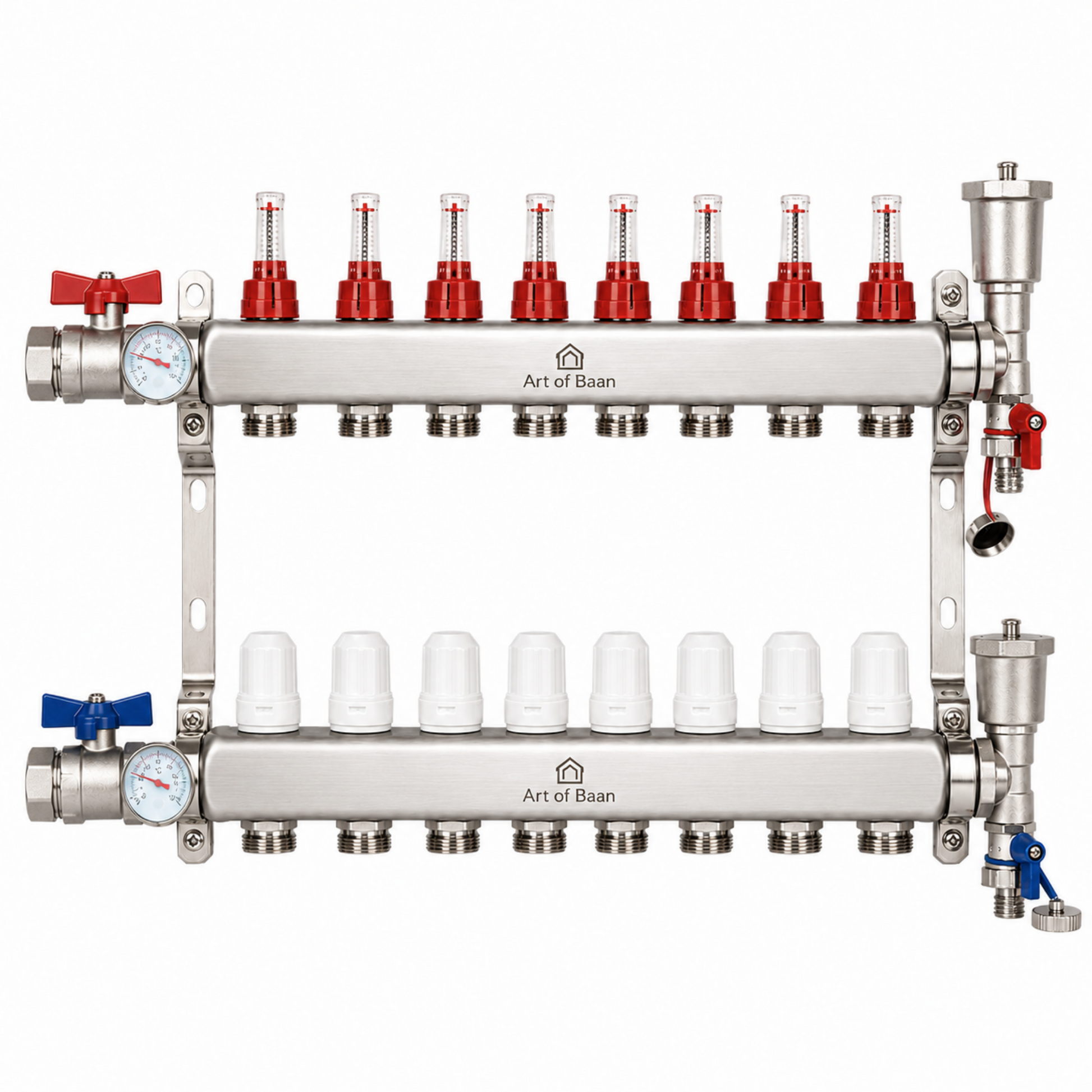

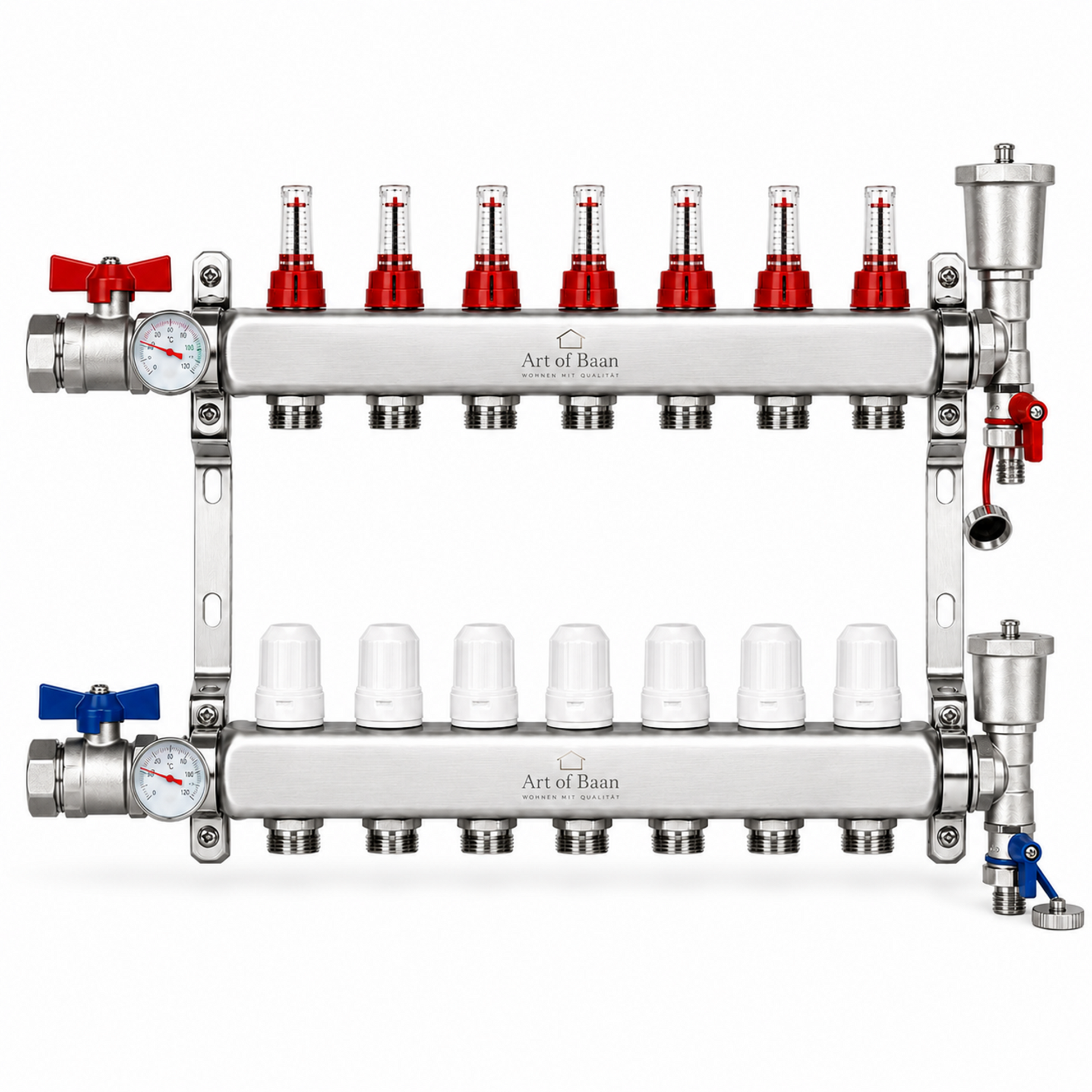

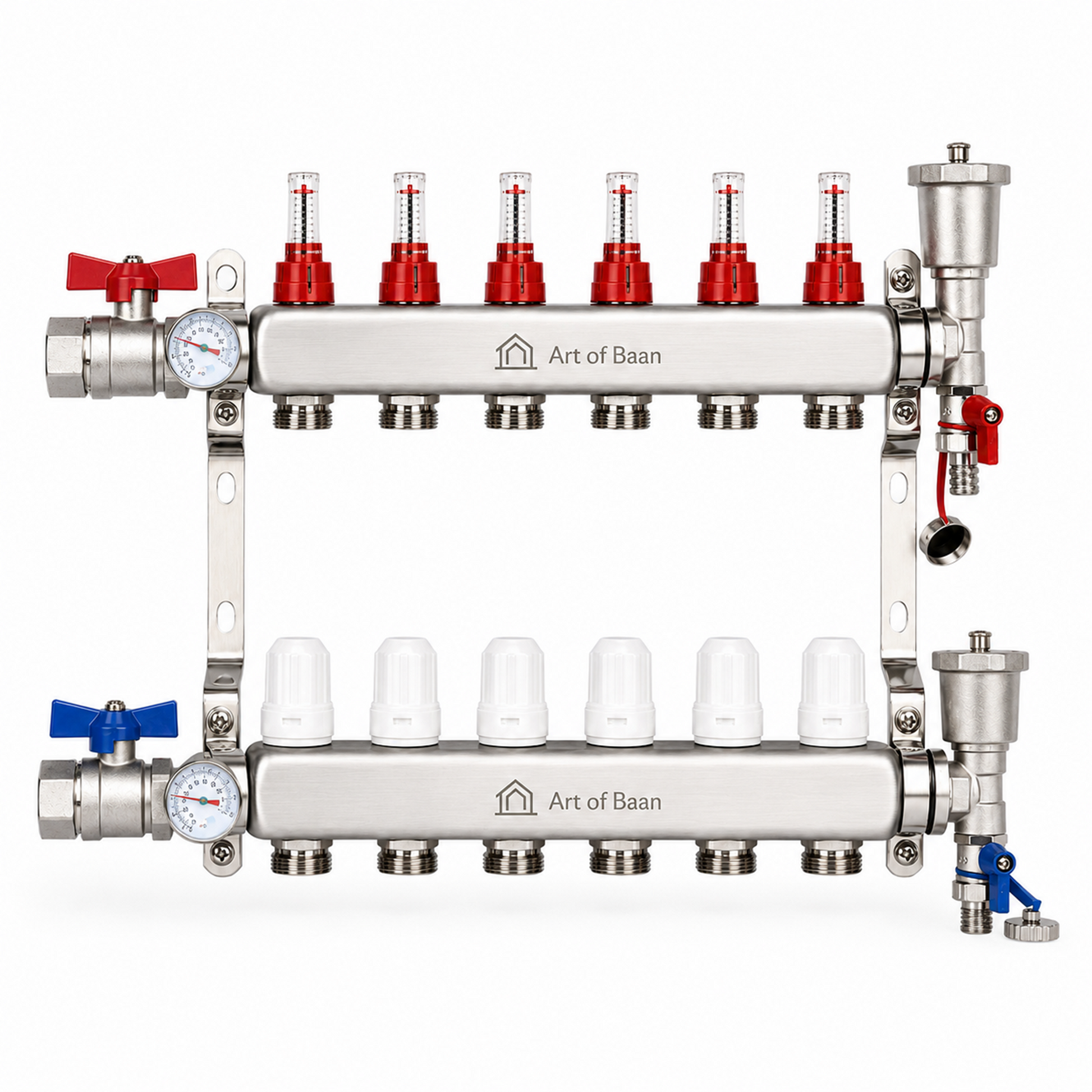

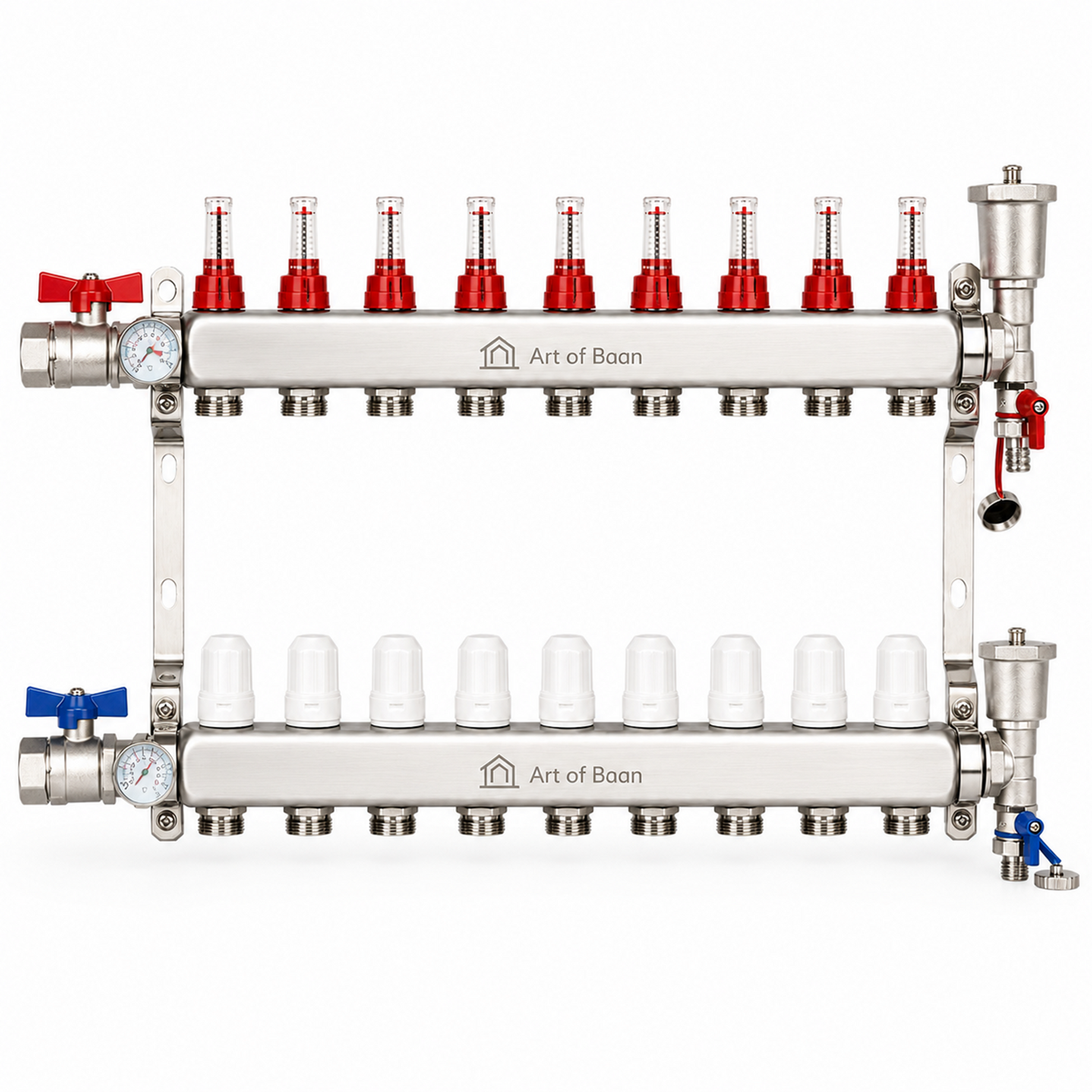

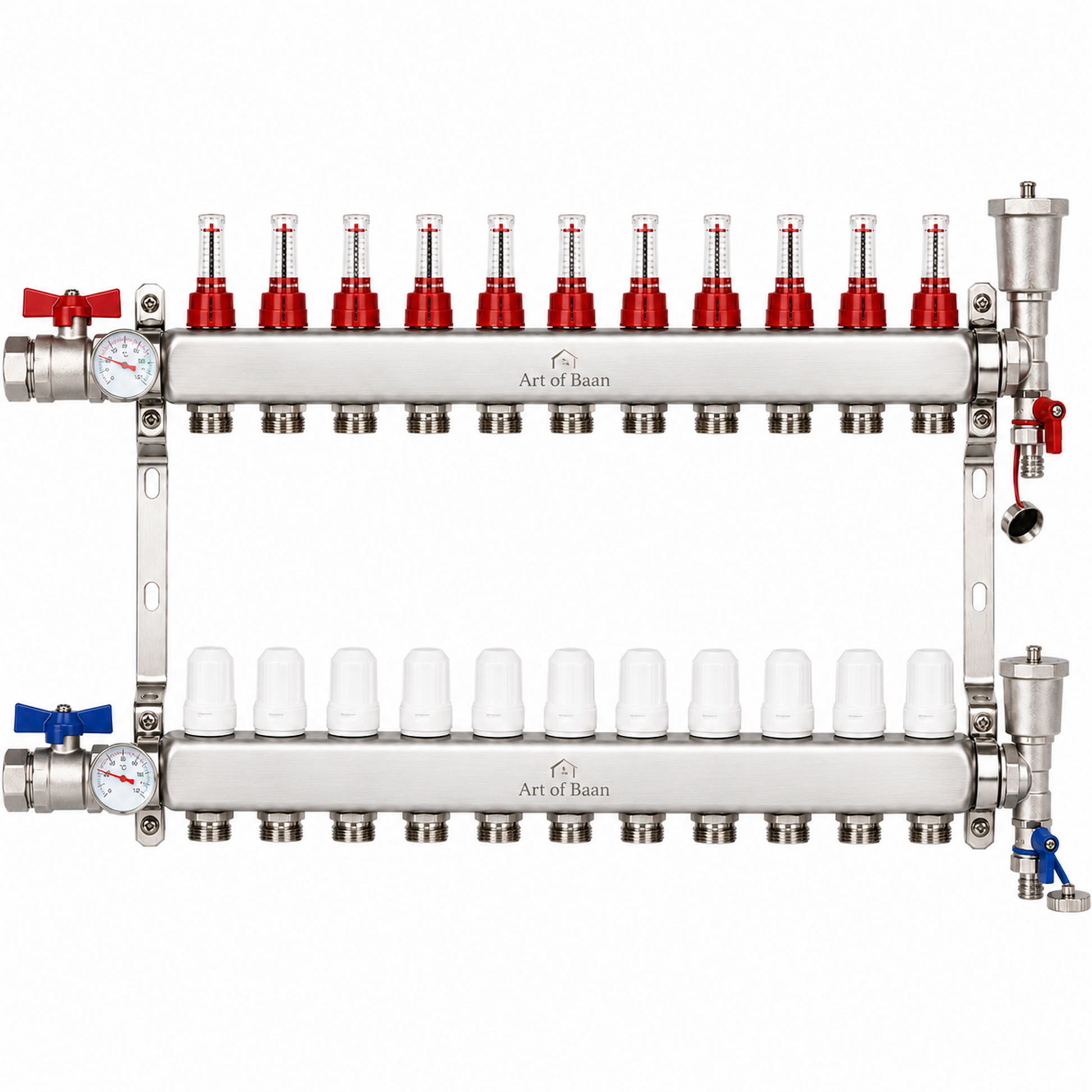

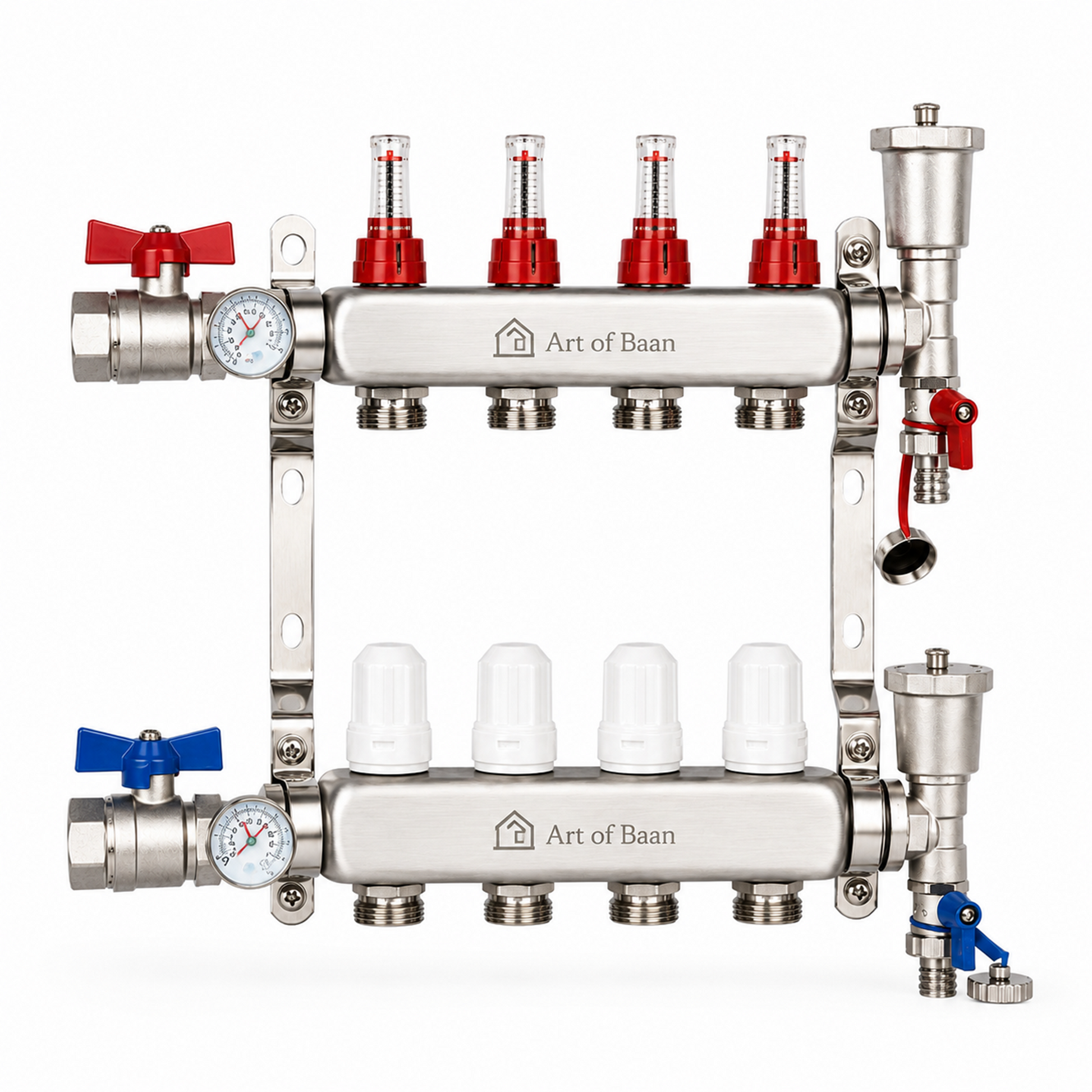

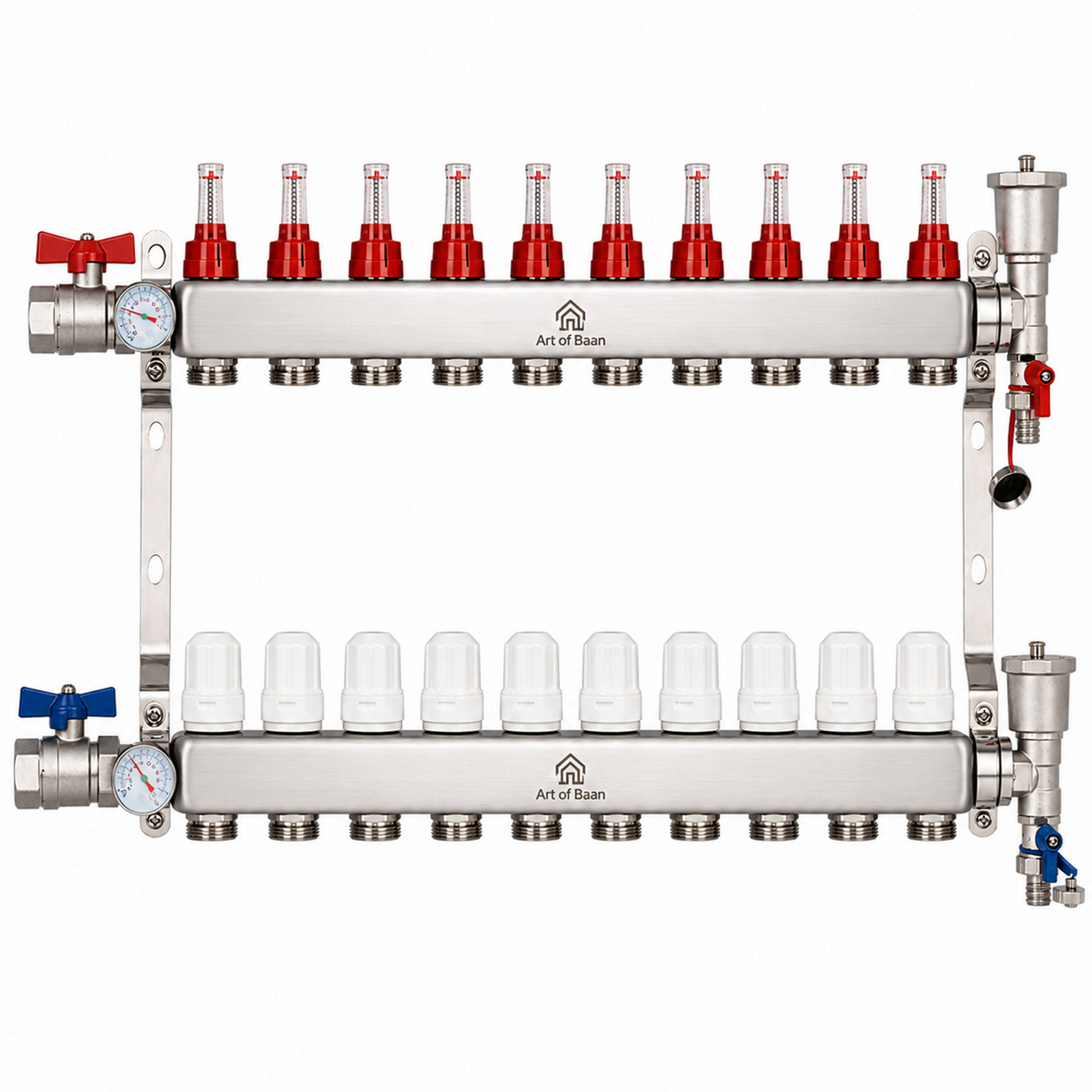

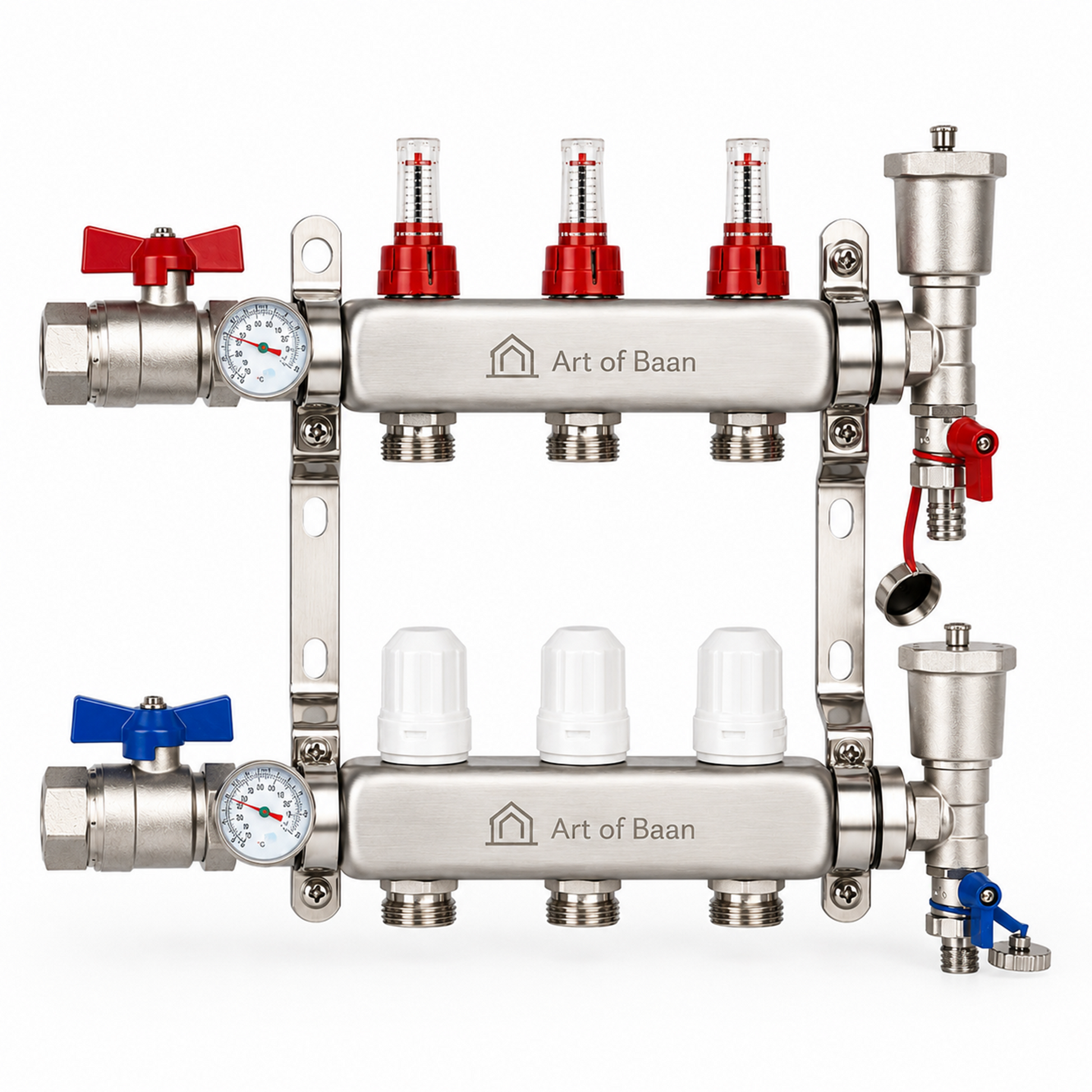

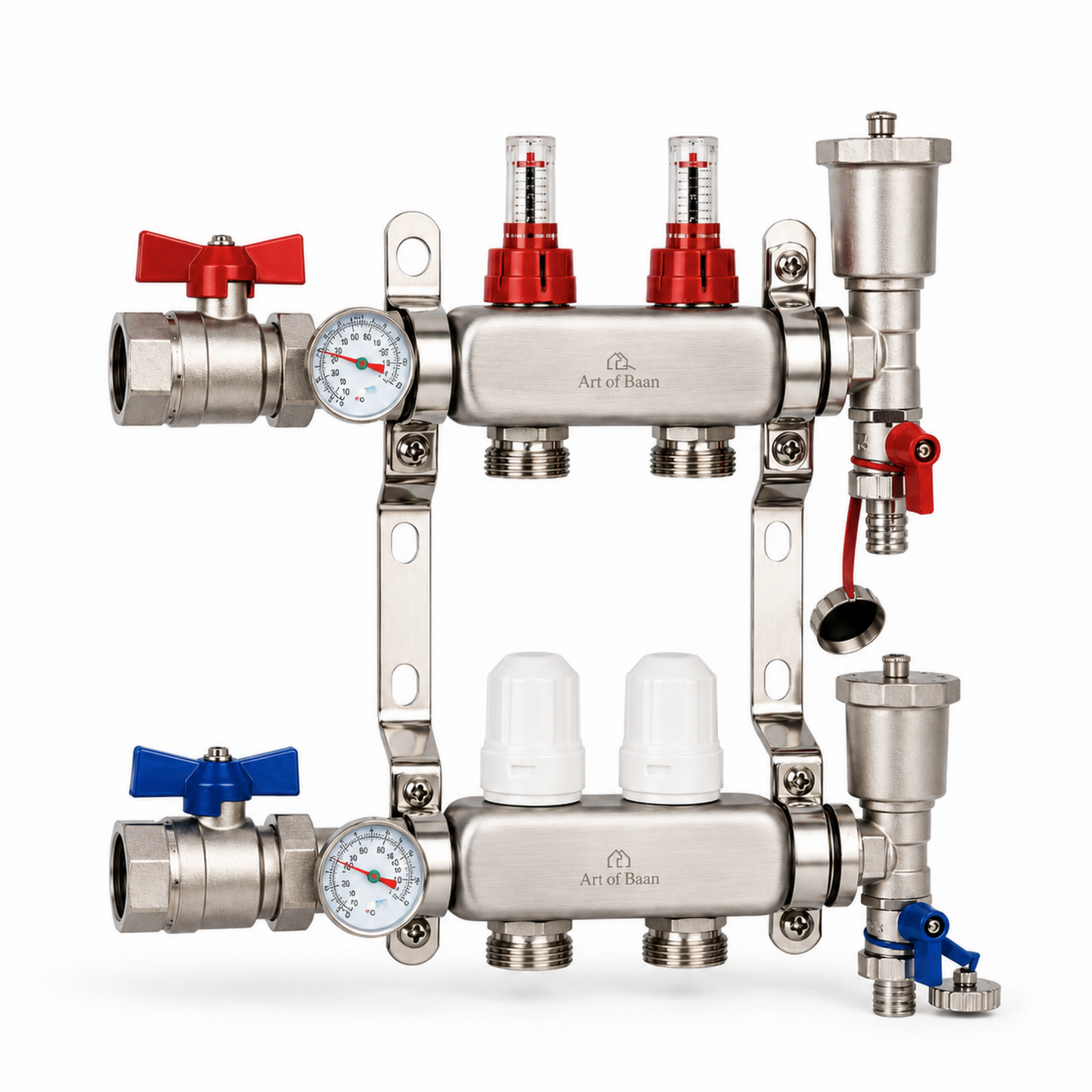

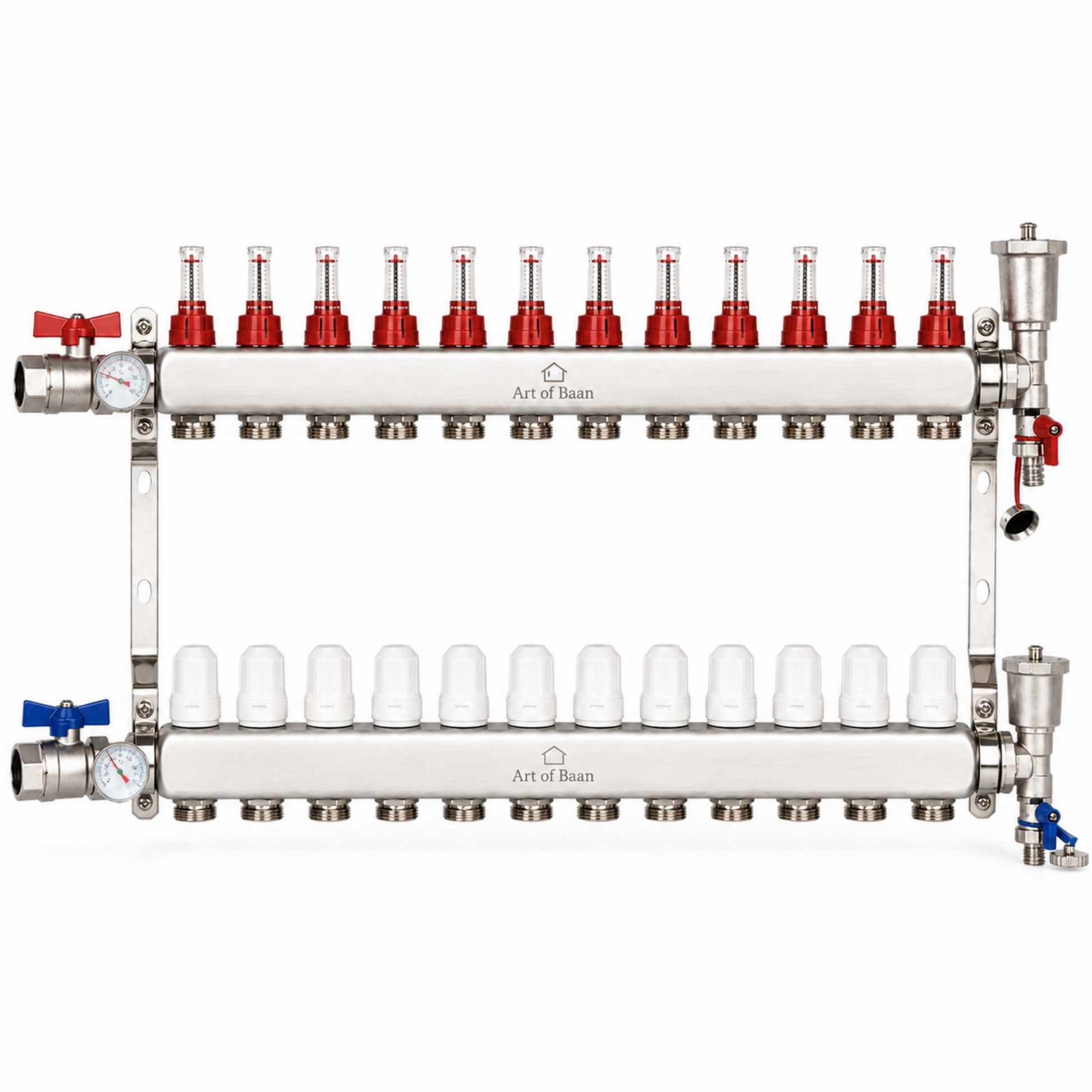

Der Verteiler ist in Ausführungen von 2-fach bis 12-fach erhältlich und kann passend zur Anzahl der benötigten Heizkreise ausgewählt werden. Im Lieferumfang befinden sich zwei Kugelhähne mit integriertem Thermometer sowie zwei Entlüftungsventile mit integrierter Ablassfunktion.
Vorteile auf einen Blick
- Edelstahl-Heizkreisverteiler für wassergeführte Fußbodenheizungen
- wählbar von 2-fach bis 12-fach
- inklusive 2 Kugelhähnen mit integriertem Thermometer
- inklusive 2 Entlüftungsventilen mit Ablassfunktion
- Durchflussmesser im Vorlauf zur Einstellung der einzelnen Heizkreise
- Ventilanschlüsse im Rücklauf mit M30 × 1,5 Gewinde
- 3/4-Zoll-Eurokonus-Heizkreisanschlüsse
- 1-Zoll-Hauptanschluss
- 50 mm Abgangsabstand zwischen den Heizkreisanschlüssen
- geeignet für Heizungswasser
- unterstützt Inbetriebnahme, Wartung, Spülung und Druckprüfung
- 5 Jahre Herstellergarantie gemäß den geltenden Garantiebedingungen
- Hersteller mit ISO-9001-zertifiziertem Qualitätsmanagementsystem

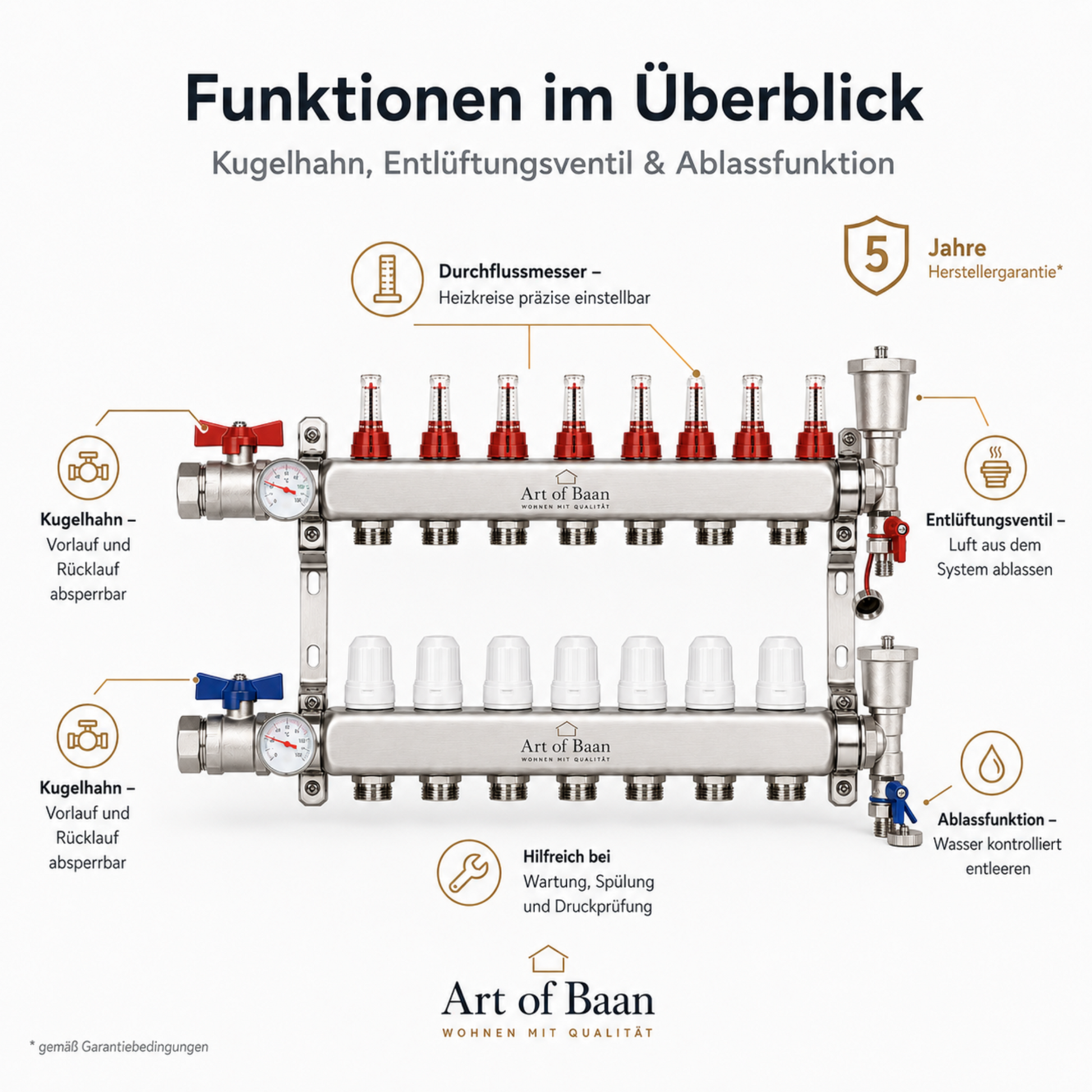

Ausstattung und Funktionsweise
Durchflussmesser im Vorlauf
Die integrierten Durchflussmesser im Vorlauf ermöglichen die individuelle Einstellung der einzelnen Heizkreise. Dadurch kann der Volumenstrom jeder Heizschleife an die Anforderungen des jeweiligen Raumes angepasst werden.
Die korrekte Einstellung der Durchflussmengen unterstützt den hydraulischen Abgleich und eine bedarfsgerechte Wärmeverteilung innerhalb der Fußbodenheizung.
Ventilanschlüsse im Rücklauf
Im Rücklauf befinden sich Ventilanschlüsse mit M30 × 1,5 Gewinde. An diesen können viele gängige thermische Stellantriebe für die automatische Einzelraumregelung befestigt werden.
Bitte prüfen Sie vor der Montage die Kompatibilität von Gewinde, Adapter, Hub und Einbaumaß des verwendeten Stellantriebs. Stellantriebe sind bei diesem Angebot nicht im Lieferumfang enthalten.
Kugelhähne mit integriertem Thermometer
Die beiden enthaltenen Kugelhähne ermöglichen das getrennte Absperren von Vorlauf und Rücklauf. Der Heizkreisverteiler kann dadurch bei Wartungsarbeiten, Spülvorgängen, Druckprüfungen oder beim Austausch einzelner Komponenten vom übrigen Heizsystem getrennt werden.
Die in den Kugelhähnen integrierten Thermometer zeigen die jeweilige Wassertemperatur von Vorlauf und Rücklauf an. Dies erleichtert die Kontrolle des Heizsystems bei Inbetriebnahme, Einstellung und Wartung.
Entlüftungsventile mit Ablassfunktion
Die beiden Entlüftungsventile unterstützen das Entfernen von Luft aus dem Heizkreisverteiler. Luft im Heizsystem kann die Zirkulation beeinträchtigen, Fließgeräusche verursachen und die Wärmeübertragung verschlechtern.
Über die integrierte Ablassfunktion kann Heizungswasser bei Wartungs-, Spül-, Befüll- oder Entleerungsarbeiten kontrolliert aus dem Verteilerbereich abgelassen werden.
Für Neubau, Sanierung und Austausch geeignet
Der Heizkreisverteiler eignet sich für Neubauten, Sanierungen sowie zum Austausch bestehender Verteileranlagen. Durch die Auswahl von 2-fach bis 12-fach lässt sich die Ausführung passend zur Anzahl der geplanten Heizkreise bestimmen.
Berücksichtigen Sie bei der Planung neben der Anzahl der Heizkreise auch die erforderliche Verteilerbreite, den verfügbaren Einbauraum sowie zusätzlichen Platz für Kugelhähne, Entlüftungsventile, Rohrleitungen, Klemmverschraubungen und gegebenenfalls Stellantriebe.

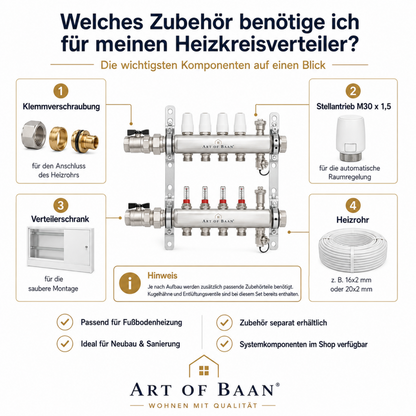

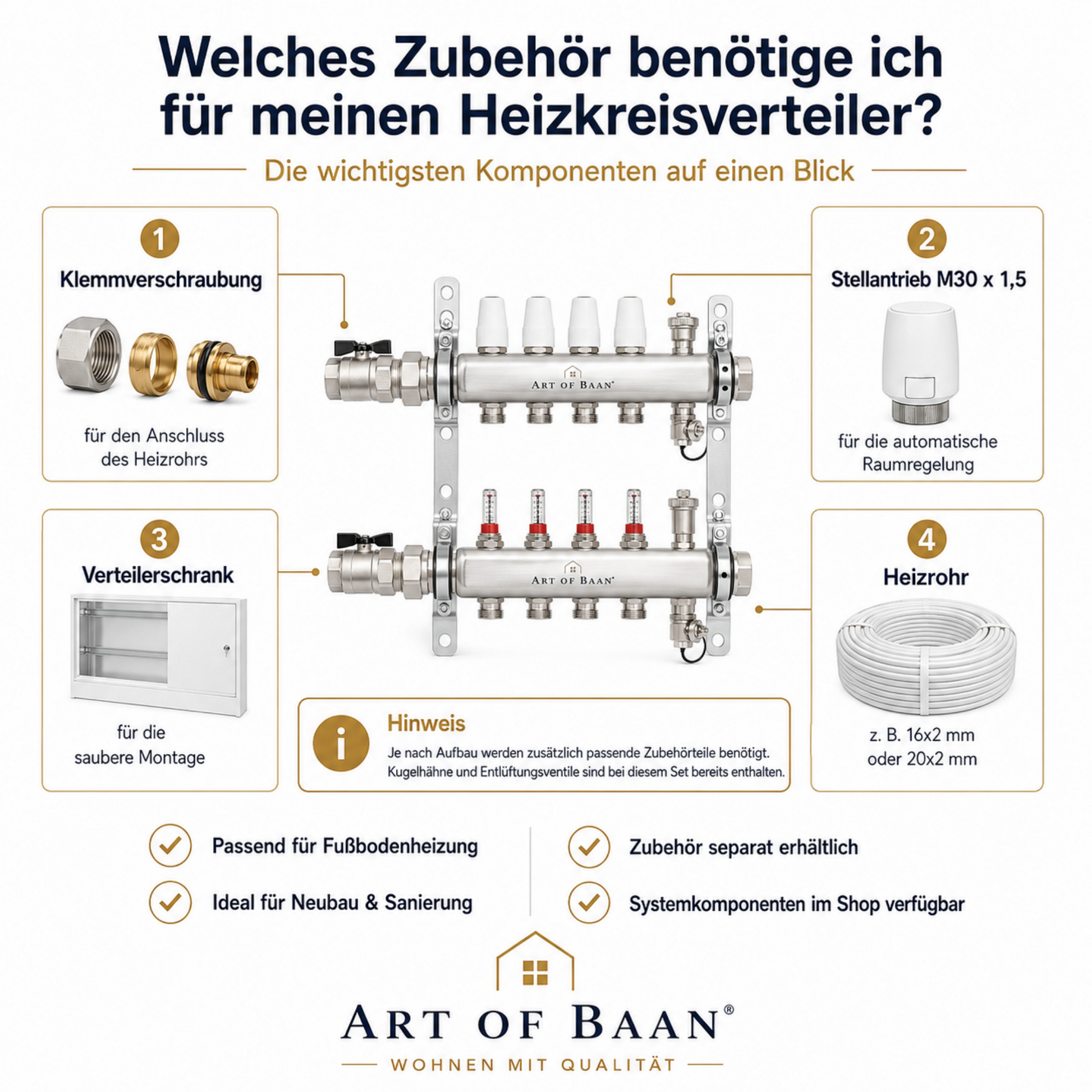

Passendes Zubehör für die Montage
Klemmverschraubungen für die Heizrohre
Für den Anschluss der Heizrohre werden passende 3/4-Zoll-Eurokonus-Klemmverschraubungen benötigt. Für jeden Heizkreis sind zwei Klemmverschraubungen erforderlich: eine für den Anschluss am Vorlauf und eine für den Anschluss am Rücklauf.
Die Klemmverschraubungen müssen passend zum tatsächlich verwendeten Rohrmaß gewählt werden, beispielsweise für ein Heizrohr mit 16 × 2 mm. Andere Rohrabmessungen, wie 20 × 2 mm, dürfen nur verwendet werden, wenn dafür eine zum Rohr und zum 3/4-Zoll-Eurokonus passende Verschraubung vorgesehen ist.
Klemmverschraubungen und Heizrohre sind bei diesem Angebot nicht im Lieferumfang enthalten.
Stellantriebe für die Einzelraumregelung
Für die automatische Regelung der einzelnen Räume können kompatible thermische Stellantriebe mit M30 × 1,5 Anschluss verwendet werden. Die Ansteuerung erfolgt üblicherweise über geeignete Raumthermostate und eine passende Regelklemmleiste.
Stellantriebe, Raumthermostate und Regelklemmleisten sind nicht Bestandteil dieses Angebots.
Verteilerschrank für eine geschützte Montage
Für eine saubere und geschützte Installation kann der Heizkreisverteiler in einem passenden Aufputz- oder Unterputz-Verteilerschrank montiert werden.
Achten Sie bei der Auswahl des Schranks darauf, dass neben dem Verteiler ausreichend Platz für die seitlichen Kugelhähne, Entlüftungsventile, Zuleitungen, Heizrohre, Klemmverschraubungen und gegebenenfalls montierte Stellantriebe vorhanden ist.

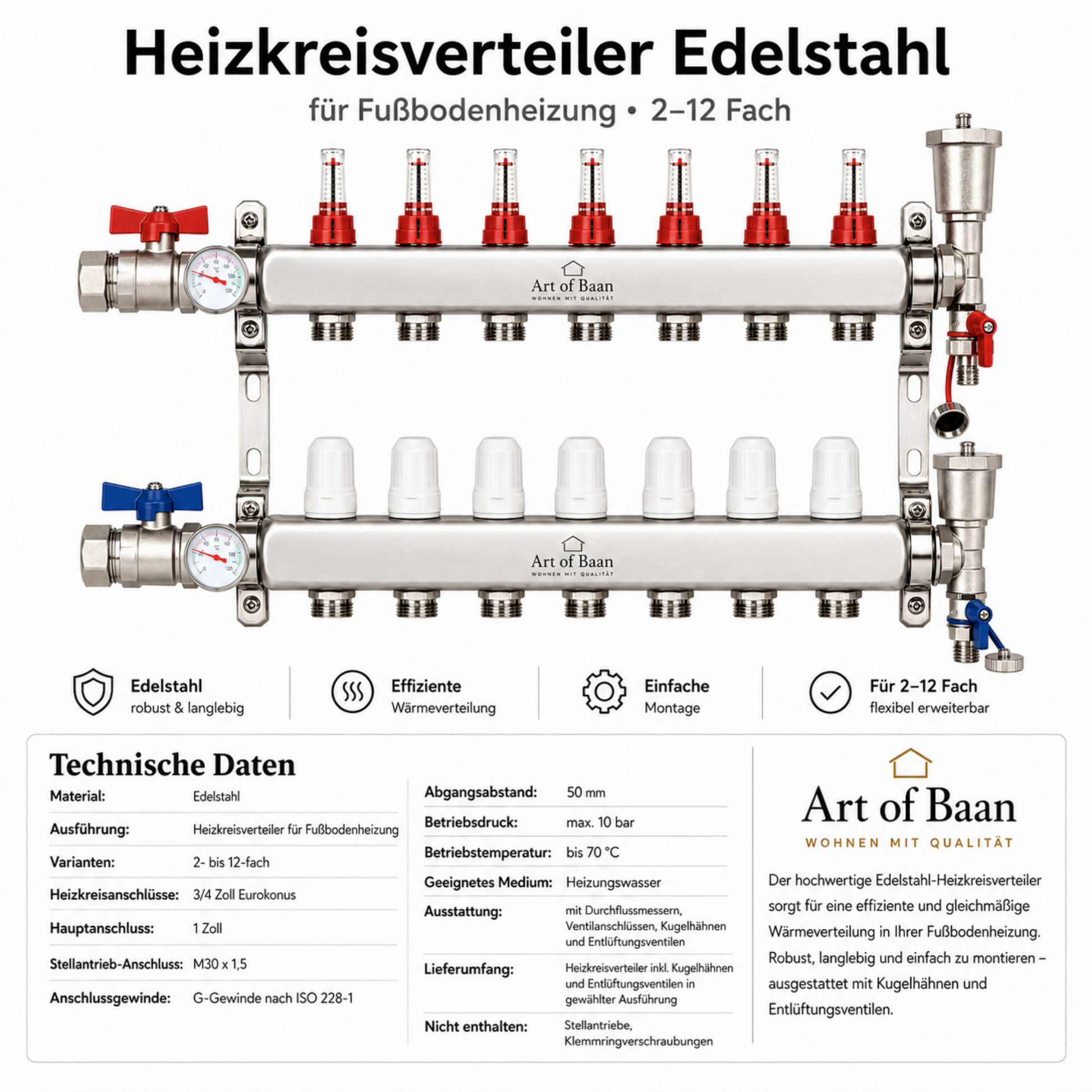

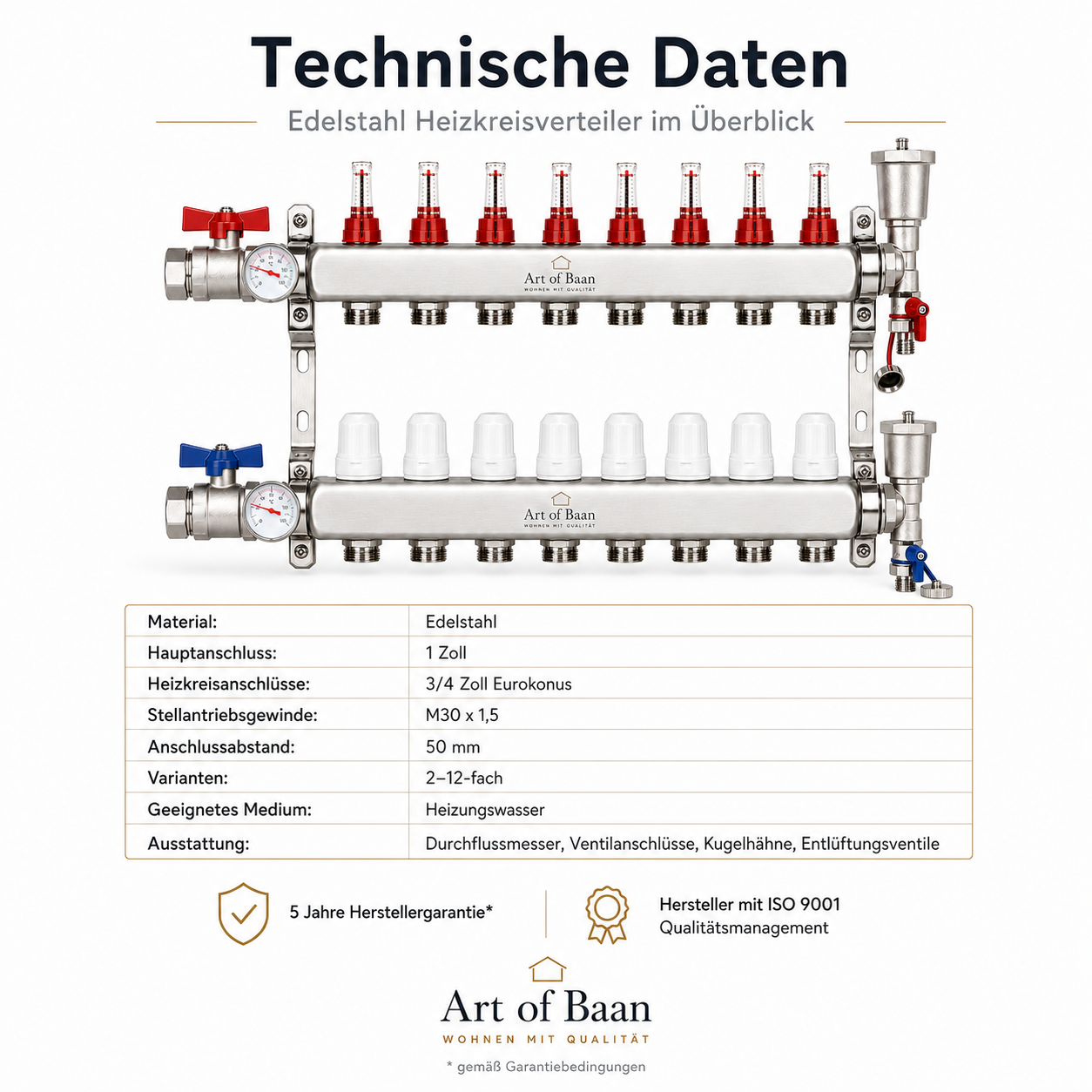

Technische Daten
|
Technische Eigenschaft
|
Angabe
|
| Produktart |
Heizkreisverteiler für Fußbodenheizung |
| Material |
Edelstahl |
| Ausführung |
Vorlauf- und Rücklaufverteiler |
| Varianten |
2-fach bis 12-fach |
| Hauptanschluss |
1 Zoll |
| Anschlussgewinde |
G-Gewinde nach ISO 228-1 |
| Heizkreisanschlüsse |
3/4 Zoll Eurokonus |
| Stellantrieb-Anschluss |
M30 × 1,5 |
| Abgangsabstand der Heizkreise |
50 mm |
| Maximaler Betriebsdruck |
10 bar |
| Maximale Betriebstemperatur |
70 °C |
| Geeignetes Medium |
Heizungswasser |
| Regulierung im Vorlauf |
Durchflussmesser |
| Regulierung im Rücklauf |
Ventilanschlüsse für Stellantriebe |
| Kugelhähne |
2 Stück, jeweils mit integriertem Thermometer |
| Entlüftungsventile |
2 Stück, jeweils mit integrierter Ablassfunktion |
| Garantie |
5 Jahre Herstellergarantie gemäß den geltenden Garantiebedingungen |
| Qualitätsmanagement des Herstellers |
nach ISO 9001 zertifiziert |

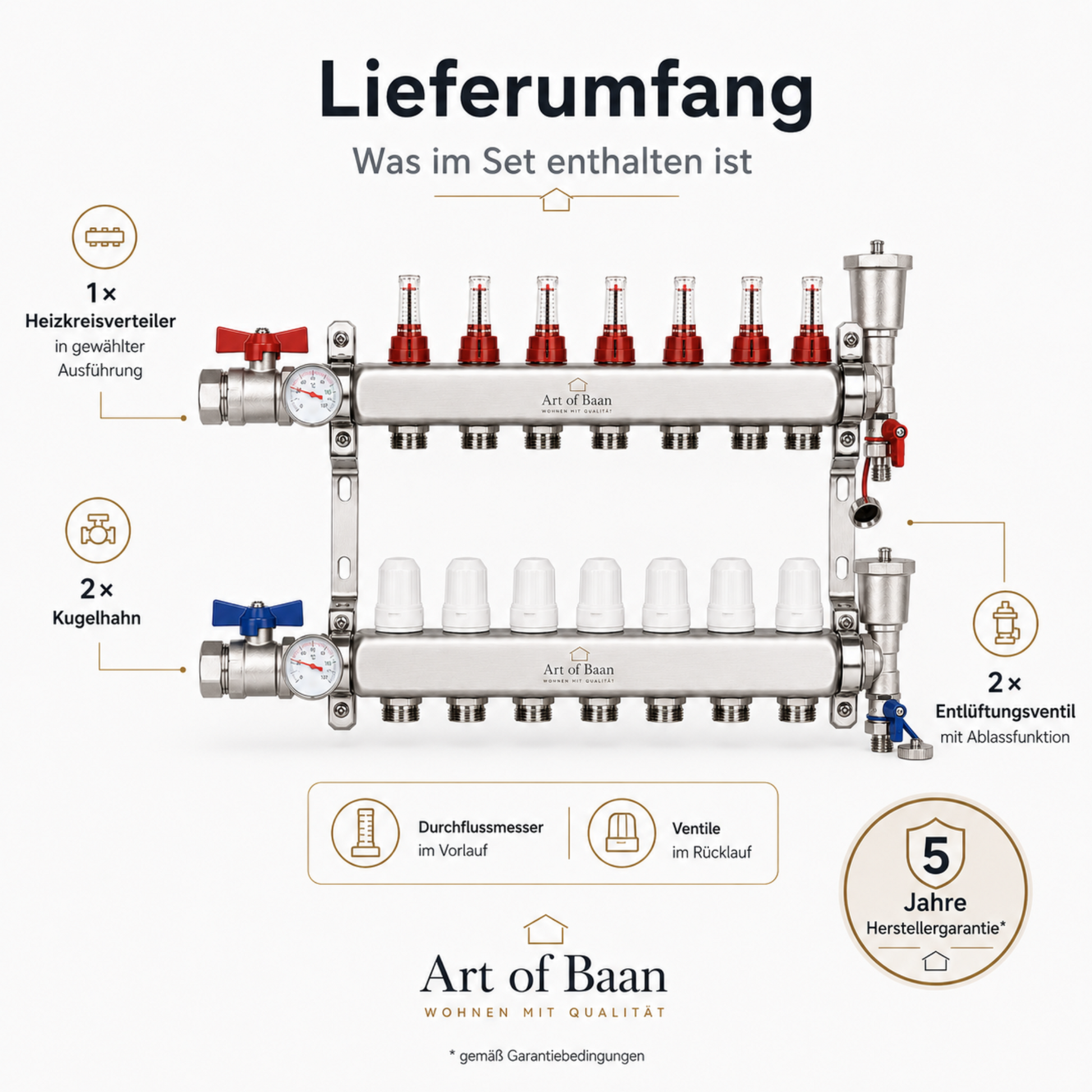

Lieferumfang
- 1 Heizkreisverteiler in der gewählten Ausführung von 2-fach bis 12-fach
- 2 Kugelhähne mit integriertem Thermometer
- 2 Entlüftungsventile mit integrierter Ablassfunktion
- Durchflussmesser im Vorlauf entsprechend der gewählten Heizkreiszahl
- Ventilanschlüsse im Rücklauf entsprechend der gewählten Heizkreiszahl
- Montagehalterungen
Nicht im Lieferumfang enthalten: Stellantriebe, Klemmverschraubungen, Heizrohre, Raumthermostate, Regelklemmleiste, Verteilerschrank sowie weiteres Anschluss- und Montagematerial.
Hinweise zu Auswahl, Montage und Kompatibilität
Prüfen Sie vor der Bestellung die benötigte Anzahl der Heizkreise, die Anschlussgrößen, das verwendete Rohrsystem, die Abmessungen des geplanten Einbauortes und die Kompatibilität des vorgesehenen Zubehörs.
Die Montage, Befüllung, Entlüftung, Druckprüfung, Einstellung und Inbetriebnahme sollten durch eine entsprechend qualifizierte Fachkraft und nach den geltenden technischen Vorschriften durchgeführt werden.
Herstellergarantie und Qualitätsmanagement
Für dieses Produkt gilt eine Herstellergarantie von 5 Jahren gemäß den jeweils geltenden Garantiebedingungen. Die gesetzlichen Gewährleistungsrechte bleiben von der Herstellergarantie unberührt.
Der Hersteller verfügt über ein nach ISO 9001 zertifiziertes Qualitätsmanagementsystem. Die ISO-9001-Zertifizierung bezieht sich auf das Qualitätsmanagement des Herstellers und stellt keine eigenständige Produktzertifizierung des Heizkreisverteilers dar.
