Heizkreisverteiler
Funktion eines Heizkreisverteilers für die Fußbodenheizung
Ein zuverlässiger Heizkreisverteiler für die Fußbodenheizung bildet die zentrale Schnittstelle in jedem modernen Flächenheizungssystem eines Gebäudes. Er sorgt dafür, dass das vom zentralen Wärmeerzeuger bereitgestellte Heizwasser gleichmäßig und kontrolliert auf die einzelnen Heizkreise in allen Räumen verteilt wird.
Durch eine präzise Feinabstimmung der einzelnen Durchflussmengen stellt dieser Verteiler sicher, dass jeder Raum bedarfsgerecht versorgt wird und eine gleichmäßige Erwärmung der gesamten Bodenflächen erreicht wird.
Wesentliche Aufgaben der Verteilertechnik:
- Hydraulische Verteilung des erwärmten Wassers auf alle angeschlossenen Kreise
- Einwandfreie Aufnahme von Stellantrieben zur individuellen Raumtemperaturregelung
- Zuverlässige Entlüftung und Entleerung des Heizsystems bei der Inbetriebnahme
Ausstattung und technische Merkmale moderner Verteiler

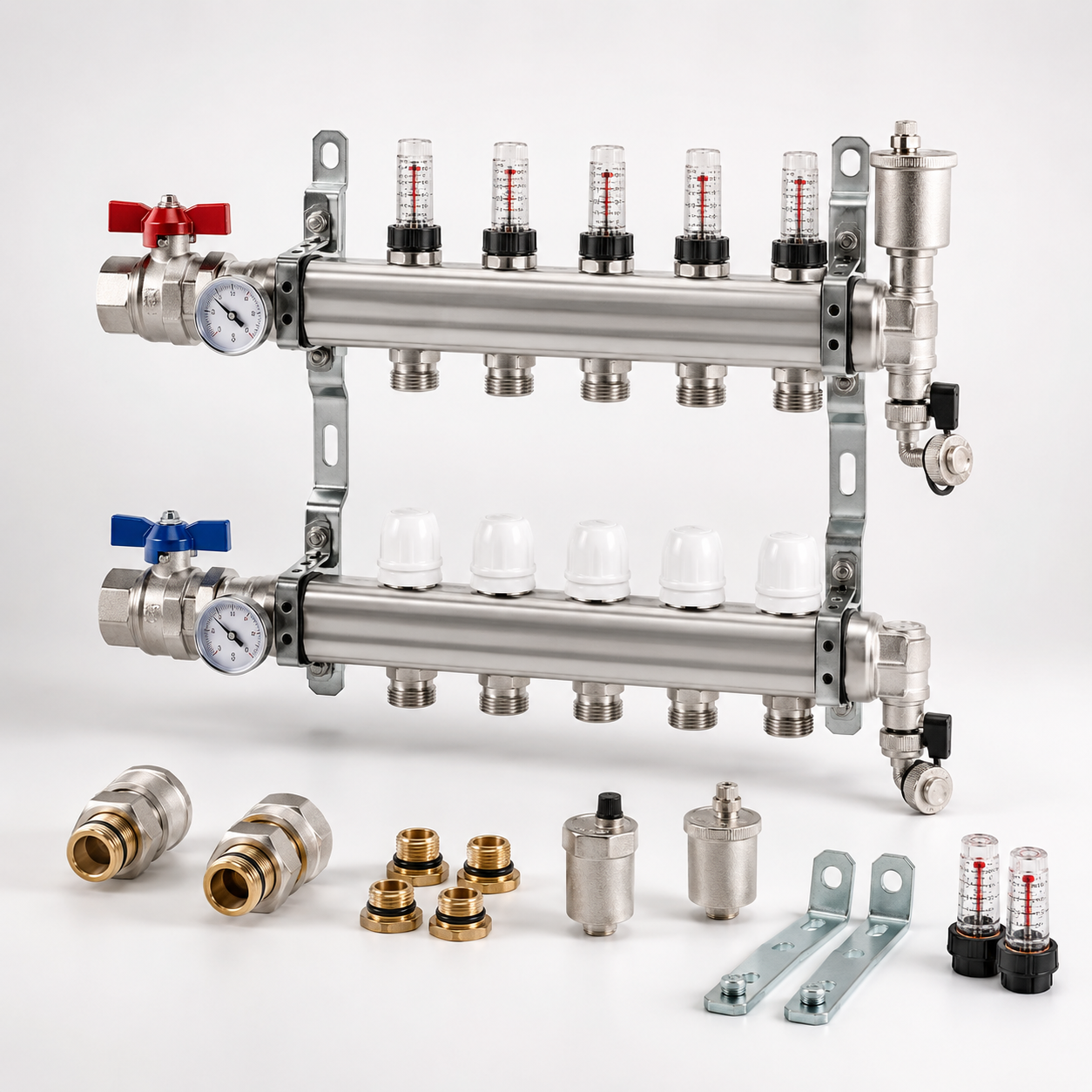

Hochwertige Verteilersysteme bestehen meist aus extrem robustem Edelstahl oder Messing und sind werksseitig mit integrierten Durchflussanzeigern ausgestattet. Diese präzisen Anzeigen ermöglichen ein einfaches Ablesen und Regulieren des exakten Volumenstroms pro angeschlossenem Heizkreis.
Zudem verfügen sie über passgenaue Anschlüsse für Kugelhähne, Entlüftungsventile sowie Spülarmaturen, was die Erstimplementierung und spätere regelmäßige Wartungsarbeiten für Fachbetriebe sowie Heimwerker deutlich erleichtert.
Typische Ausstattungsmerkmale im Überblick:
- Integrierte Durchflussmesser zur exakten Kontrolle des hydraulischen Abgleichs
- Vormontierte Halterungen mit Schalldämmeinlagen zur leisen Wand- oder Schrankmontage
- Standardisierte Anschlüsse für Thermostatköpfe oder elektrische Stellantriebe
Auswahl und Montage im Verteilerschrank
Bei der bedarfsgerechten Auswahl der richtigen Ausführung spielen die Gesamtzahl der benötigten Heizkreise und der dafür verfügbare Montageort eine entscheidende Rolle. Ein Heizkreisverteiler wird in der Regel in Unterputz- oder Aufputz-Verteilerschränken montiert, um eine aufgeräumte Optik zu gewährleisten und die sensible Technik optimal geschützt unterzubringen.
Wir empfehlen, die genaue Dimensionierung vorab gründlich mit dem Ausführungsplan des Gebäudes abzugleichen.
Empfehlungen für die fachgerechte Installation:
- Exakte Anzahl der Kreise passend zur individuellen Raumaufteilung wählen
- Hydraulischen Abgleich stets nach Vorgabe des zuständigen Fachbetriebs durchführen
- Produktdaten vor der Bestellung prüfen und passendes Zubehör direkt mitbestellen
Funktion und Auswahl des passenden Heizkreisverteilers
Der Heizkreisverteiler bildet das Herzstück jeder wassergeführten Fußbodenheizung. Er übernimmt die Aufgabe, das vom Wärmeerzeuger bereitgestellte Heizwasser gleichmäßig auf die einzelnen Rohrkreise im Fußboden zu verteilen und das abgekühlte Wasser zurückzuführen.
Bei der Auswahl des passenden Modells muss auf korrosionsbeständige Werkstoffe wie Edelstahl oder Messing geachtet werden. Moderne Heizkreisverteiler sind mit integrierten Durchflussmessern im Vorlauf ausgestattet. Diese ermöglichen einen exakten hydraulischen Abgleich, damit jeder Raum unabhängig von der Entfernung zum Verteiler mit der berechneten Wärmemenge versorgt wird.
Ermittlung der optimalen Anzahl an Heizkreisen
Wie viele Heizkreise für ein Gebäude erforderlich sind, hängt von der Raumgröße, der Raumgeometrie und dem angestrebten Rohrabstand ab.
Bei der Auslegung sind grundlegende technische Richtwerte zu beachten:
- Rohrlänge pro Heizkreis: Ein einzelner Heizkreis sollte eine Gesamtlänge von 100 bis maximal 120 Metern nicht überschreiten, um hohe Druckverluste und ein Abkühlen des Wassers zu verhindern.
- Grundfläche: Größere Räume ab etwa 15 bis 20 Quadratmetern werden standardmäßig in zwei oder mehr gleich lange Heizkreise aufgeteilt.
- Nutzungszonen: Räume mit abweichendem Wärmebedarf, beispielsweise Badezimmer oder Schlafzimmer, erhalten stets eigene, getrennt regelbare Heizkreise.
Zubehör und Montagekomponenten für die Verteilerstation
Für den fachgerechten Anschluss eines Heizkreisverteilers werden verschiedene Systemkomponenten benötigt. Hierzu zählen Kugelhähne zur Absperrung, automatische Entlüftungsventile, Spül- und Füllarmaturen sowie Montagehalterungen mit Schalldämmeinlagen. Zudem werden elektrothermische Stellantriebe auf den Ventilen montiert, die mit Raumthermostaten gekoppelt werden.
In unserem Shop stehen Ihnen komplett vormontierte Heizkreisverteiler für unterschiedliche Raumgrößen zur Auswahl. Jetzt passende Variante auswählen und das benötigte Installationszubehör direkt mitbestellen.
