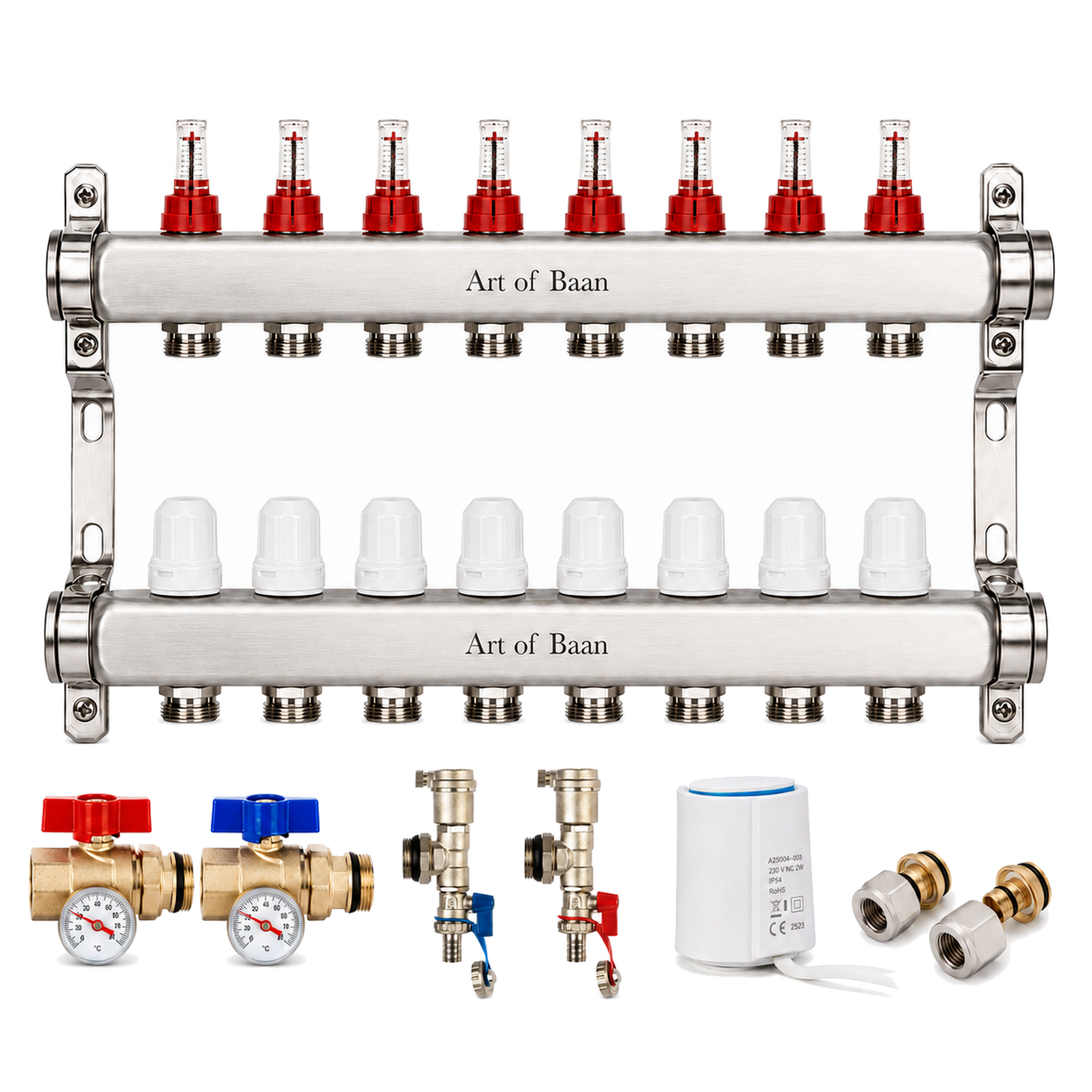

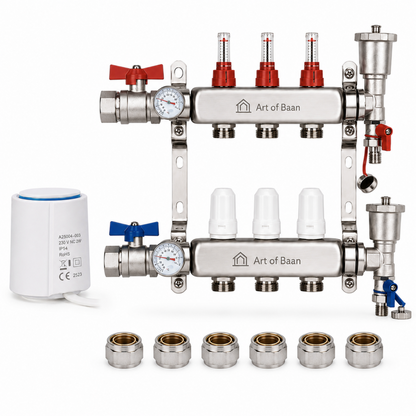

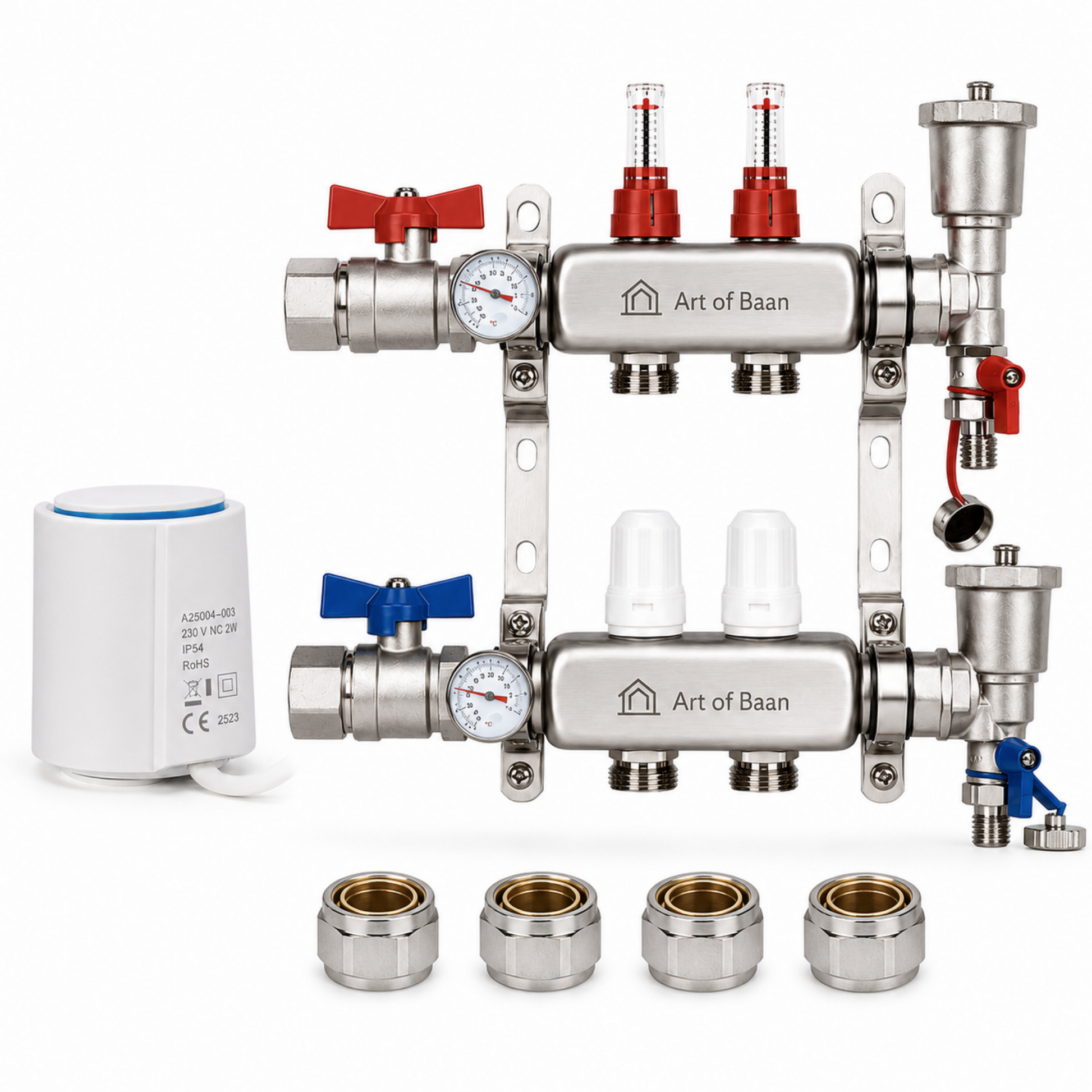

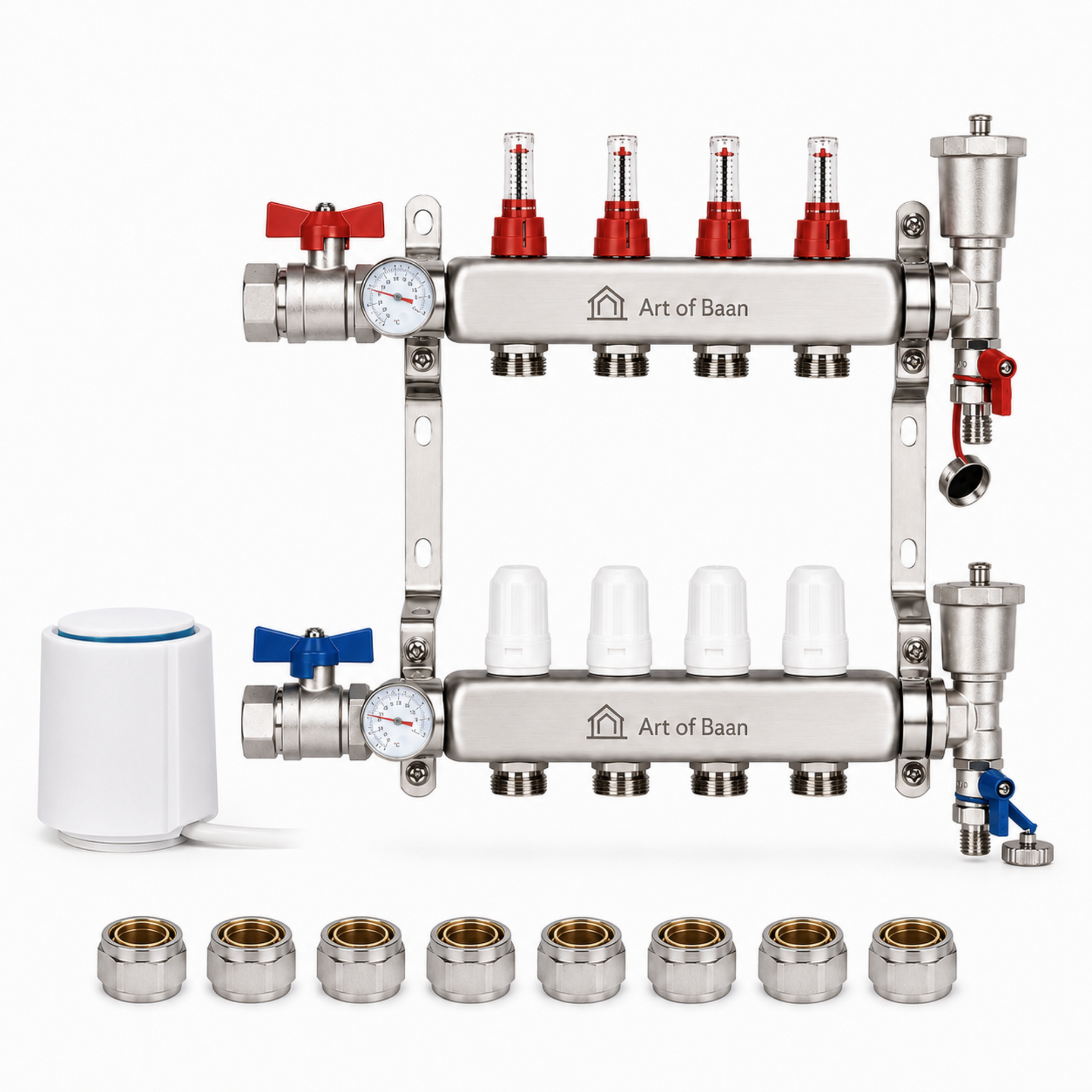

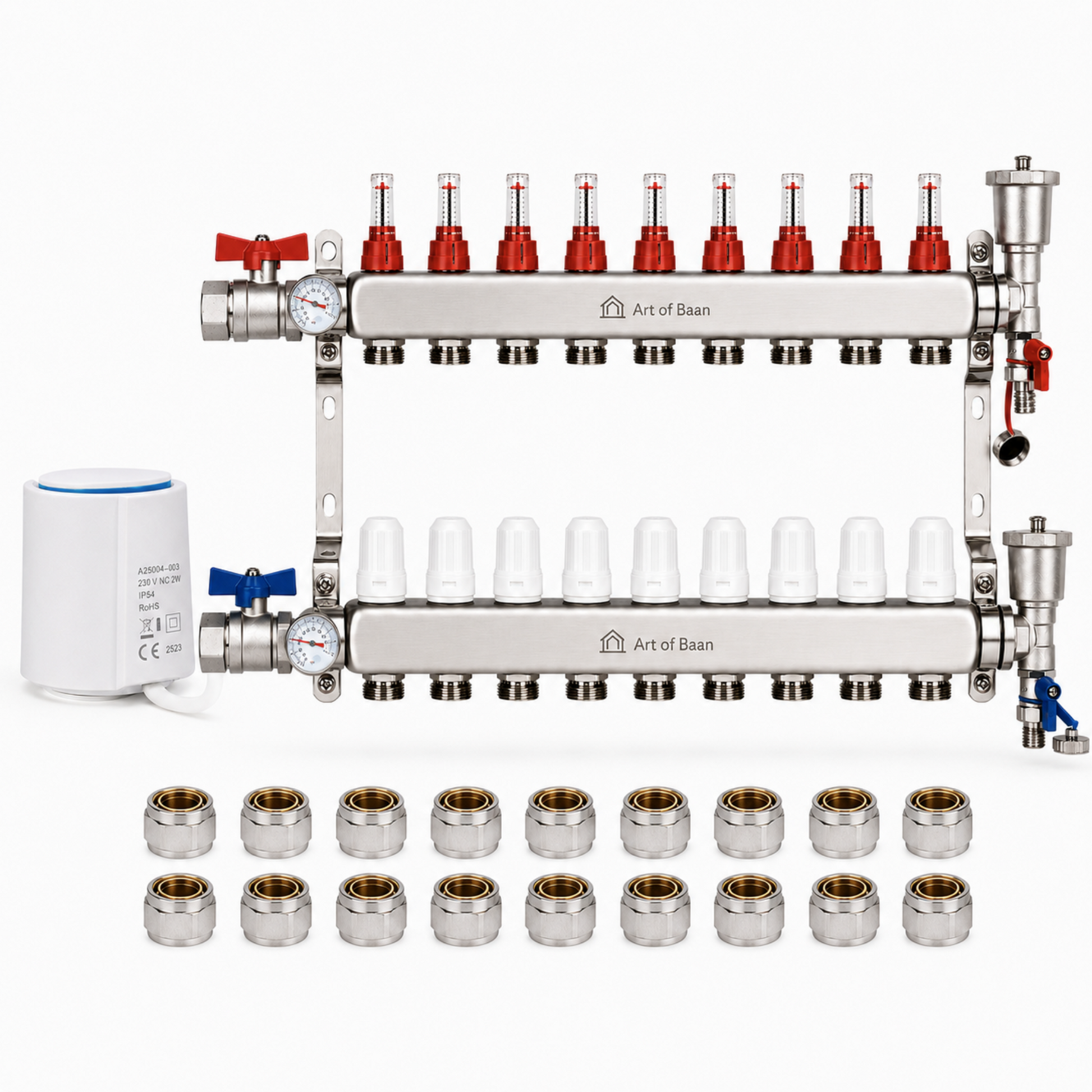

Heizkreisverteiler-Komplettset für wassergeführte Fußbodenheizungen
Der Edelstahl-Heizkreisverteiler von Art of Baan dient als zentrale Verteilstation einer wassergeführten Fußbodenheizung. Er verteilt das Heizungswasser auf die einzelnen Heizkreise und ermöglicht deren Einstellung, Kontrolle, Absperrung und automatische Regelung.
Das Komplettset ist von 2-fach bis 12-fach erhältlich. Die Anzahl der mitgelieferten Stellantriebe und Klemmringverschraubungen wird automatisch an die gewählte Heizkreiszahl angepasst. Dadurch erhalten Sie die wesentlichen Komponenten für den Anschluss und die Regelung Ihrer Fußbodenheizung in einem abgestimmten Set.
Vorteile auf einen Blick
- Edelstahl-Heizkreisverteiler für wassergeführte Fußbodenheizungen
- wählbar von 2-fach bis 12-fach
- 1 Stellantrieb passend zu jedem Heizkreis
- 2 Klemmringverschraubungen passend zu jedem Heizkreis
- inklusive 2 Kugelhähnen mit integriertem Thermometer
- inklusive 2 Entlüftungsventilen mit Ablassfunktion
- Durchflussmesser im Vorlauf zur Einstellung der einzelnen Heizkreise
- Ventilanschlüsse im Rücklauf mit M30 × 1,5 Gewinde
- 3/4-Zoll-Eurokonus-Heizkreisanschlüsse
- Klemmringverschraubungen für 16 × 2 mm Heizrohr
- 1-Zoll-Hauptanschluss
- 50 mm Abgangsabstand zwischen den Heizkreisen
- geeignet für Heizungswasser
- 5 Jahre Herstellergarantie gemäß den geltenden Garantiebedingungen
- Hersteller mit ISO-9001-zertifiziertem Qualitätsmanagementsystem

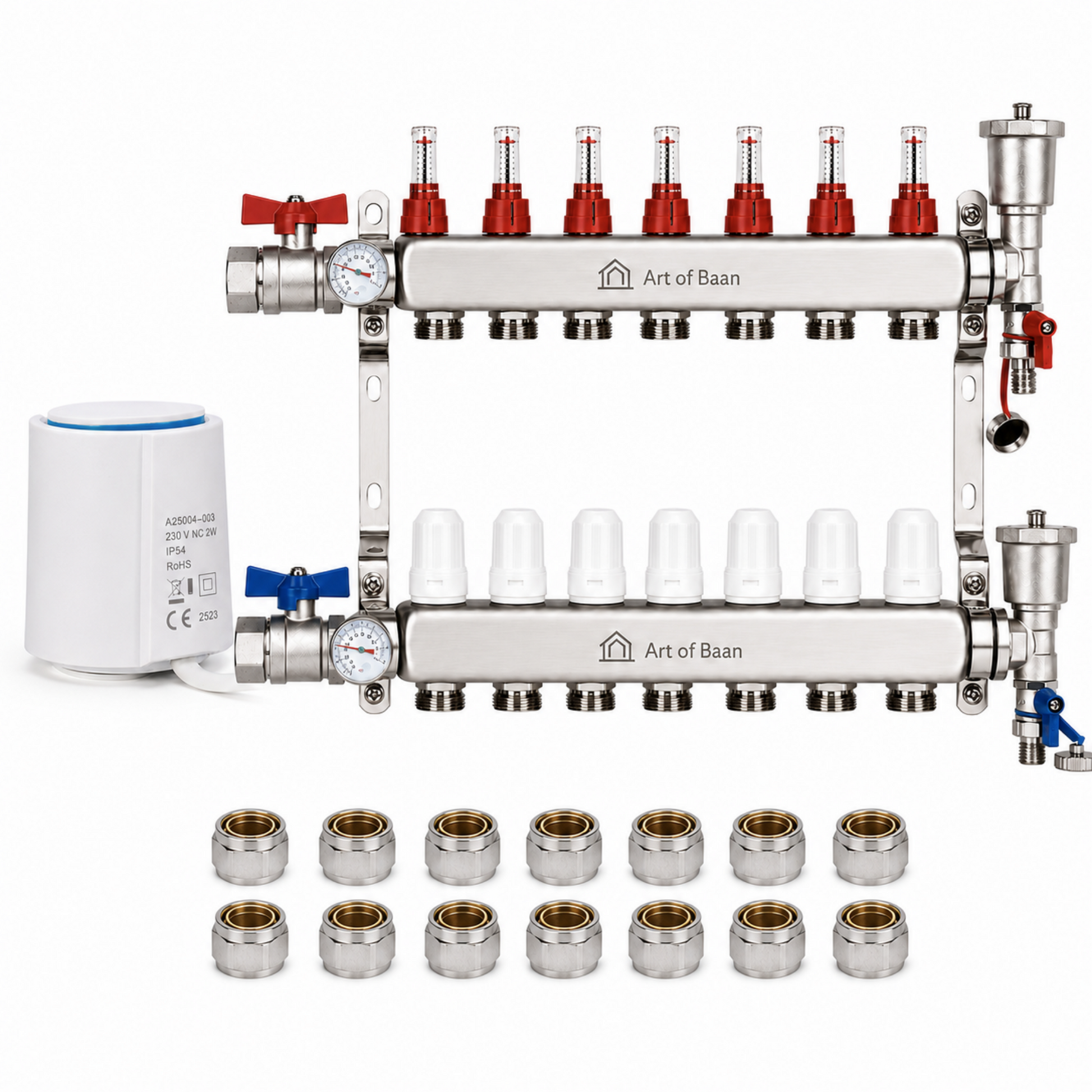

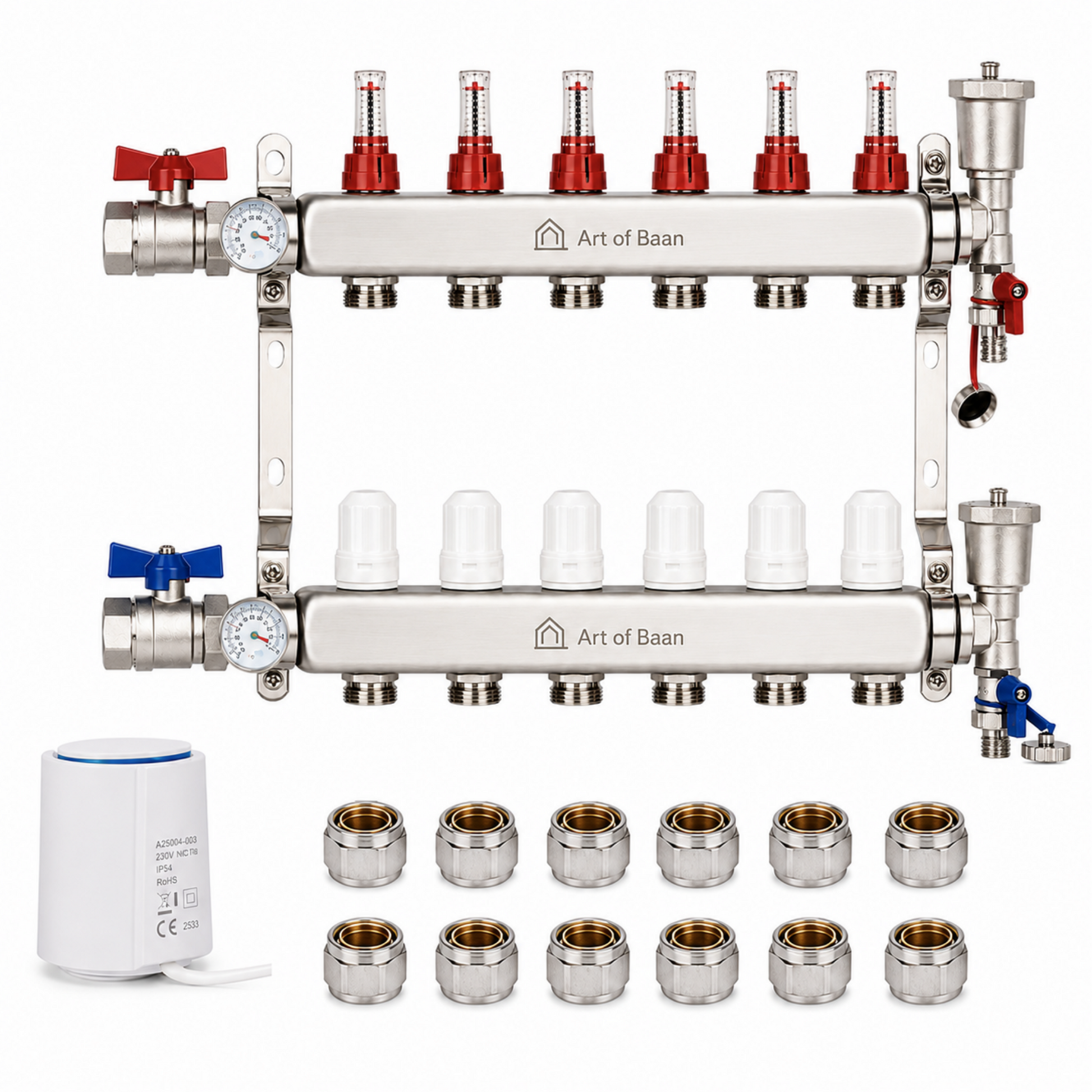

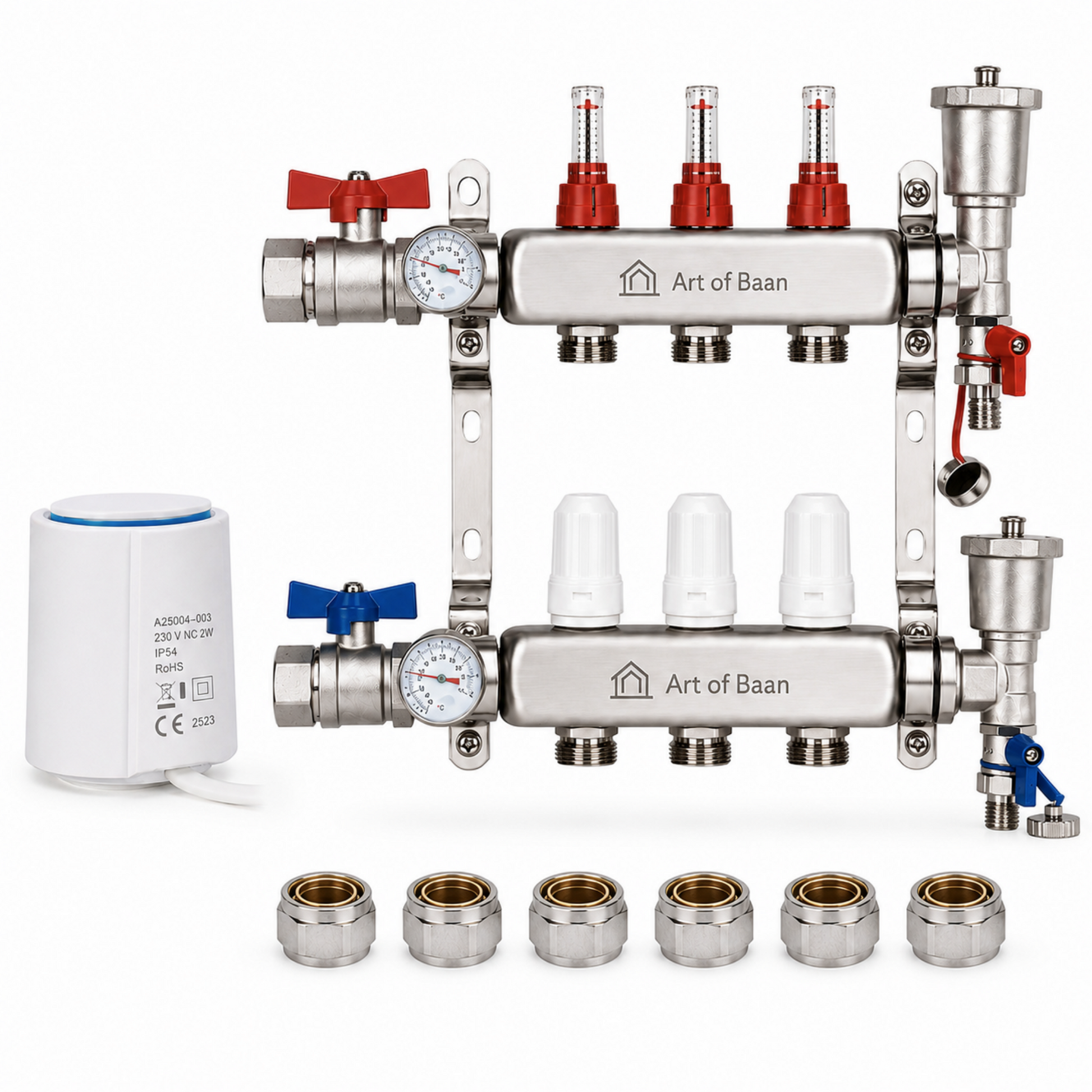

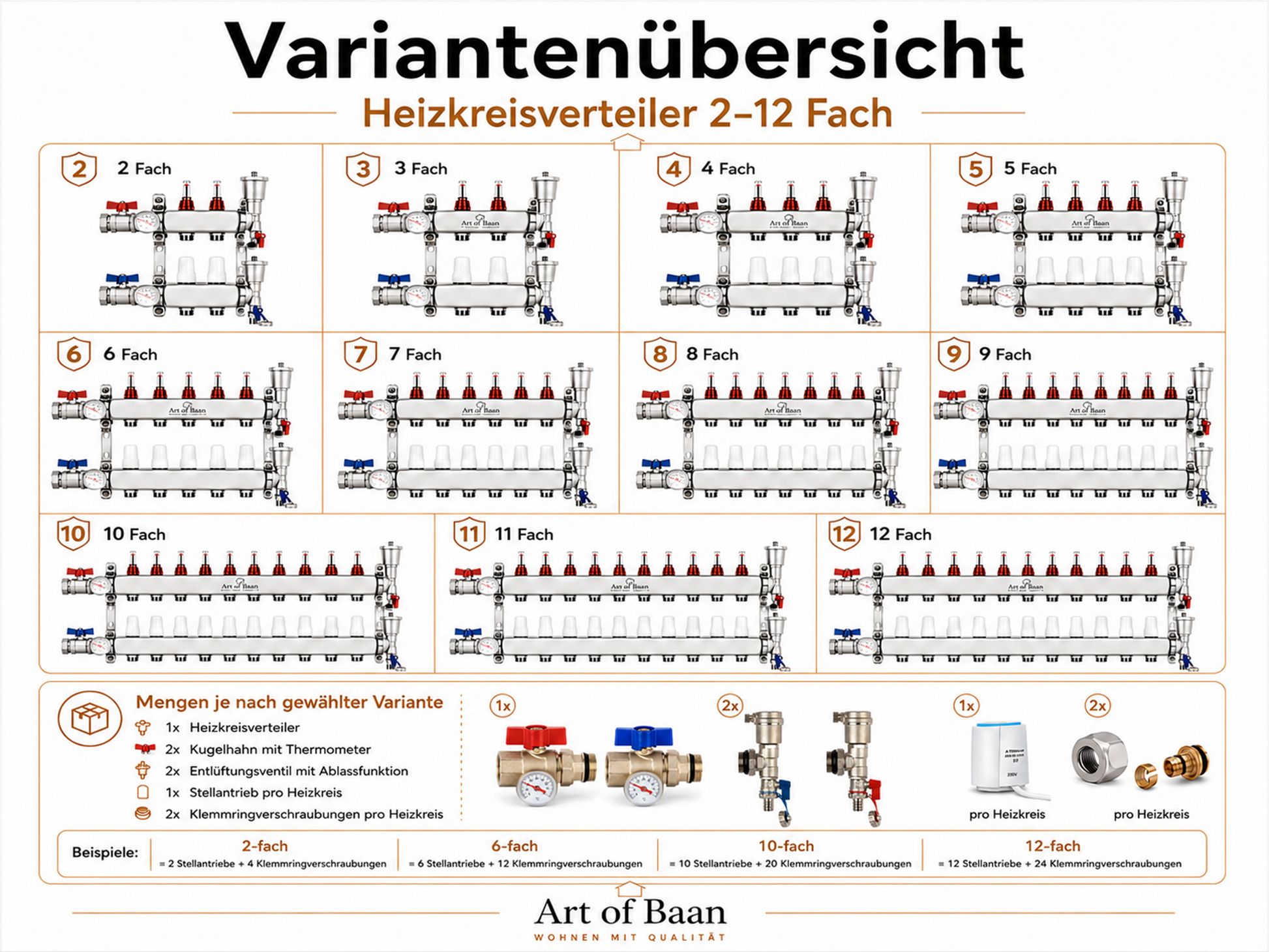

Liefermenge passend zur gewählten Variante
Für jeden Heizkreis wird ein Stellantrieb geliefert. Zusätzlich sind zwei Klemmringverschraubungen je Heizkreis enthalten: eine für den Anschluss des Heizrohres am Vorlauf und eine für den Anschluss am Rücklauf.
| Ausführung |
Stellantriebe |
Klemmringverschraubungen |
| 2-fach |
2 Stück |
4 Stück |
| 3-fach |
3 Stück |
6 Stück |
| 4-fach |
4 Stück |
8 Stück |
| 5-fach |
5 Stück |
10 Stück |
| 6-fach |
6 Stück |
12 Stück |
| 7-fach |
7 Stück |
14 Stück |
| 8-fach |
8 Stück |
16 Stück |
| 9-fach |
9 Stück |
18 Stück |

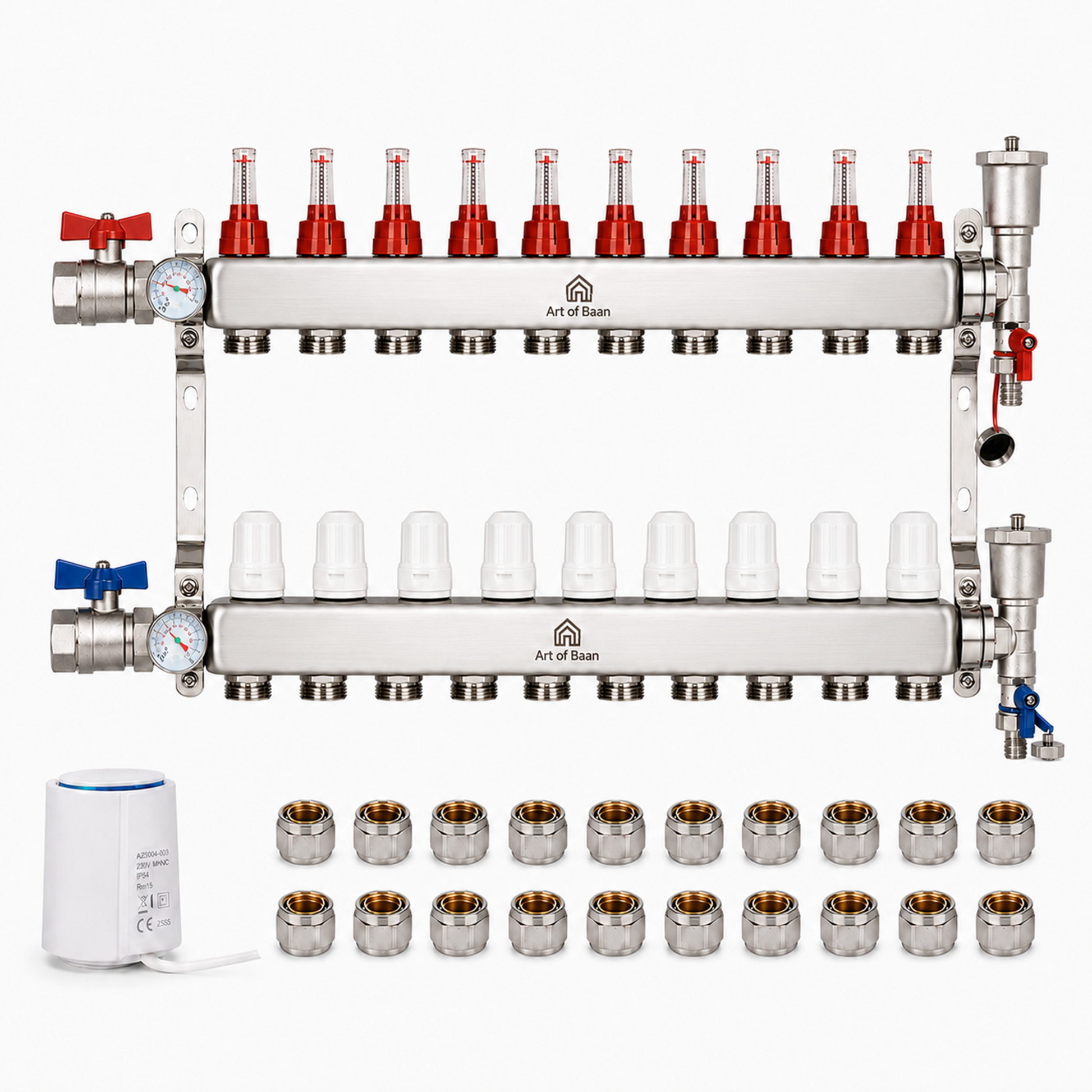

| 10-fach |
10 Stück |
20 Stück |
| 11-fach |
11 Stück |
22 Stück |

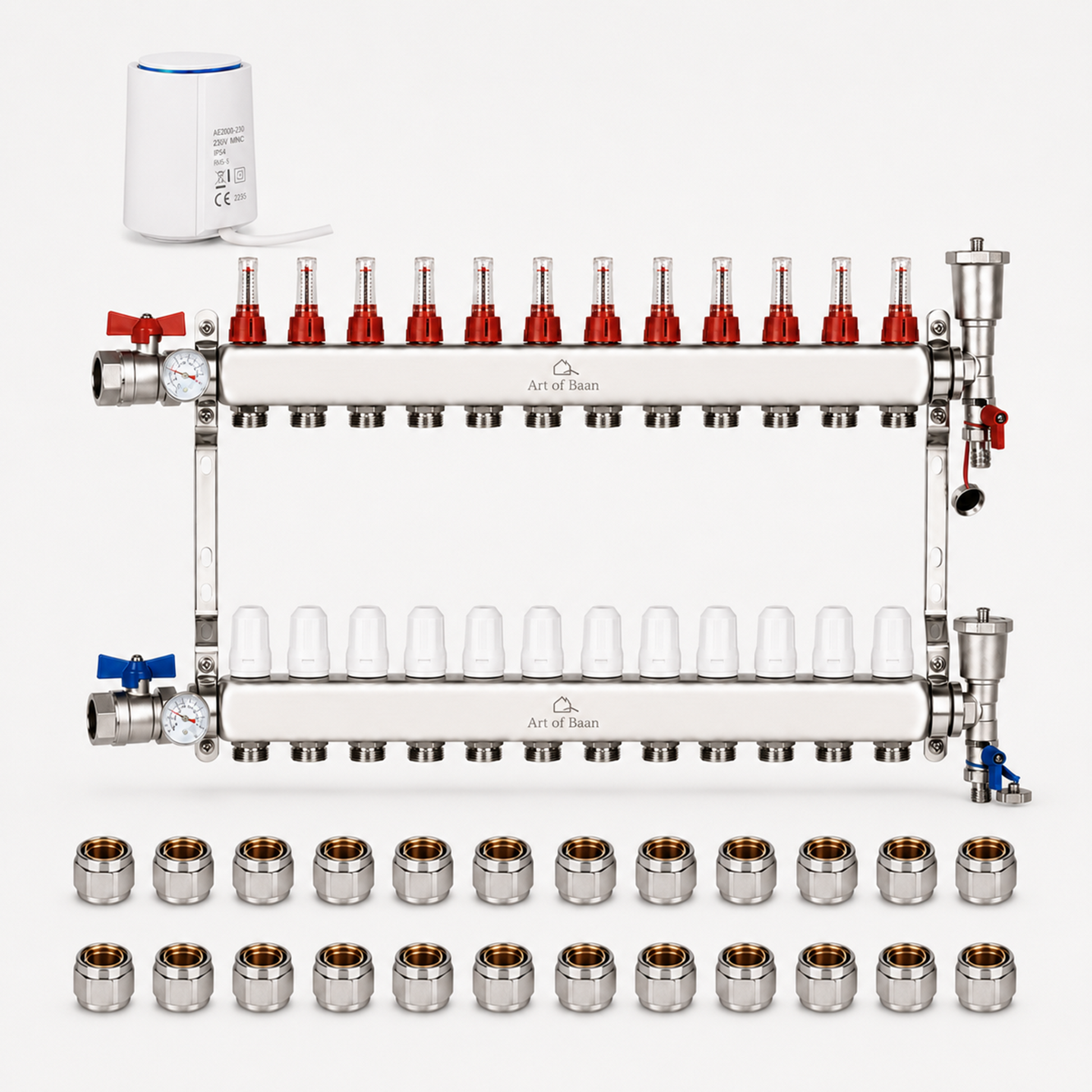

| 12-fach |
12 Stück |
24 Stück |

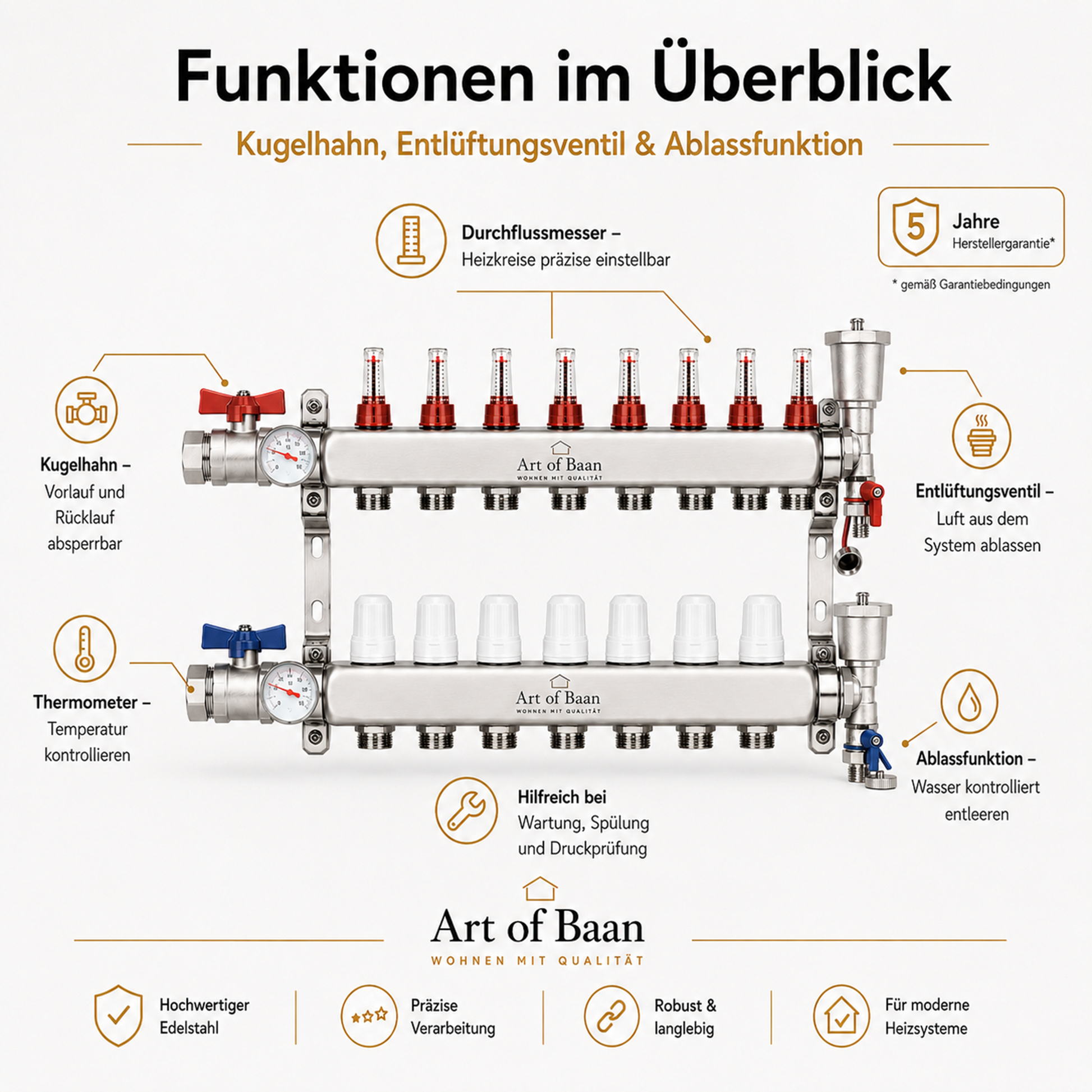

Ausstattung und Funktionsweise
Durchflussmesser im Vorlauf
Die integrierten Durchflussmesser ermöglichen die individuelle Einstellung der einzelnen Heizkreise. Der Volumenstrom jeder Heizschleife kann dadurch an die Anforderungen des jeweiligen Raumes angepasst werden.
Die fachgerechte Einstellung der Durchflussmengen unterstützt den hydraulischen Abgleich und eine bedarfsgerechte Wärmeverteilung innerhalb der Fußbodenheizung.
Stellantriebe für die automatische Einzelraumregelung
Für jeden Heizkreis wird ein thermischer Stellantrieb mitgeliefert. Die Stellantriebe werden auf den Ventilanschlüssen des Rücklaufverteilers montiert und öffnen oder schließen den jeweiligen Heizkreis entsprechend dem elektrischen Signal eines Raumthermostats.
Die mitgelieferten Stellantriebe arbeiten mit 230 V AC und sind in der Ausführung NC – stromlos geschlossen – ausgeführt. Ohne anliegende Spannung bleibt der jeweilige Heizkreis geschlossen.
Für die automatische Einzelraumregelung werden zusätzlich geeignete Raumthermostate und gegebenenfalls eine Regelklemmleiste benötigt. Diese sind nicht Bestandteil des Lieferumfangs.
Kugelhähne mit integriertem Thermometer
Die beiden enthaltenen Kugelhähne ermöglichen das getrennte Absperren von Vorlauf und Rücklauf. Der Heizkreisverteiler kann dadurch bei Wartungsarbeiten, Spülvorgängen, Druckprüfungen oder beim Austausch einzelner Komponenten vom übrigen Heizsystem getrennt werden.
Die in den Kugelhähnen integrierten Thermometer zeigen die jeweilige Wassertemperatur von Vorlauf und Rücklauf an. Dadurch können die Temperaturen bei Inbetriebnahme, Einstellung und Wartung direkt am Verteiler kontrolliert werden.
Entlüftungsventile mit integrierter Ablassfunktion
Die beiden Entlüftungsventile unterstützen das Entfernen von Luft aus Vorlauf und Rücklauf. Luft im Heizsystem kann die Zirkulation beeinträchtigen, Fließgeräusche verursachen und die Wärmeübertragung verschlechtern.
Über die integrierte Ablassfunktion kann Heizungswasser bei Befüll-, Spül-, Wartungs- oder Entleerungsarbeiten kontrolliert aus dem Verteilerbereich abgelassen werden.

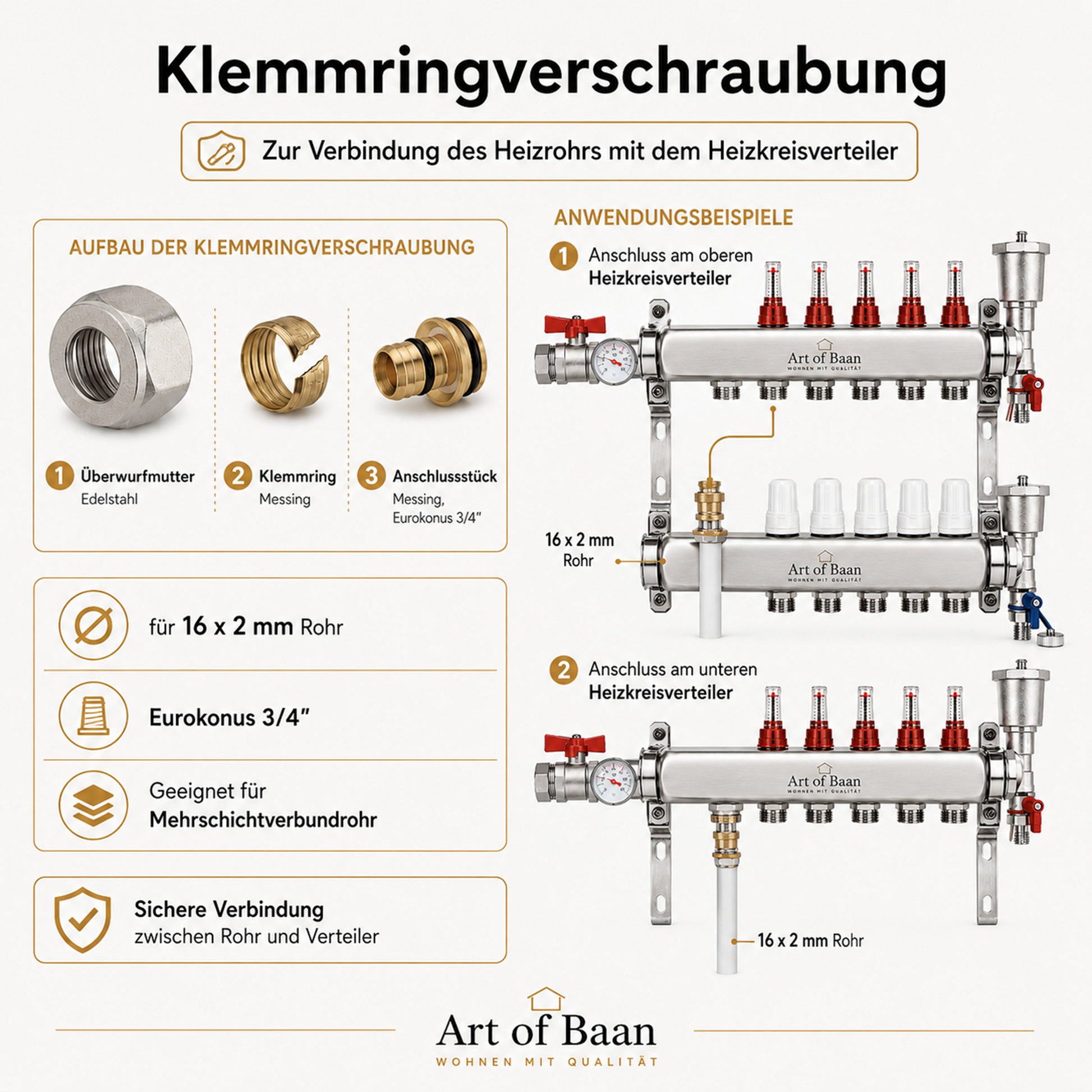

Klemmringverschraubungen für Vorlauf und Rücklauf
Für jeden Heizkreis sind zwei Klemmringverschraubungen enthalten. Eine Verschraubung verbindet das Heizrohr mit dem Vorlauf, die zweite Verschraubung stellt den Anschluss am Rücklauf her.
Die mitgelieferten Verschraubungen besitzen einen 3/4-Zoll-Eurokonus und sind für Heizrohre mit dem Maß 16 × 2 mm vorgesehen. Vor der Montage ist zu prüfen, ob das verwendete Rohr tatsächlich die passende Abmessung und Konstruktion besitzt.

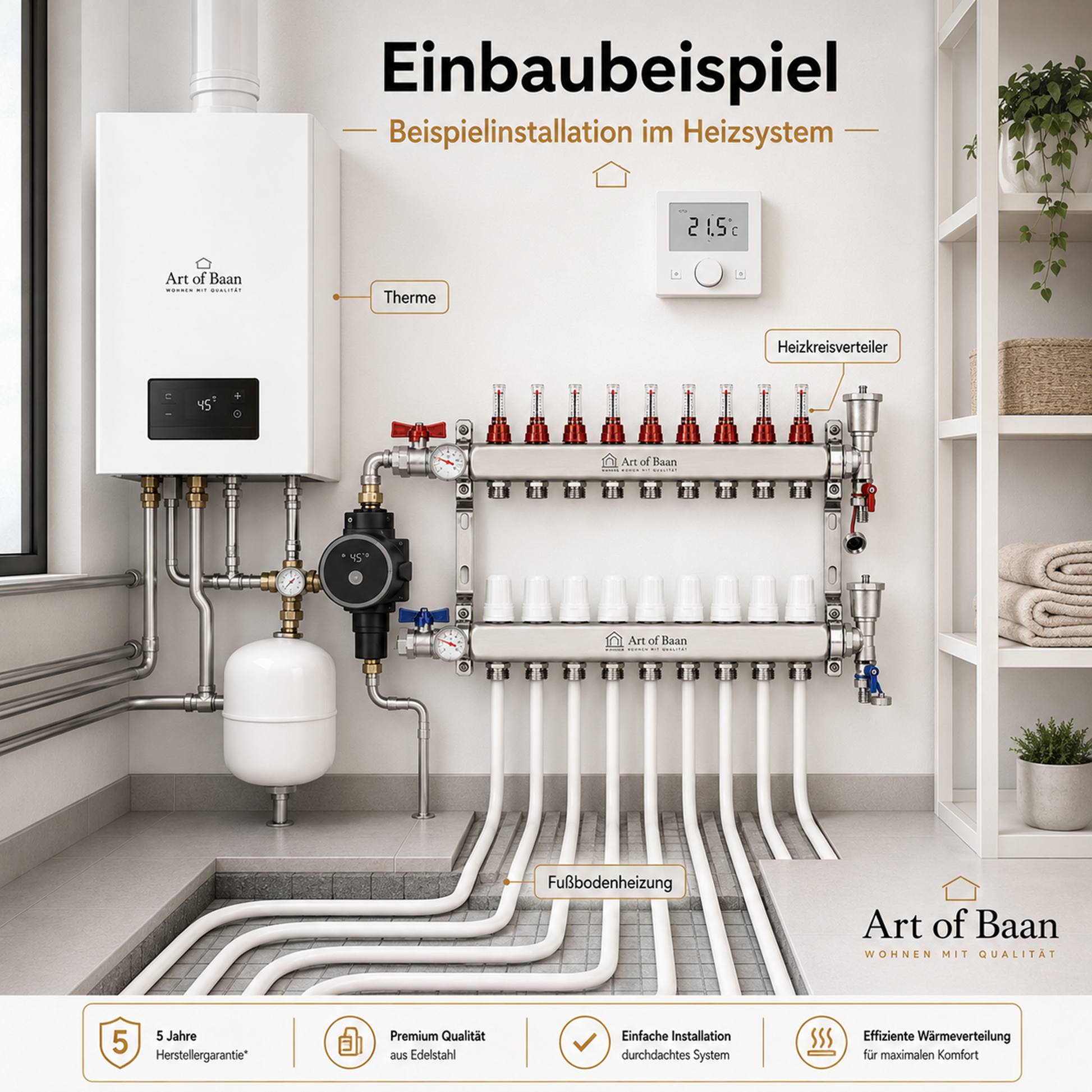

Für Neubau, Sanierung und Austausch geeignet
Der Heizkreisverteiler eignet sich für Neubauten, Sanierungsprojekte und den Austausch bestehender Verteileranlagen. Durch die Auswahl von 2-fach bis 12-fach kann die Ausführung passend zur Anzahl der geplanten Heizkreise gewählt werden.
Berücksichtigen Sie bei der Planung neben der Verteilerbreite ausreichend Platz für Kugelhähne, Thermometer, Entlüftungsventile, Stellantriebe, Klemmringverschraubungen, Zuleitungen und angeschlossene Heizrohre.

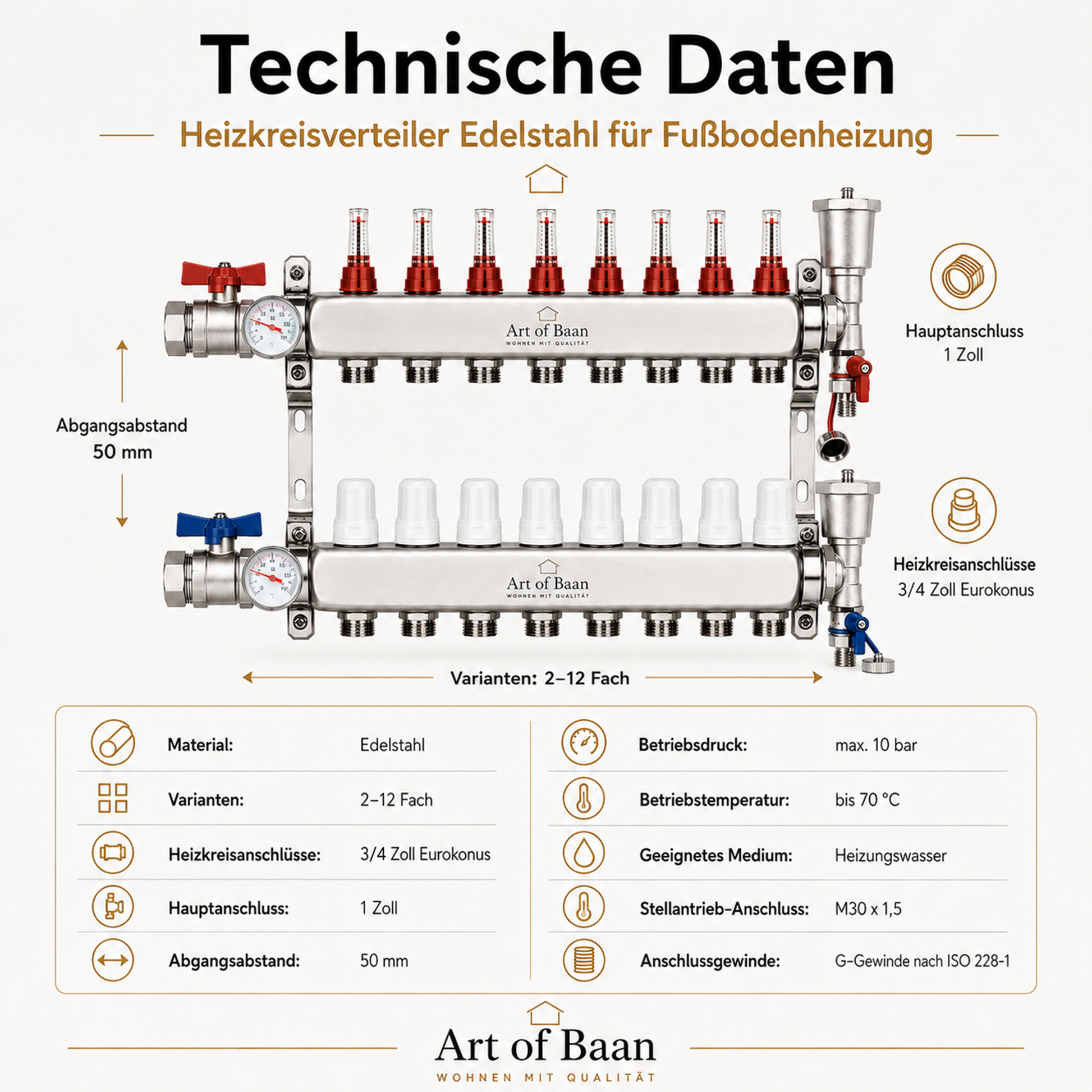

Technische Daten des Heizkreisverteilers
| Technische Eigenschaft |
Angabe |
| Produktart |
Heizkreisverteiler-Komplettset für Fußbodenheizung |
| Material Verteilerbalken |
Edelstahl |
| Ausführung |
Vorlauf- und Rücklaufverteiler |
| Varianten |
2-fach bis 12-fach |
| Hauptanschluss |
1 Zoll |
| Anschlussgewinde |
G-Gewinde nach ISO 228-1 |
| Heizkreisanschlüsse |
3/4 Zoll Eurokonus |
| Rohrmaß der Klemmringverschraubungen |
16 × 2 mm |
| Stellantrieb-Anschluss |
M30 × 1,5 |
| Abgangsabstand der Heizkreise |
50 mm |
| Maximaler Betriebsdruck |
10 bar |
| Maximale Betriebstemperatur |
70 °C |
| Geeignetes Medium |
Heizungswasser |
| Regulierung im Vorlauf |
Durchflussmesser |
| Regulierung im Rücklauf |
Ventilanschlüsse für Stellantriebe |
| Kugelhähne |
2 Stück mit integriertem Thermometer |
| Entlüftungsventile |
2 Stück mit integrierter Ablassfunktion |
| Garantie |
5 Jahre Herstellergarantie gemäß den geltenden Garantiebedingungen |
| Qualitätsmanagement des Herstellers |
nach ISO 9001 zertifiziert |

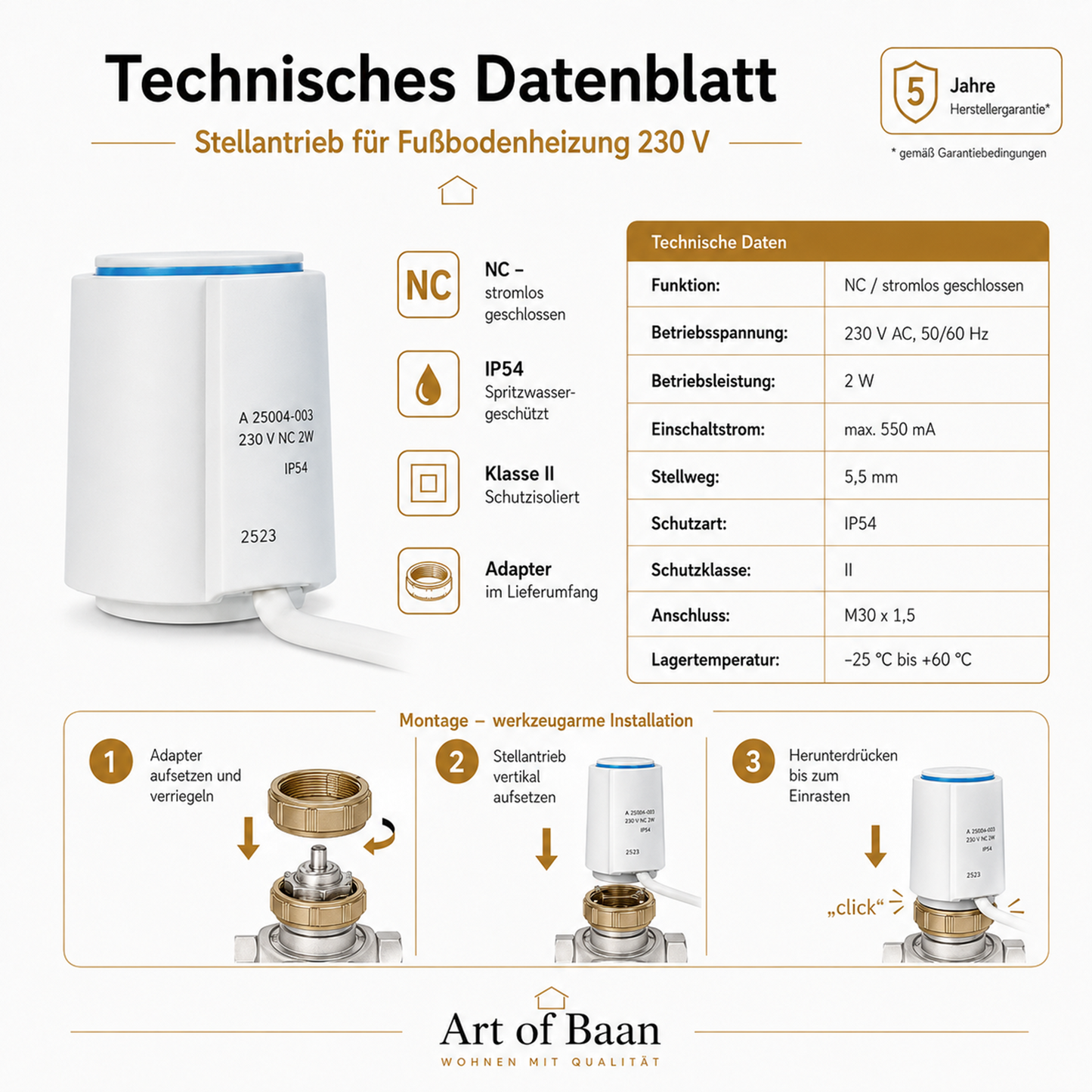

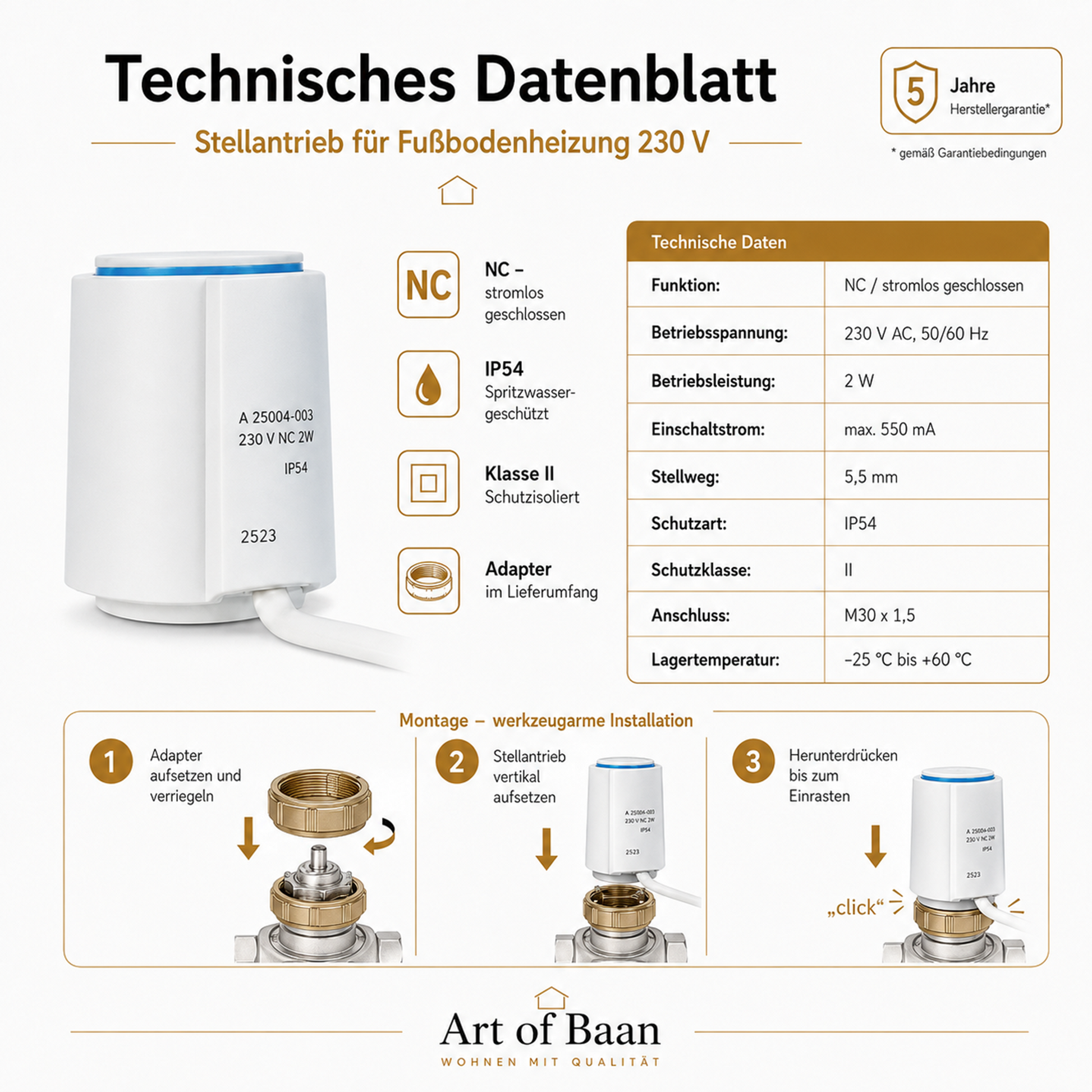

Technische Daten der Stellantriebe
| Technische Eigenschaft |
Angabe |
| Betriebsspannung |
230 V AC |
| Funktionsweise |
NC – stromlos geschlossen |
| Leistungsaufnahme |
2 W |
| Schutzart |
IP54 |
| Gewindeanschluss |
M30 × 1,5 |
| Verwendung |
Automatische Regelung der einzelnen Heizkreise |

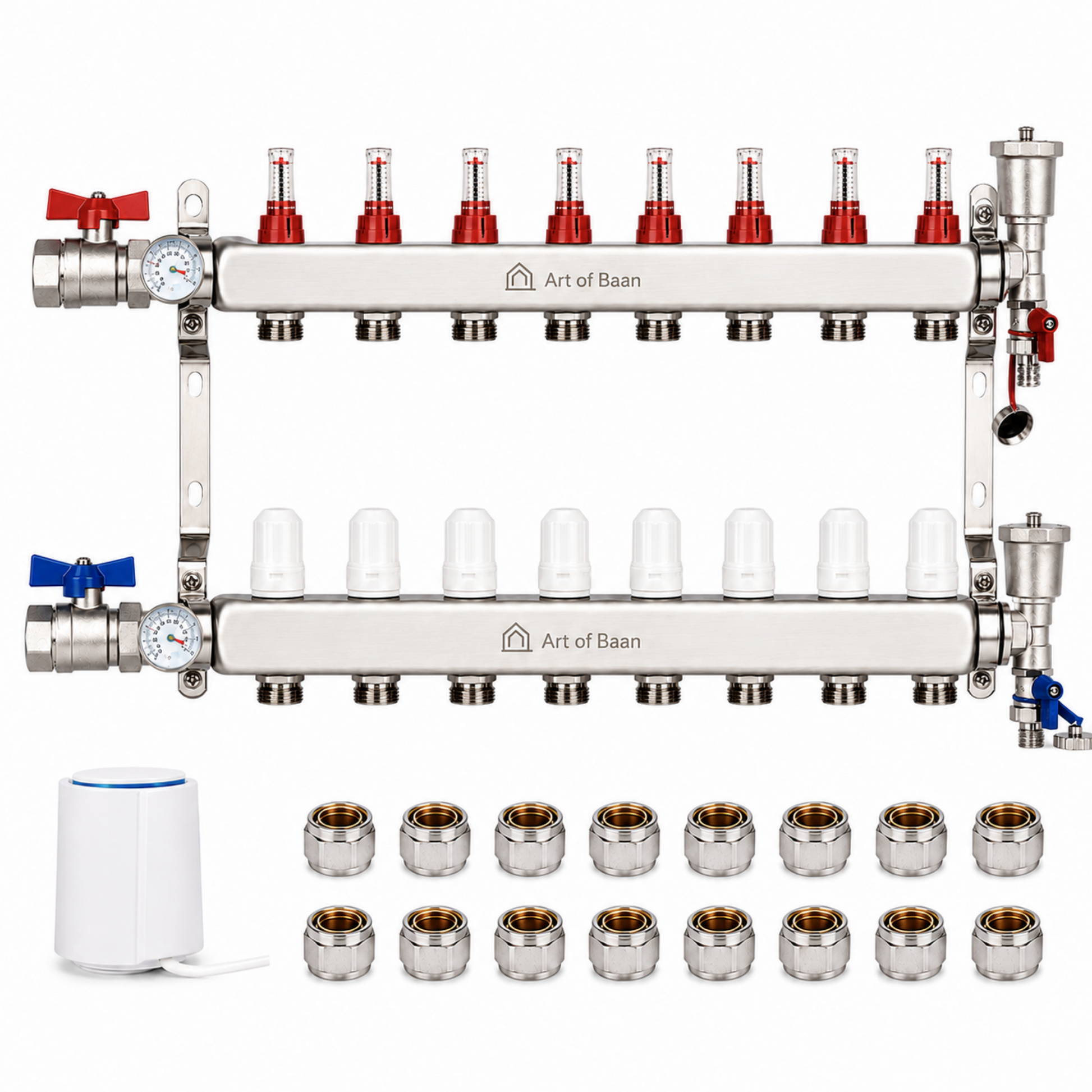

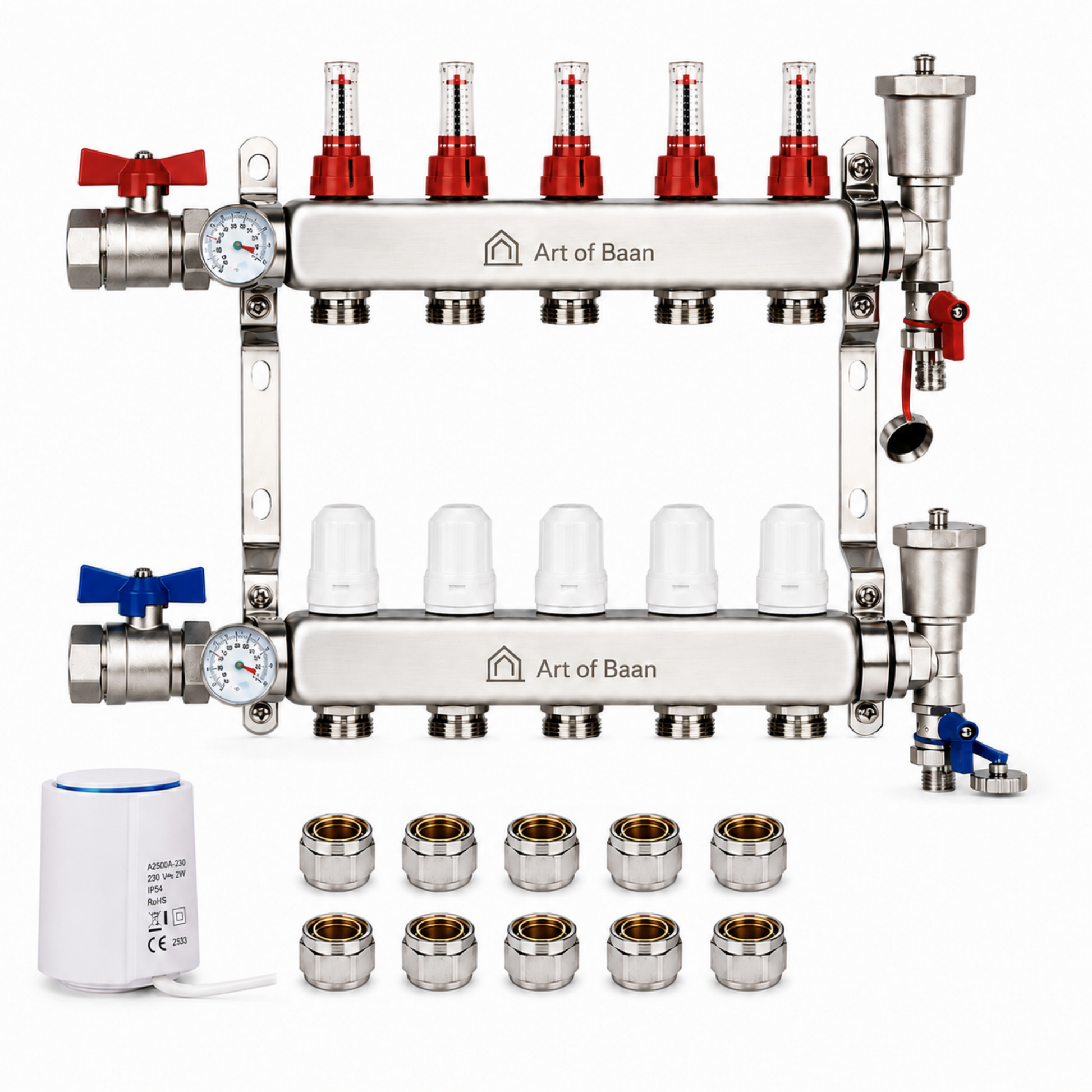

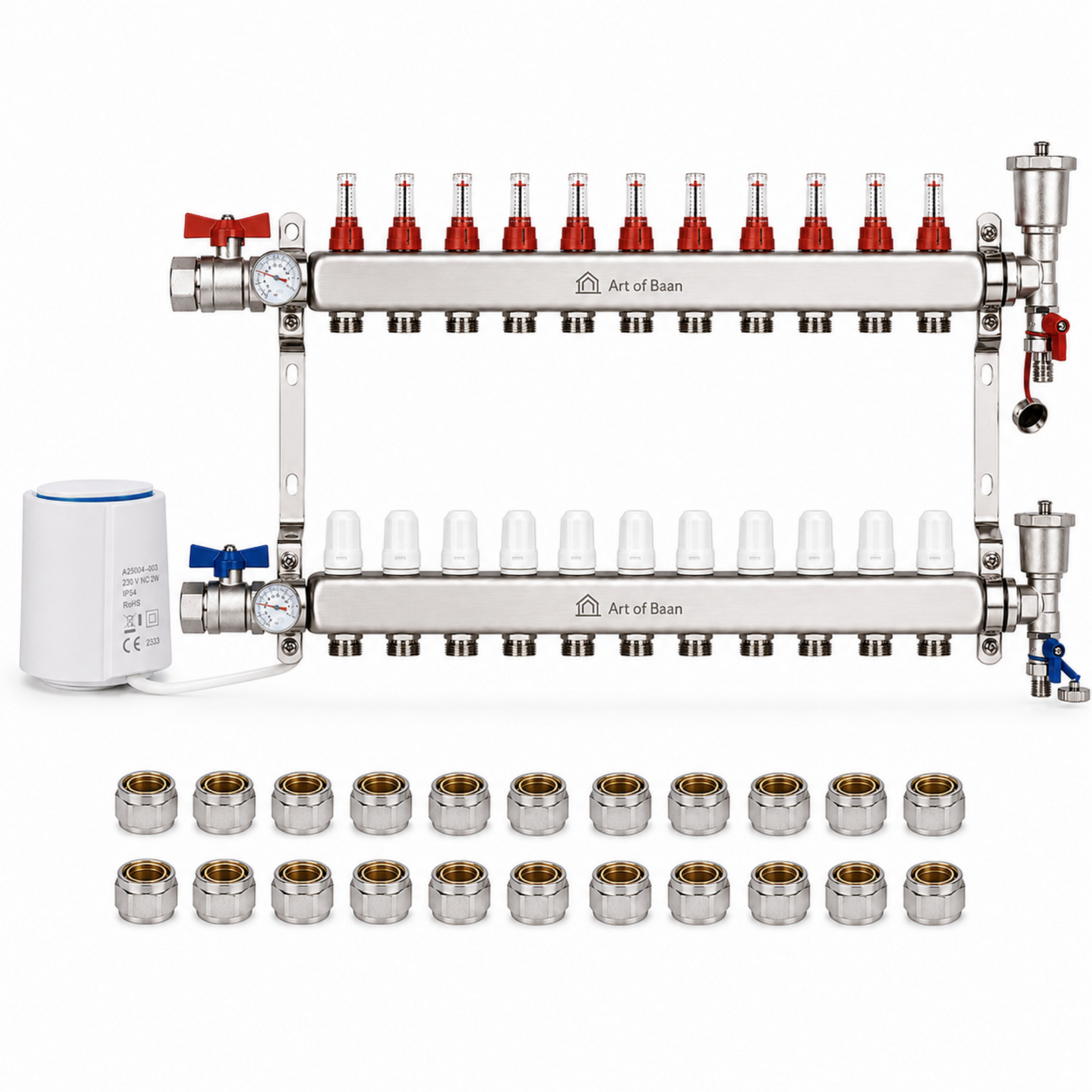

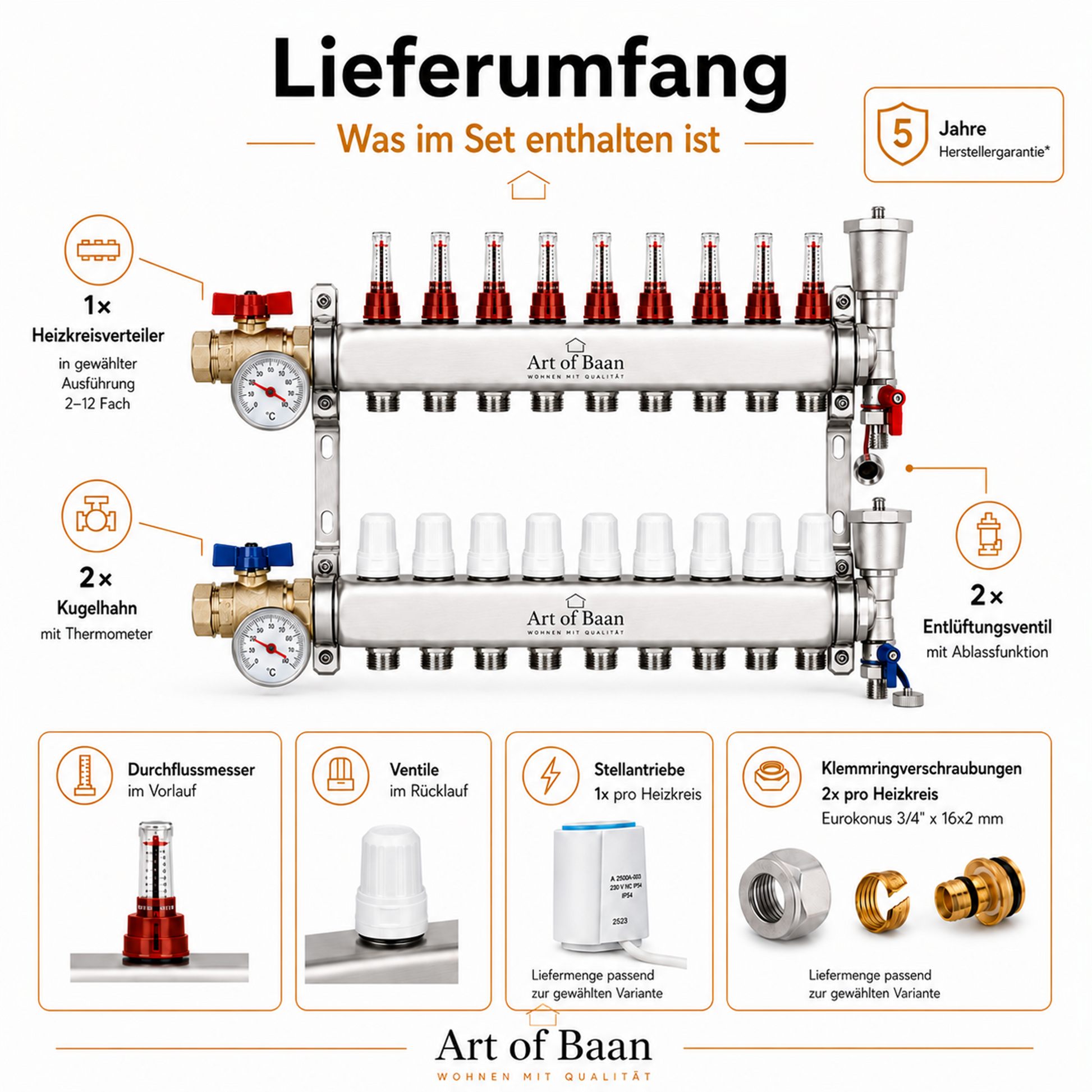

Lieferumfang
- 1 Heizkreisverteiler in der gewählten Ausführung von 2-fach bis 12-fach
- 2 Kugelhähne mit integriertem Thermometer
- 2 Entlüftungsventile mit integrierter Ablassfunktion
- 1 Stellantrieb pro Heizkreis
- 2 Klemmringverschraubungen pro Heizkreis
- Durchflussmesser im Vorlauf entsprechend der gewählten Heizkreiszahl
- Ventilanschlüsse im Rücklauf entsprechend der gewählten Heizkreiszahl
- Montagehalterungen
Nicht im Lieferumfang enthalten: Heizrohre, Raumthermostate, Regelklemmleiste, Verteilerschrank, Zuleitungen sowie weiteres Anschluss- und Montagematerial.
Hinweise zu Auswahl und Kompatibilität
Prüfen Sie vor der Bestellung die benötigte Anzahl der Heizkreise, das verwendete Rohrmaß, die Anschlussgrößen und die Abmessungen des vorgesehenen Einbauortes.
Die enthaltenen Klemmringverschraubungen sind für 16 × 2 mm Heizrohr vorgesehen. Bei abweichenden Rohrmaßen müssen entsprechend geeignete Klemmringverschraubungen verwendet werden.
Für die automatische Einzelraumregelung werden passende 230-V-Raumthermostate und gegebenenfalls eine geeignete Regelklemmleiste benötigt.
Hinweise zur Montage
Die Montage, elektrische Verdrahtung, Befüllung, Entlüftung, Druckprüfung, Einstellung und Inbetriebnahme sollten durch entsprechend qualifizierte Fachkräfte und nach den geltenden technischen Vorschriften durchgeführt werden.
Vor der Inbetriebnahme sind sämtliche Verschraubungen und Anschlüsse auf korrekten Sitz und Dichtheit zu prüfen. Die Klemmringverschraubungen sind entsprechend den Vorgaben des verwendeten Rohrsystems zu montieren.
Herstellergarantie und Qualitätsmanagement
Für dieses Produkt gilt eine Herstellergarantie von 5 Jahren gemäß den jeweils geltenden Garantiebedingungen. Die gesetzlichen Gewährleistungsrechte bleiben von der Herstellergarantie unberührt.
Der Hersteller verfügt über ein nach ISO 9001 zertifiziertes Qualitätsmanagementsystem. Die ISO-9001-Zertifizierung bezieht sich auf das Qualitätsmanagement des Herstellers und stellt keine eigenständige Produktzertifizierung des Heizkreisverteilers dar.
