Art of Baan Verteilerkasten für Fußbodenheizung – höhenverstellbar, Unterputz oder Aufputz

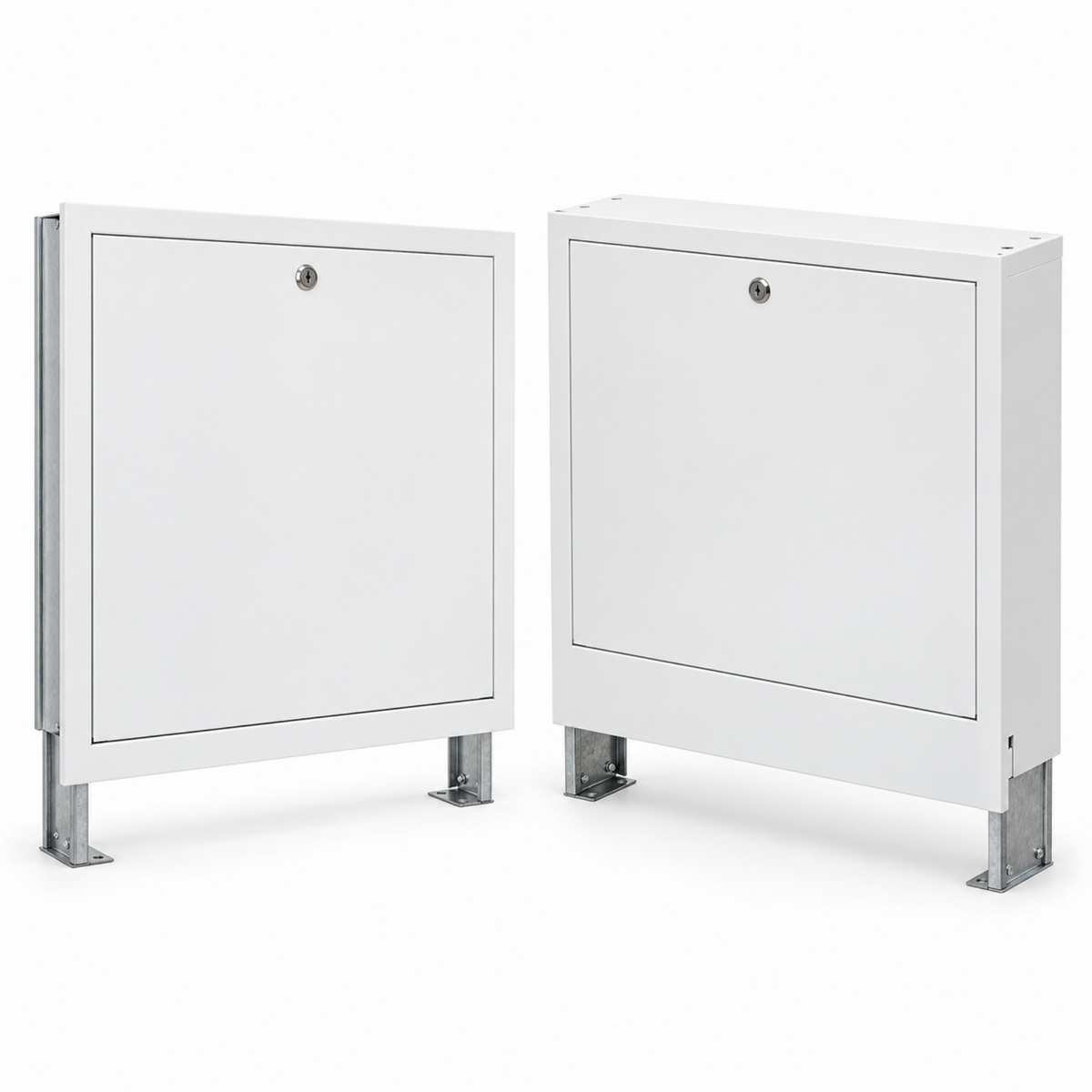

Der Art of Baan Verteilerkasten schützt Ihren Heizkreisverteiler zuverlässig und passt sich flexibel der jeweiligen Einbausituation im Rohbau oder bei der Sanierung an. Die Unterputzausführung verfügt über eine verstellbare Tiefe von 110 bis 160 mm. Bei beiden Montagearten lässt sich die Standhöhe über die ausziehbaren Füße um bis zu 200 mm variieren. Die abschließbare Fronttür sorgt für eine dezent aufgeräumte Optik in Wohn- und Technikbereichen.
Vorteile auf einen Blick
Flexibel anpassbar Tiefenverstellbar von 110 bis 160 mm (Unterputz) für die exakte Ausrichtung am Wandaufbau.
Höhenverstellbare Füße Fußhöhe bis zu 200 mm einstellbar; maximale Gesamthöhe des Kastens bis zu 800 mm.
Zwei Einbauarten Unterputz (Tiefe 110–160 mm) oder Aufputz (Tiefe 120 mm) für Neubau und Altbau.
Sicher & Praktisch Fronttür am oberen Rand entriegelbar, schwenkt nach vorn auf, inkl. Zylinderschloss und Schlüssel.

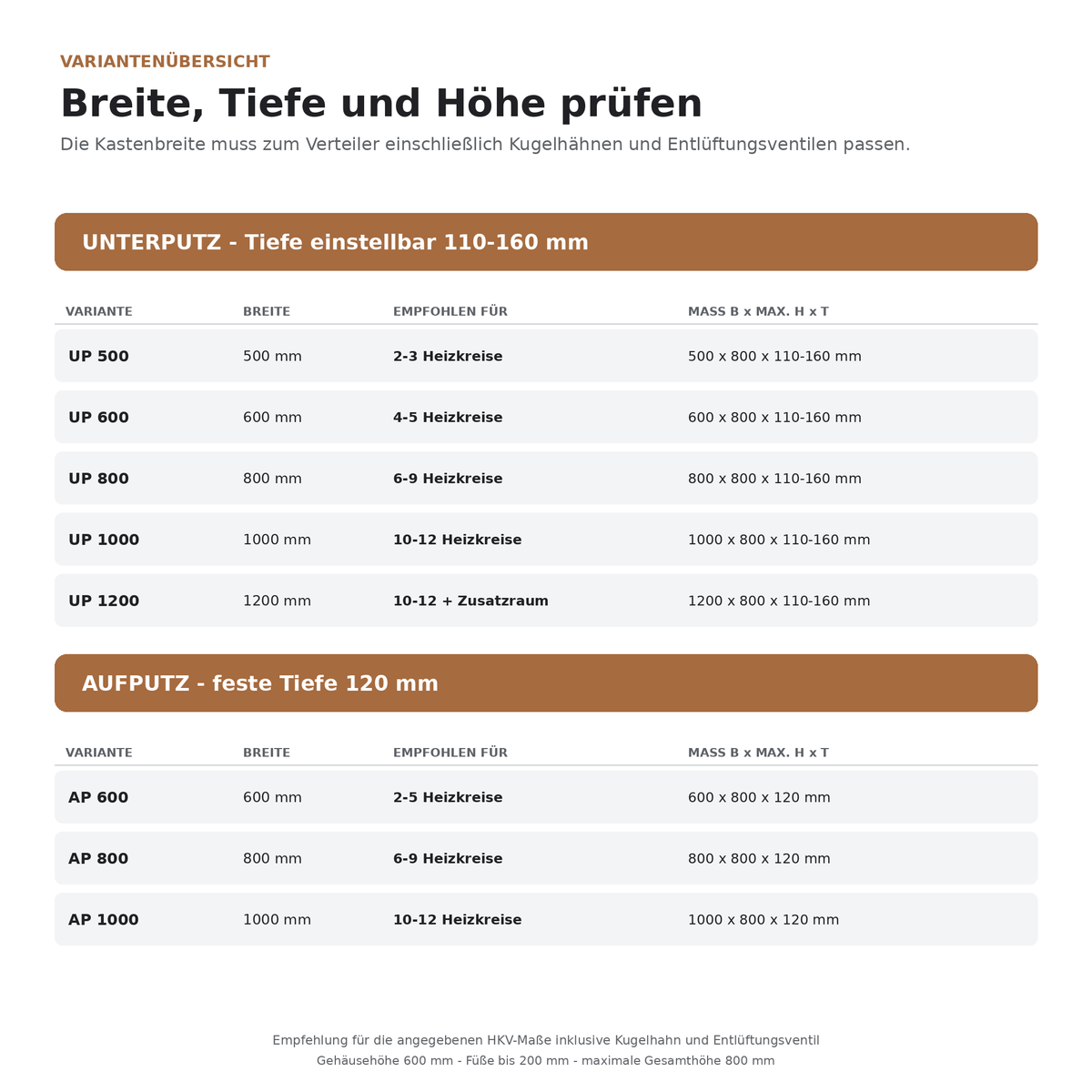

Verfügbare Gehäusevarianten
| Einbauart |
Breite |
Maße (B × max. H × T) |
Empfehlung für HKV |

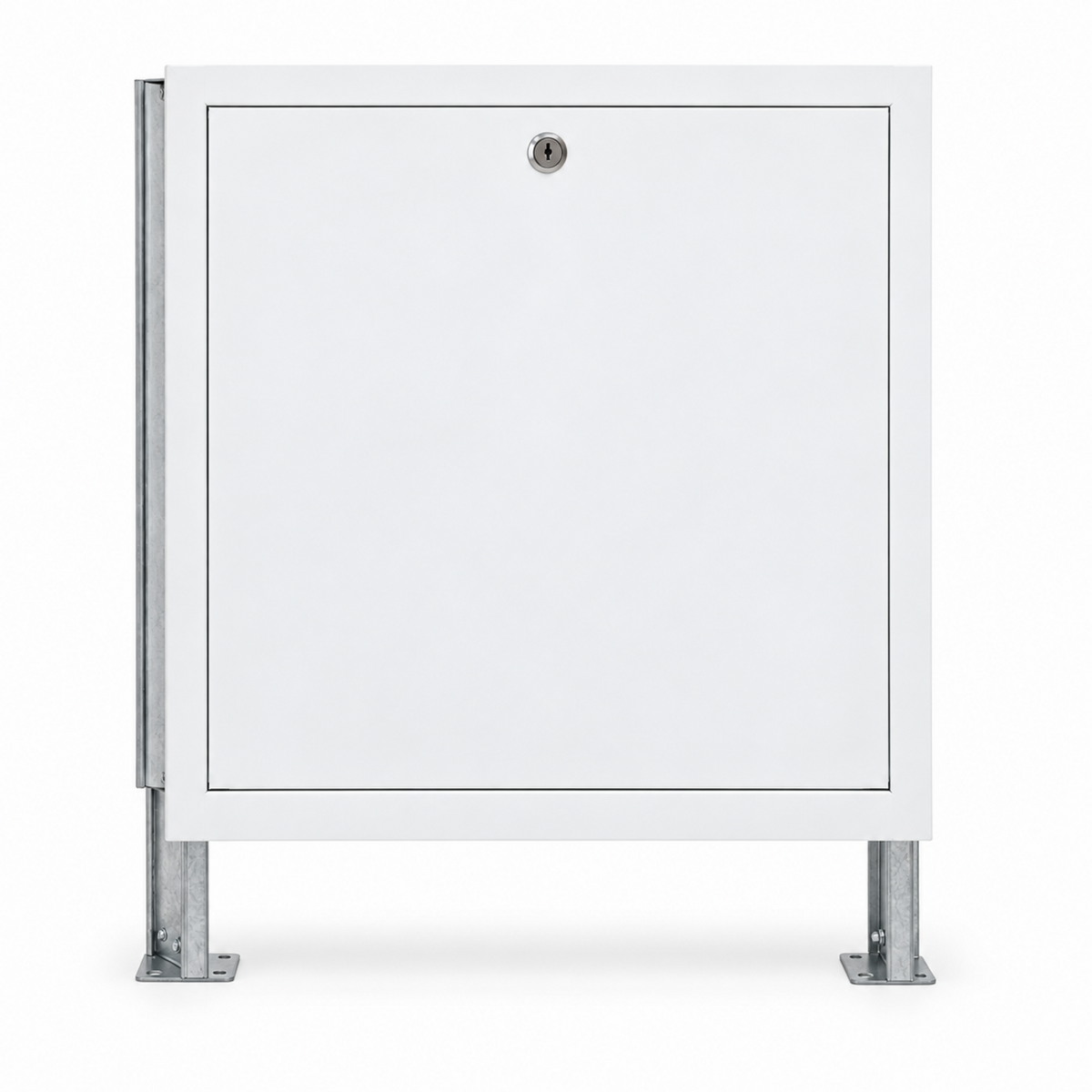

| Unterputz |
500 mm |
500 × 800 × 110–160 mm |
2–3 Heizkreise |
| Unterputz |
600 mm |
600 × 800 × 110–160 mm |
4–5 Heizkreise |
| Unterputz |
800 mm |
800 × 800 × 110–160 mm |
6–9 Heizkreise |
| Unterputz |
1000 mm |
1000 × 800 × 110–160 mm |
10–12 Heizkreise |
| Unterputz |
1200 mm |
1200 × 800 × 110–160 mm |
10–12 Heizkreise (mit Extra-Arbeitsraum) |

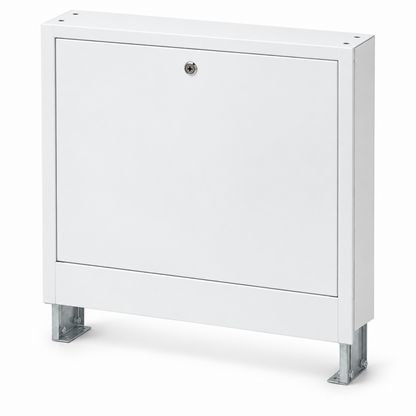

| Aufputz |
600 mm |
600 × 800 × 120 mm |
2–5 Heizkreise |
| Aufputz |
800 mm |
800 × 800 × 120 mm |
6–9 Heizkreise |
| Aufputz |
1000 mm |
1000 × 800 × 120 mm |
10–12 Heizkreise |
Größenauswahl & Platzbedarf
Die nachfolgende Tabelle unterstützt Sie bei der Auswahl der richtigen Schrankbreite basierend auf Ihrem Heizkreisverteiler inkl. Ballventilen (Kugelhähnen) und Entlüftungsarmaturen. In den Empfehlungen ist bereits ein Freiraum von mindestens 180 mm für Anschlüsse, Rohrbögen und Verkabelung eingerechnet.
| Heizkreise |
HKV + Kugelhahn & Entlüftung |
Unterputz empfohlen |
Aufputz empfohlen |
| 2-fach |
270 mm |
500 mm |
600 mm |
| 3-fach |
320 mm |
500 mm |
600 mm |
| 4-fach |
370 mm |
600 mm |
600 mm |
| 5-fach |
420 mm |
600 mm |
600 mm |
| 6-fach |
470 mm |
800 mm |
800 mm |
| 7-fach |
520 mm |
800 mm |
800 mm |
| 8-fach |
570 mm |
800 mm |
800 mm |
| 9-fach |
620 mm |
800 mm |
800 mm |
| 10-fach |
1000 mm |
1000 mm |
| 11-fach |
720 mm |
1000 mm |
1000 mm |
| 12-fach |
770 mm |
1000 mm |
1000 mm |
Wichtiger Planungshinweis: Soll zusätzlich ein Wärmemengenzähler (WMZ), eine Festwertregelstation / Pumpengruppe oder eine umfangreichere Elektro-Regelklemmleiste verbaut werden, wählen Sie bitte die nächstgrößere Schrankbreite (z. B. 1200 mm bei Unterputz).
Technische Daten
-

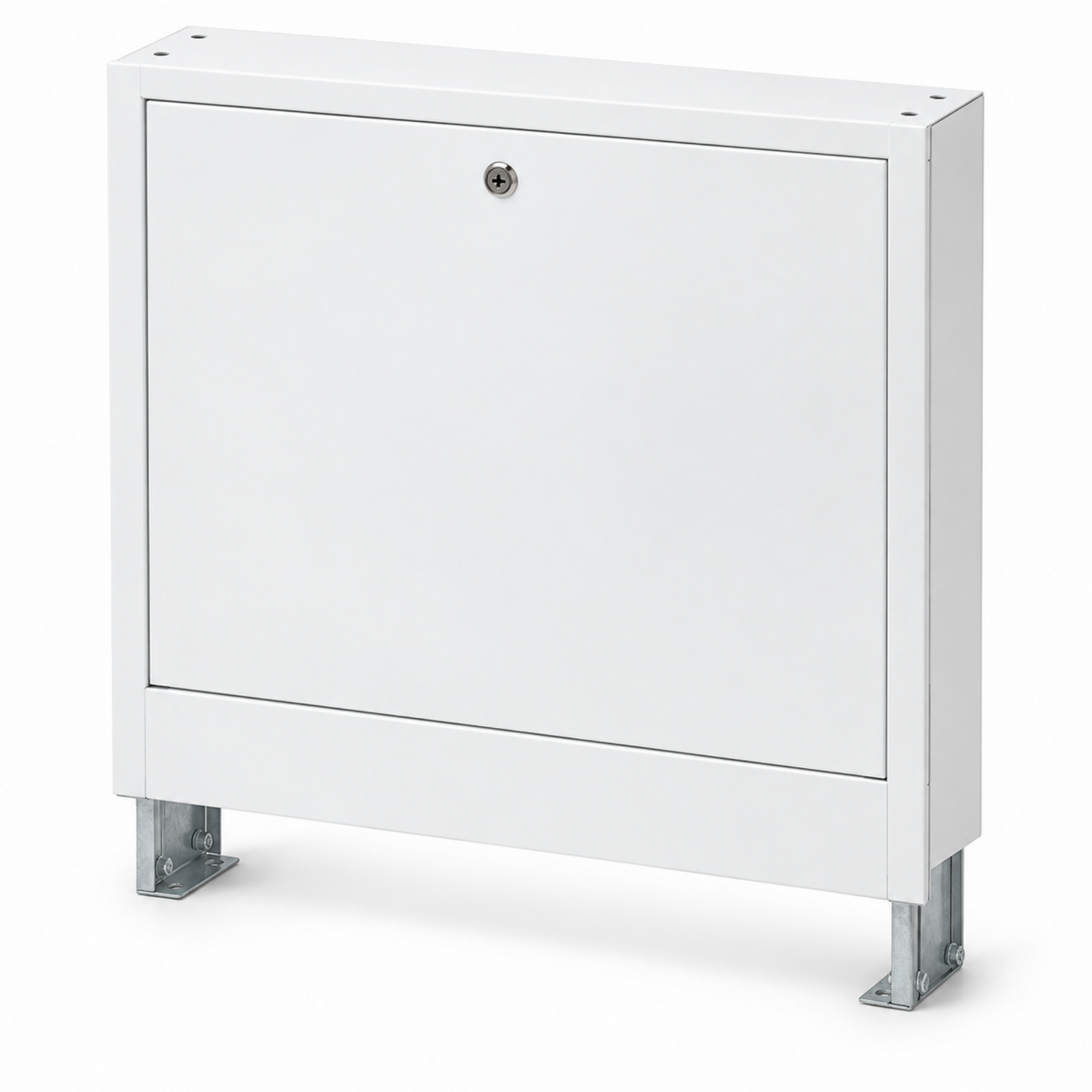

Produkttyp: Verteilerkasten für Heizkreisverteiler
-
Einbauart: Unterputz (UP) oder Aufputz (AP)
-
Material: Stahlblech, weiß beschichtet (dezent für Wohn- und Technikräume)
-
Gehäuseinnenhöhe: 600 mm
-
Max. Gesamthöhe: 800 mm (durch stufenlos verstellbare Füße bis 200 mm)
-
Gehäusetiefe Unterputz: verstellbar von 110 bis 160 mm
-

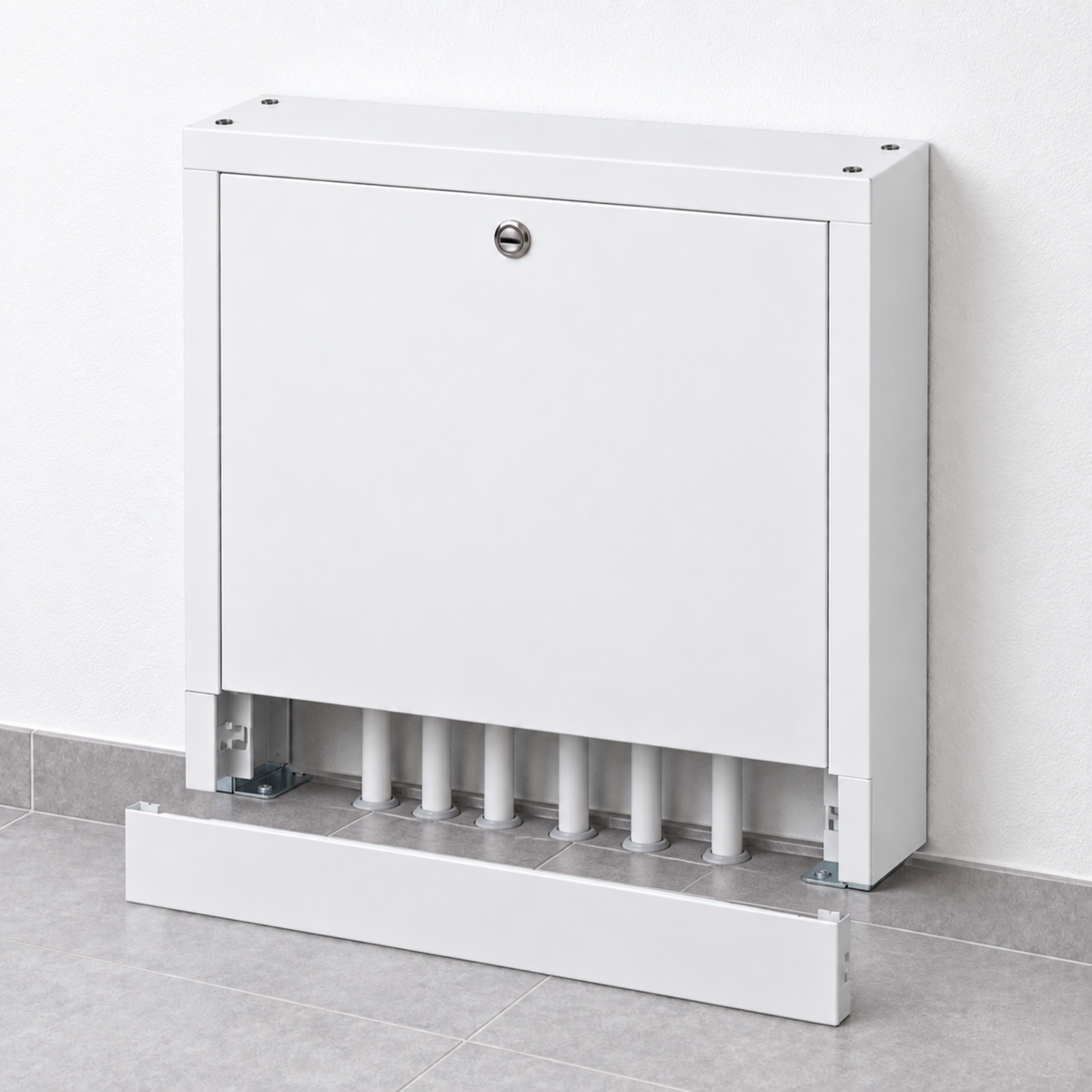

Gehäusetiefe Aufputz: 120 mm (fest)
-
Ausstattung: 2 Montageschienen, abschließbare Fronttür (öffnet nach vorn)
Lieferumfang
- 1× Verteilerkasten in der gewählten Ausführung und Größe

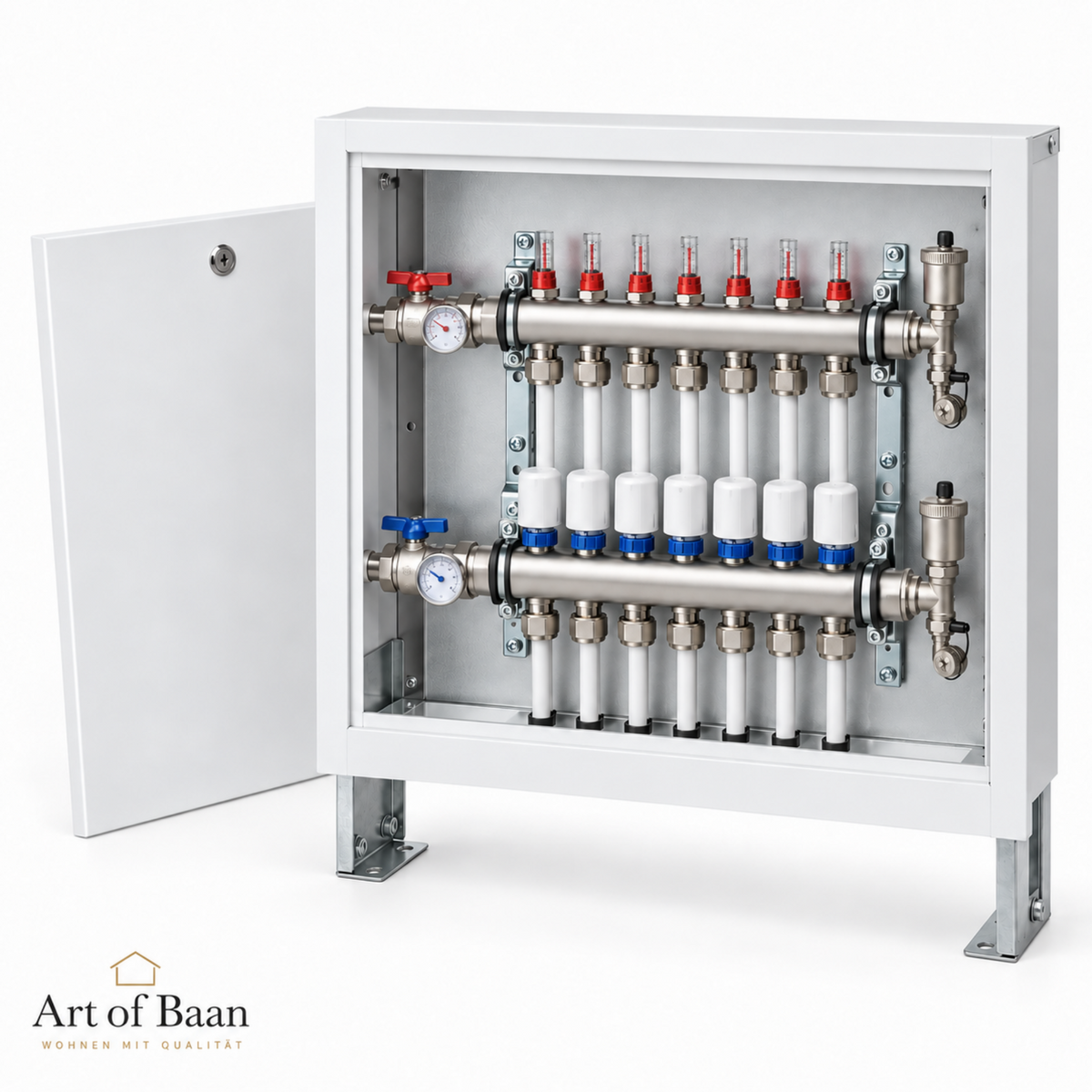

- 2× Verstellbare Montageschienen zur Aufnahme des Heizkreisverteilers
- 2× Höhenverstellbare Montagefüße
- 1× Fronttür mit eingebautem Zylinderschloss und 1x Schlüssel

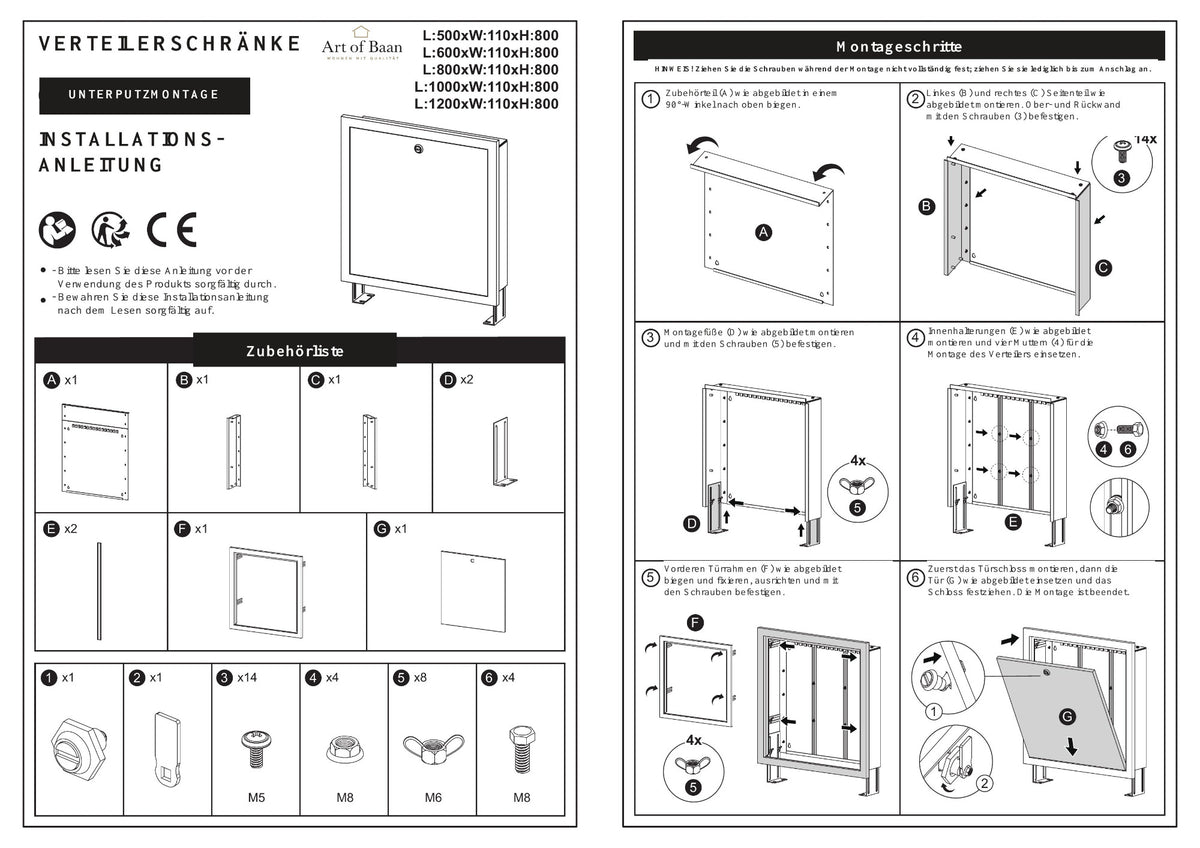

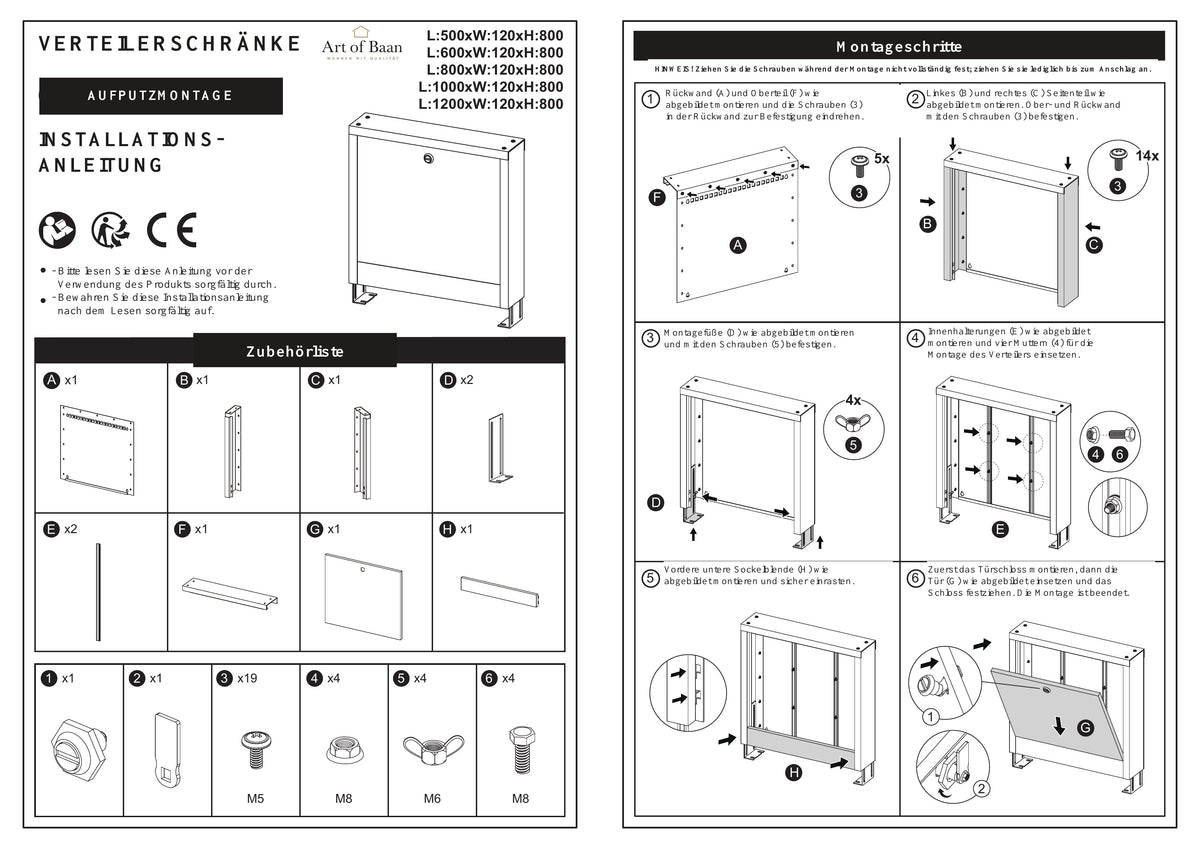

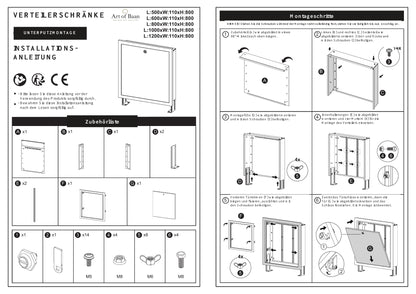

- Montagematerial & Installationsanleitung
Hinweis: Heizkreisverteiler, Kugelhähne, Stellantriebe und Rohrleitungen sind nicht im Lieferumfang enthalten.
Häufig gestellte Fragen (FAQ)
Passt eine Regelklemmleiste für die Einzelraumregelung in den Kasten?
Ja. Die Gehäuseinnenhöhe von 600 mm bietet oberhalb des Heizkreisverteilers ausreichend Freiraum, um eine Standard-Regelklemmleiste (z. B. 230 V oder 24 V für Stellantriebe) sauber an den Montageschienen oder der Rückwand zu installieren.
Reicht die Tiefe von 110 mm für Verteiler mit montierten Stellantrieben?
Ja. Handelsübliche Heizkreisverteiler mit aufgesetzten elektrothermischen Stellmotoren benötigen in der Regel eine Einbautiefe von ca. 85 bis 105 mm. Die Unterputzausführung lässt sich zudem flexibel auf bis zu 160 mm Tiefe herausziehen, falls zusätzliche Messgeräte verbaut werden.
Welches Rohbaumaß / welcher Wandausschnitt wird für Unterputz benötigt?

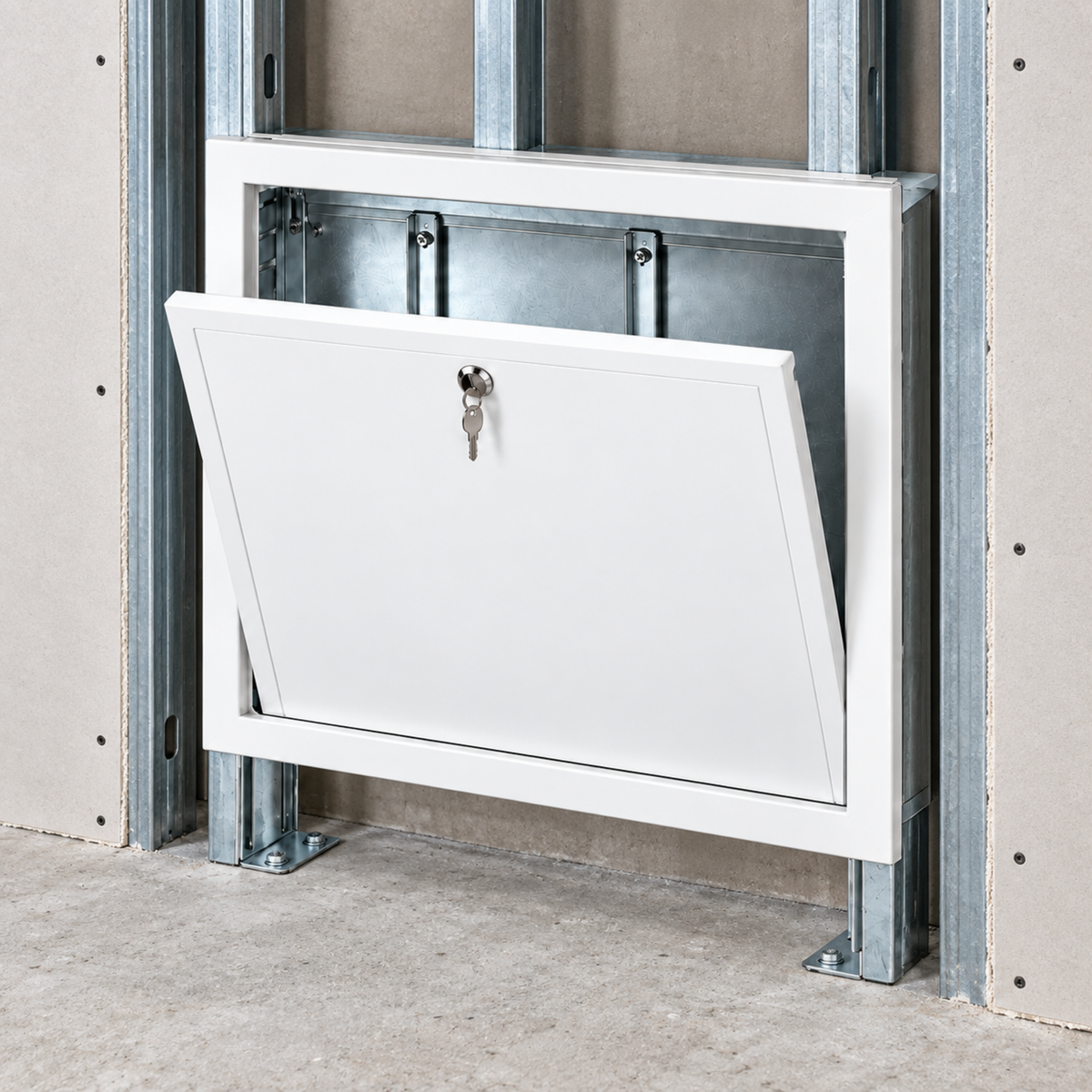

Für den Unterputzeinbau sollte die Wandnische jeweils ca. 15 bis 20 mm breiter und höher als das Schrankaußenmaß gewählt werden. Für einen 600 mm breiten Schrank empfiehlt sich somit eine Rohbaunische von ca. 620 mm Breite und 620–820 mm Höhe (je nach Auszug der Standfüße).
Wie passe ich den Verteilerkasten an Fußboden- und Wandaufbau an?
Die Füße lassen sich stufenlos bis zu 200 mm in der Höhe verstellen, um den Kasten exakt auf das spätere Fertigfußbodenniveau (OKFFB) auszurichten. Bei der Unterputzvariante kann zusätzlich die Tiefe des Rahmens zwischen 110 und 160 mm an die Putz- bzw. Wandstärke angepasst werden.
Wo können die Rohre (Vor- und Rücklauf) eingeführt werden?
Der Schrank verfügt an den Seitenteilen über vorgeprägte Ausstanzungen (Pre-Cut-Outs) sowie eine offene Unterseite, sodass die Rohrleitungen flexibel von unten, links oder rechts in den Kasten geführt werden können.
Welche Schrankgröße benötige ich bei Einbau einer Pumpengruppe oder eines Wärmemengenzählers?

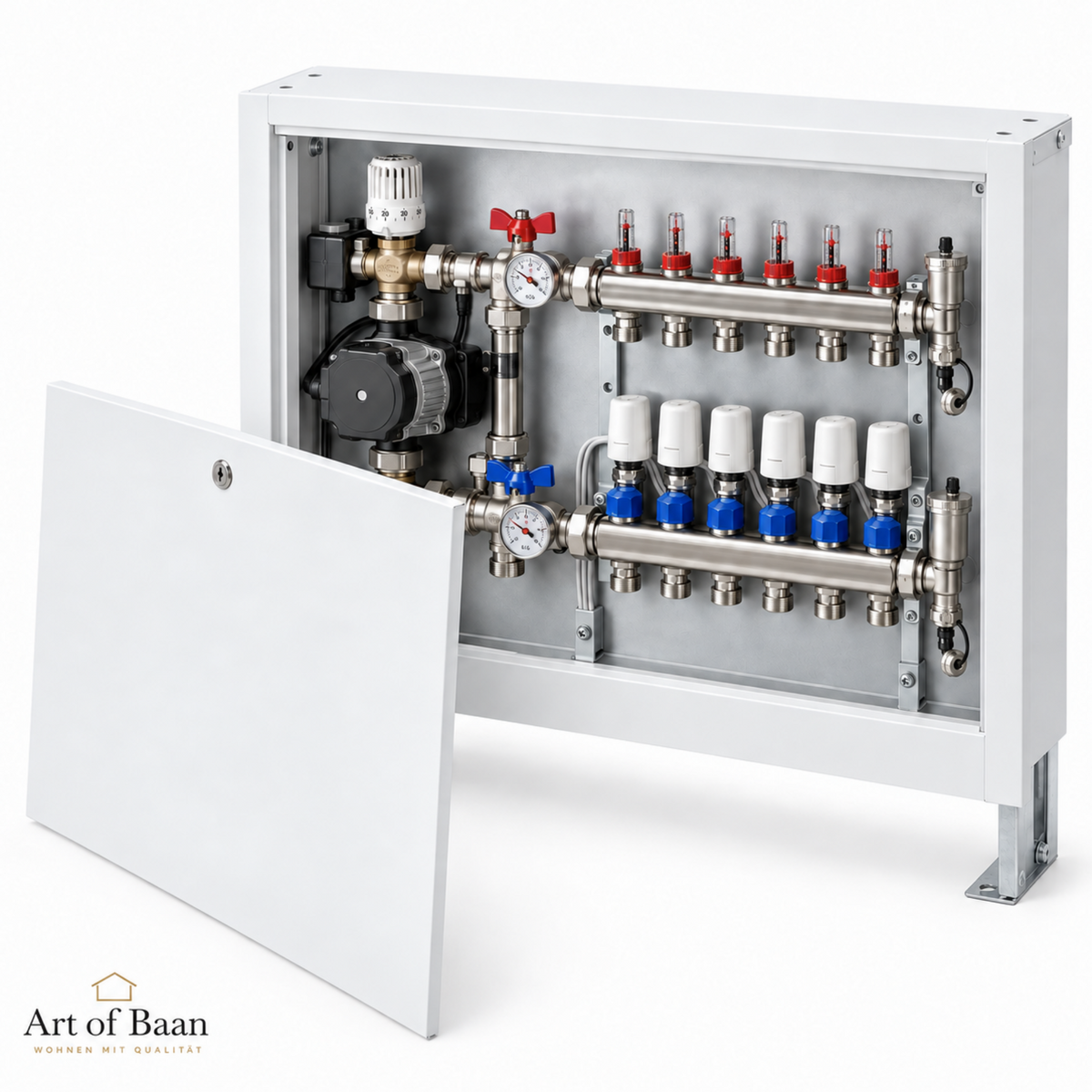

Wenn Sie ein Festwertregelset (Pumpengruppe) oder ein Wärmemengenzähler-Passstück verbauen, addiert sich deren Breite (ca. 150 bis 350 mm) zum Heizkreisverteiler. Wählen Sie in diesem Fall stets die nächstgrößere Variante (z. B. 1200 mm Schrankbreite).
