Art of Baan IXPE-Trittschalldämmung 2 mm mit Alufolie – 11 oder 22 m²
Die 2 mm starke Art of Baan IXPE-Trittschalldämmung ist eine Dämmunterlage für schwimmend verlegte Laminat- und Parkettböden sowie für ausdrücklich freigegebene Klickboden-Systeme. Der strahlenvernetzte, geschlossenzellige Polyethylenschaum (IXPE) unterstützt die Reduzierung von Tritt- und Gehgeräuschen und bildet eine gleichmäßige Trennlage zwischen Untergrund und Bodenbelag.

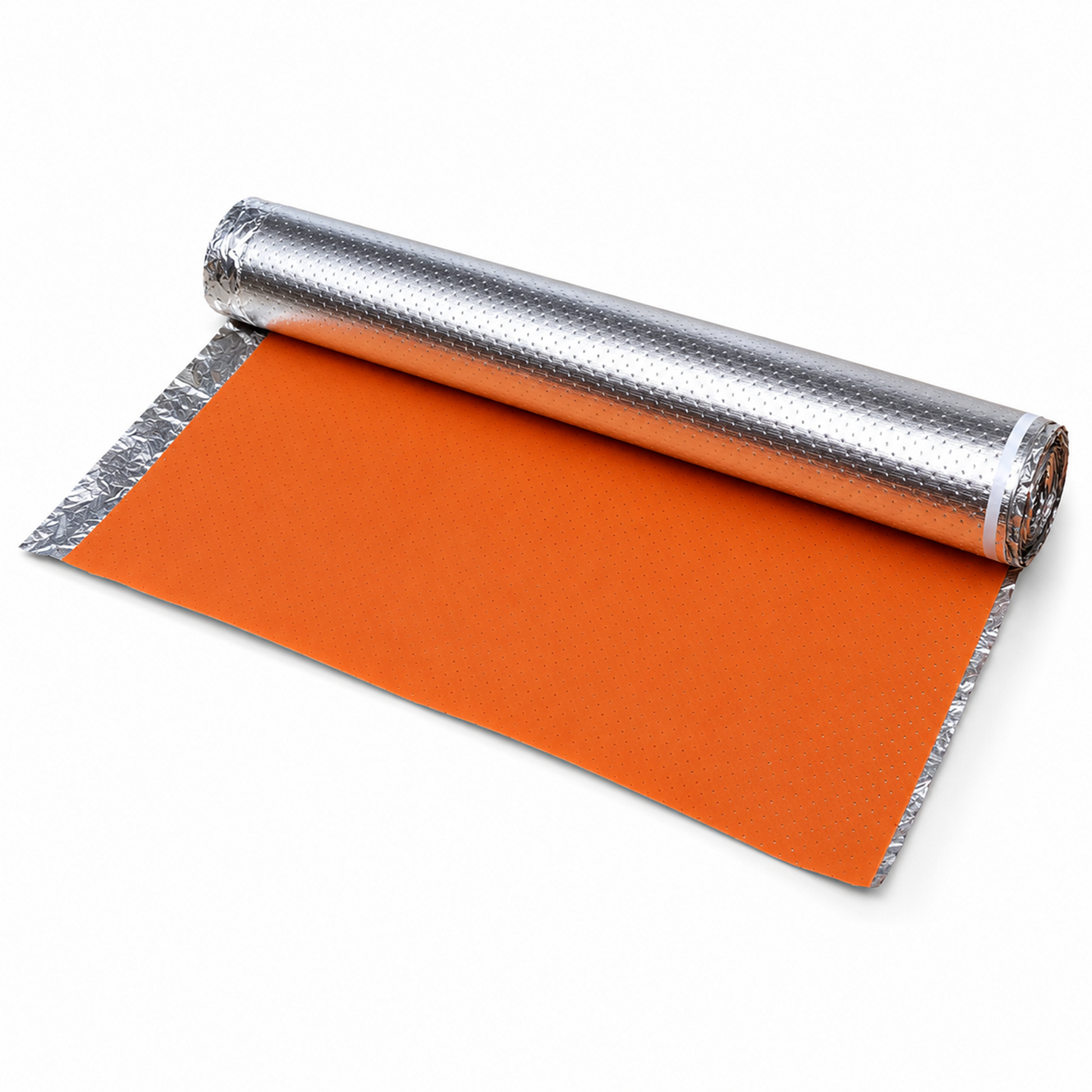

Die Rückseite ist mit einer geschlossenen, nicht perforierten Aluminiumkaschierung versehen. An einer Längsseite befindet sich ein 10 cm breiter Alu- und Klebebereich, über den nebeneinanderliegende Bahnen verbunden werden. Die Rollen sind 1,10 m breit und wahlweise 10 oder 20 m lang. Daraus ergeben sich 11 oder 22 m² Rollenfläche.
Die wichtigsten Vorteile
-
Akustische Wirkung: 18 dB Trittschallminderung laut Herstellerangabe.
-
IIC 72 im geprüften Gesamtaufbau: gemäß dem vom Hersteller vorgelegten SGS-Prüfbericht nach ASTM E492-09 und ASTM E989-06.
-
2 mm IXPE-Schaum: strahlenvernetzter, geschlossenzelliger Polyethylenschaum mit perforierter orangefarbener Oberfläche.
-
Zwei Rollengrößen: wahlweise 11 oder 22 m² Fläche nach Rollenmaß.
-
Seitliche Verklebung: integrierter 10-cm-Alu- und Klebebereich zum Verbinden nebeneinanderliegender Bahnen.
-
Vielseitig einsetzbar: für Laminat, schwimmend verlegtes Parkett und vom Bodenhersteller freigegebene Klickboden-Systeme.
-
Für Warmwasser-Fußbodenheizung: nach Herstellerangabe geeignet; die Vorgaben des Bodenbelagherstellers sind zu beachten.
-
Einfache Verarbeitung: leicht auszurollen, zuzuschneiden und seitlich ohne zusätzliches Verbindungsklebeband zu verkleben.

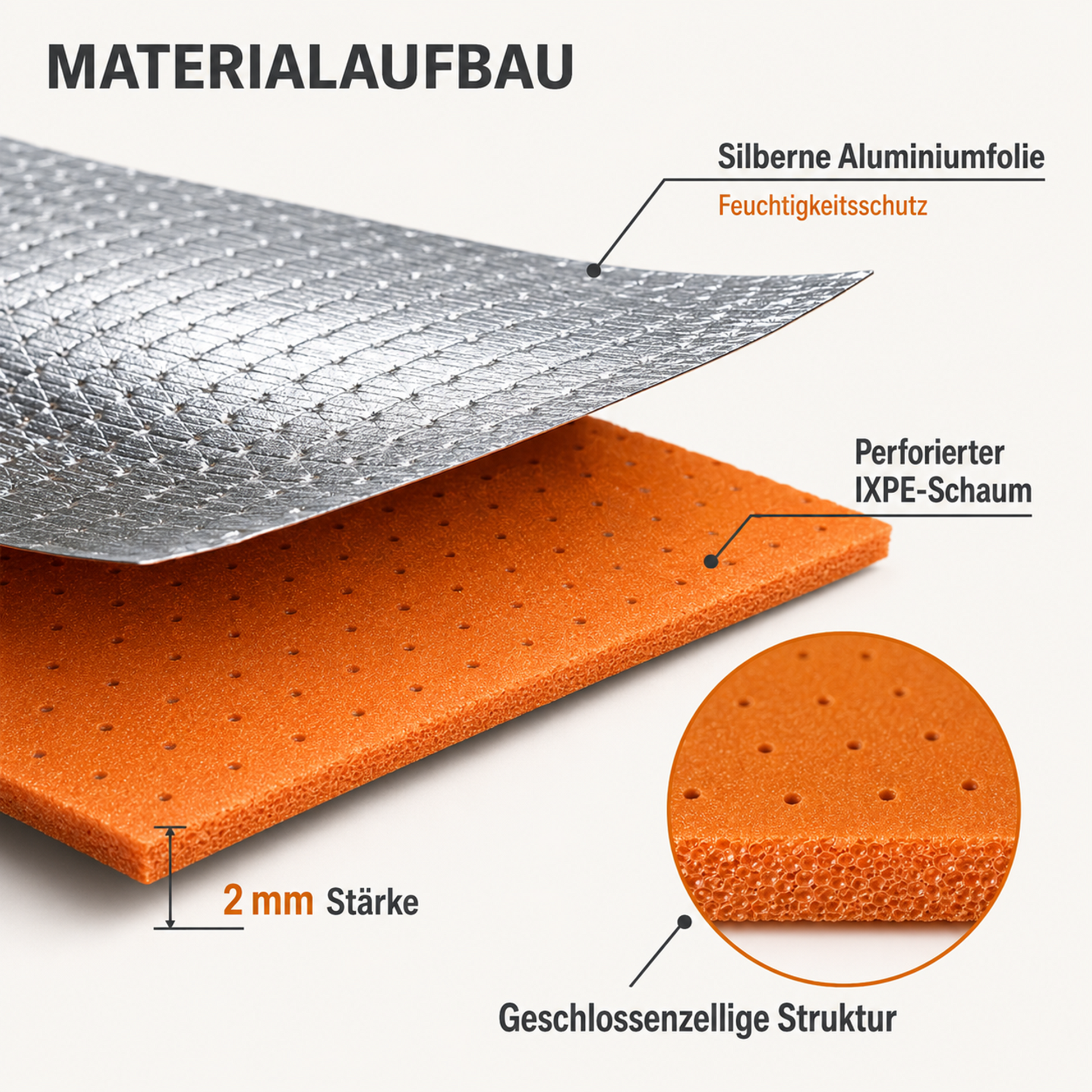

Material und Aufbau
Die Unterlage besteht aus strahlenvernetztem, geschlossenzelligem Polyethylenschaum, kurz IXPE. Die orangefarbene IXPE-Oberseite ist perforiert und laut Hersteller rutschhemmend ausgeführt. Die rückseitige silberfarbene Aluminiumkaschierung ist geschlossen und nicht perforiert.
An einer Längsseite besitzt die Unterlage einen 10 cm breiten Alu- und Klebebereich. Die Bahnen werden parallel nebeneinander ausgelegt und an den seitlichen Längskanten verbunden. Die IXPE-Schaumschichten dürfen dabei nicht übereinanderliegen.

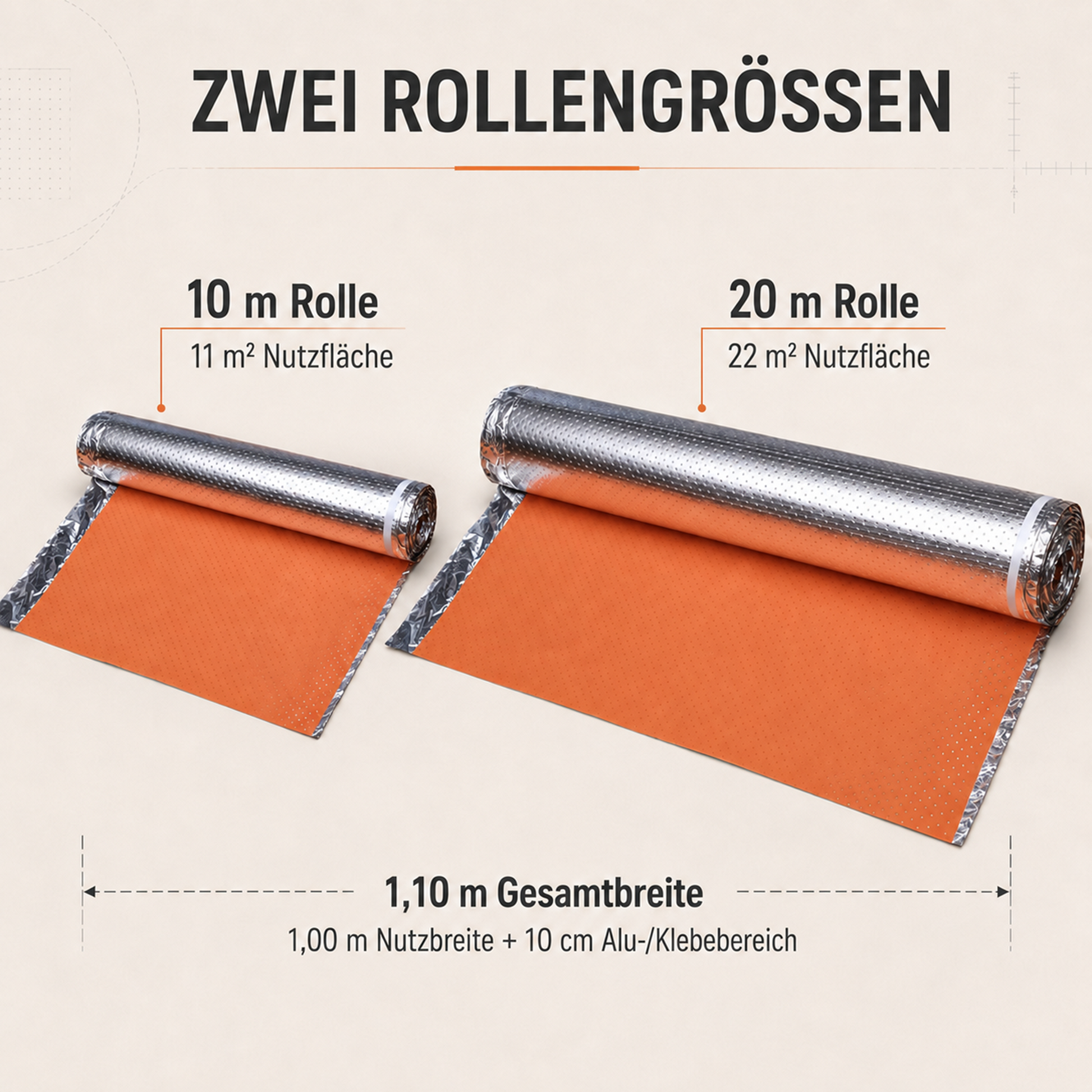

Rollengrößen und Rollenfläche
Variante 11 m²
- Lieferumfang: 1 Rolle
- Materialstärke: 2 mm
- Rollenmaß: 1,10 × 10 m
- Seitlicher Alu- und Klebebereich: 10 cm
- Fläche nach Rollenmaß: 11 m²
Variante 22 m²
- Lieferumfang: 1 Rolle
- Materialstärke: 2 mm
- Rollenmaß: 1,10 × 20 m
- Seitlicher Alu- und Klebebereich: 10 cm
- Fläche nach Rollenmaß: 22 m²
Die tatsächlich abdeckbare Bodenfläche kann durch Zuschnitt und die konkrete Ausführung der seitlichen Verbindung geringer ausfallen.
Angaben zum Schallschutz
Die akustischen Angaben beruhen auf unterschiedlichen Prüf- beziehungsweise Bewertungsverfahren und sind nicht unmittelbar miteinander vergleichbar:
-
Trittschallminderung: 18 dB laut Herstellerangabe
-
Impact Insulation Class: IIC 72 gemäß dem vom Hersteller vorgelegten SGS-Prüfbericht nach ASTM E492-09 und ASTM E989-06
-
Sound Transmission Class: STC 75 laut Herstellerangabe unter Bezugnahme auf ASTM E90; im vorliegenden IIC-Berichtsauszug nicht separat nachgewiesen
Der Wert IIC 72 wurde nicht für die 2-mm-Unterlage allein ermittelt. Der geprüfte Laboraufbau umfasste unter anderem:
- 12 mm Laminat
- 2 mm Akustikunterlage
- zusätzliche 8 mm Bubble-Pad-Unterlage
- 140 mm Betondecke
- abgehängte Deckenkonstruktion mit 238 mm Hohlraum
- 50 mm Glaswolle
- 12 mm Gipskarton
Die Werte IIC 72 und STC 75 sind daher nicht als isolierte Produkteigenschaften der IXPE-Unterlage zu verstehen. Abweichende Boden- und Deckenkonstruktionen sowie die Ausführung der Verlegung können zu anderen Ergebnissen führen.
Geeignete Bodenbeläge
Die IXPE-Unterlage ist für schwimmend verlegte Bodenbeläge vorgesehen. Abhängig von der Freigabe des jeweiligen Bodenherstellers gehören dazu:
- Laminat
- Fertigparkett und Mehrschichtparkett
- schwimmend verlegte Massivholz- und Bambusböden
- Klick-Vinyl und Klick-LVT
- schwimmend verlegte SPC- und WPC-Böden
Bei Klick-Vinyl, Klick-LVT, SPC und WPC muss der Bodenbelaghersteller eine zusätzliche 2 mm starke Unterlage ausdrücklich erlauben. Bei Böden mit bereits integrierter Dämmunterlage darf häufig keine zweite Unterlage verlegt werden.
Die Unterlage ist nicht für vollflächig verklebtes Parkett, Dryback-Vinyl, selbstklebende Vinylböden oder andere vollflächig verklebte Bodenbeläge vorgesehen.
Geeignete Untergründe
Die Unterlage kann auf ebenen, trockenen und tragfähigen Untergründen verlegt werden, beispielsweise auf:
- Zementestrich
- Calciumsulfatestrich
- Beton
- anderen geeigneten Untergründen gemäß den Vorgaben des Bodenbelagherstellers
Der Untergrund muss sauber, trocken, eben, tragfähig und frei von losen Bestandteilen sein. Die zulässige Restfeuchte und gegebenenfalls erforderliche Feuchtigkeitsschutzmaßnahmen richten sich nach der Estrichart sowie den Vorgaben des Bodenbelagherstellers.
Verwendung auf Warmwasser-Fußbodenheizung
Nach Herstellerangabe ist die 2 mm starke IXPE-Unterlage für Warmwasser-Fußbodenheizungen geeignet. Der zulässige Gesamtwärmedurchlasswiderstand ergibt sich aus der Unterlage und dem gewählten Bodenbelag. Da für die Unterlage derzeit kein konkreter Wärmedurchlasswiderstand in m²K/W vorliegt, sind die Freigabe und die Grenzwerte des Bodenbelagherstellers zu beachten.
Verlegung
- Untergrund reinigen und auf Ebenheit, Tragfähigkeit und Restfeuchte prüfen.
- Erste Bahn ausrollen und passend zuschneiden.
- Nächste Bahn parallel anlegen, ohne die IXPE-Schaumschichten zu überlappen.
- Schutzfolie vom seitlichen Klebebereich abziehen.
- Die seitlichen Längskanten miteinander verbinden.
- Verbindung gleichmäßig andrücken und Falten oder offene Stellen vermeiden.
- Bodenbelag nach den Vorgaben seines Herstellers schwimmend verlegen.
Technische Daten
| Marke |
Art of Baan |
| Produktart |
Trittschall- und Gehschalldämmunterlage |
| Material |
Strahlenvernetzter Polyethylenschaum (IXPE) |
| Materialstruktur |
Geschlossenzelliger Schaum mit perforierter Oberseite |
| Materialstärke |
2 mm |
| Gesamtbreite |
1,10 m |
| Rollenlängen |
10 oder 20 m |
| Fläche nach Rollenmaß |
11 oder 22 m² |
| Seitlicher Verbindungsbereich |
10 cm Alu- und Klebebereich |
| Oberseite |
Orange, perforiert und laut Hersteller rutschhemmend |
| Rückseite |
Silberfarbene, geschlossene und nicht perforierte Aluminiumkaschierung |
| Farbe |
Orange und Silber |
| Verlegeart |
Unter schwimmend verlegten Bodenbelägen |
| Fußbodenheizung |
Laut Hersteller für Warmwasser-Fußbodenheizungen geeignet |
| Trittschallminderung |
18 dB laut Herstellerangabe |
| IIC |
72 im geprüften vollständigen Boden-Decken-Aufbau |
| STC |
75 laut Herstellerangabe zum Systemaufbau; im vorliegenden IIC-Berichtsauszug nicht separat nachgewiesen |
| Qualitätsstandards |
Betrieb des Herstellers nach ISO 9001 (Qualitätsmanagement) und ISO 14001 (Umweltmanagement) zertifiziert |
Lieferumfang
- 1 Rolle Art of Baan IXPE-Trittschalldämmung in der gewählten Größe
- Wahlweise 11 oder 22 m² Fläche nach Rollenmaß
Häufige Fragen
Ist die Trittschalldämmung für Laminat geeignet?
Ja. Die Unterlage ist für schwimmend verlegtes Laminat vorgesehen. Die Vorgaben des Laminatherstellers zur zulässigen Unterlagenstärke und zu den technischen Anforderungen müssen zusätzlich eingehalten werden.
Kann die Unterlage unter Parkett verwendet werden?
Ja, bei schwimmend verlegtem Fertig- oder Mehrschichtparkett, sofern der Parketthersteller eine 2 mm starke IXPE-Unterlage zulässt. Für vollflächig verklebtes Parkett ist sie nicht vorgesehen.
Ist die Trittschalldämmung für Klick-Vinyl geeignet?
Nur wenn der Hersteller des Klick-Vinylbodens eine zusätzliche 2 mm starke Unterlage ausdrücklich erlaubt. Bei Böden mit integrierter Dämmunterlage darf häufig keine weitere Unterlage verwendet werden.
Ist die Unterlage für eine Fußbodenheizung geeignet?
Nach Herstellerangabe kann sie auf Warmwasser-Fußbodenheizungen eingesetzt werden. Maßgeblich sind der zulässige Gesamtwärmedurchlasswiderstand des Bodenaufbaus und die Freigabe des Bodenbelagherstellers.
Ist IIC 72 ein Einzelwert der 2-mm-Unterlage?
Nein. IIC 72 wurde für den vollständigen, im Prüfbericht beschriebenen Boden-Decken-Aufbau ermittelt. Der Wert lässt sich nicht unmittelbar auf andere Konstruktionen übertragen.
