Fußbodenheizung für niedrige Vorlauftemperaturen und Wärmepumpe

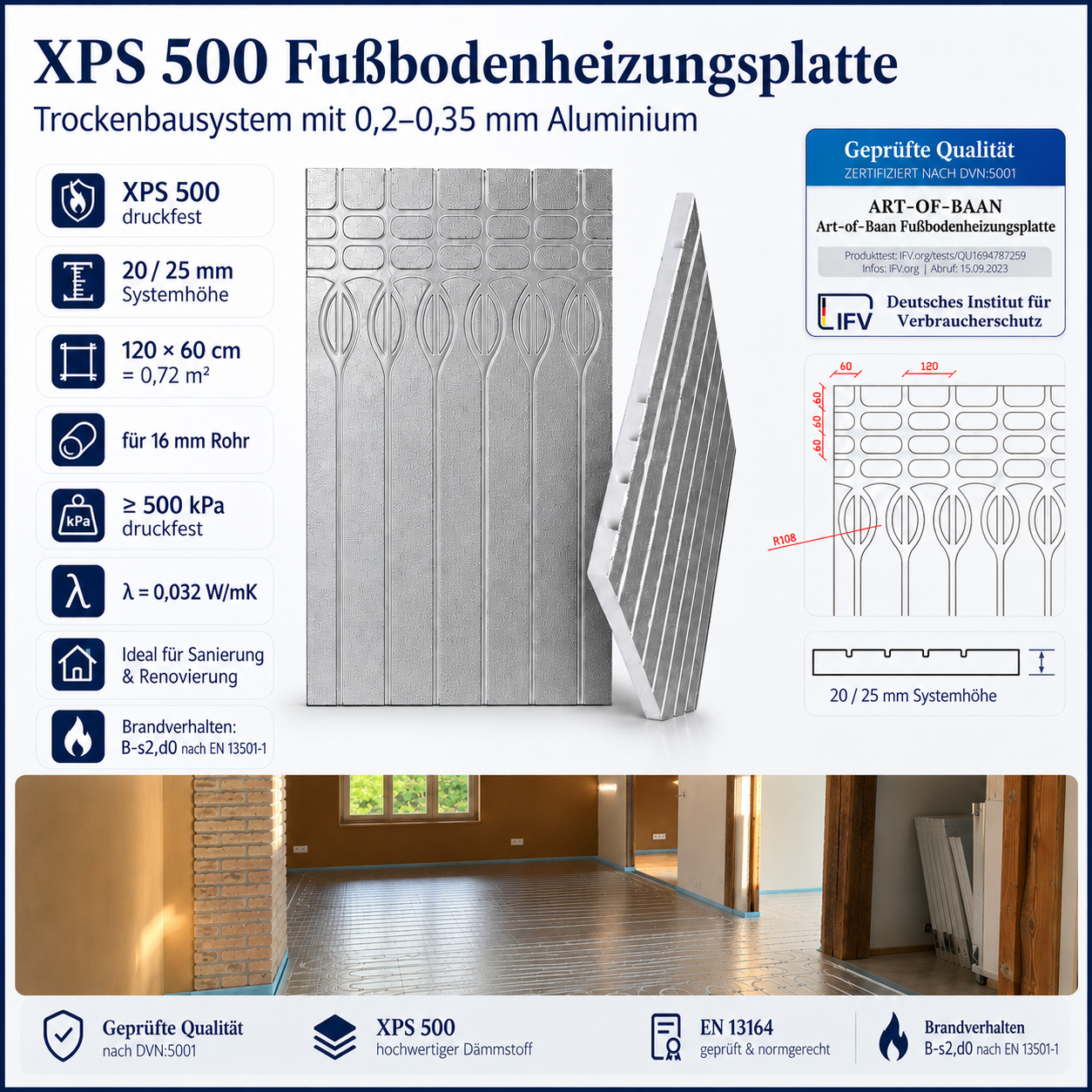

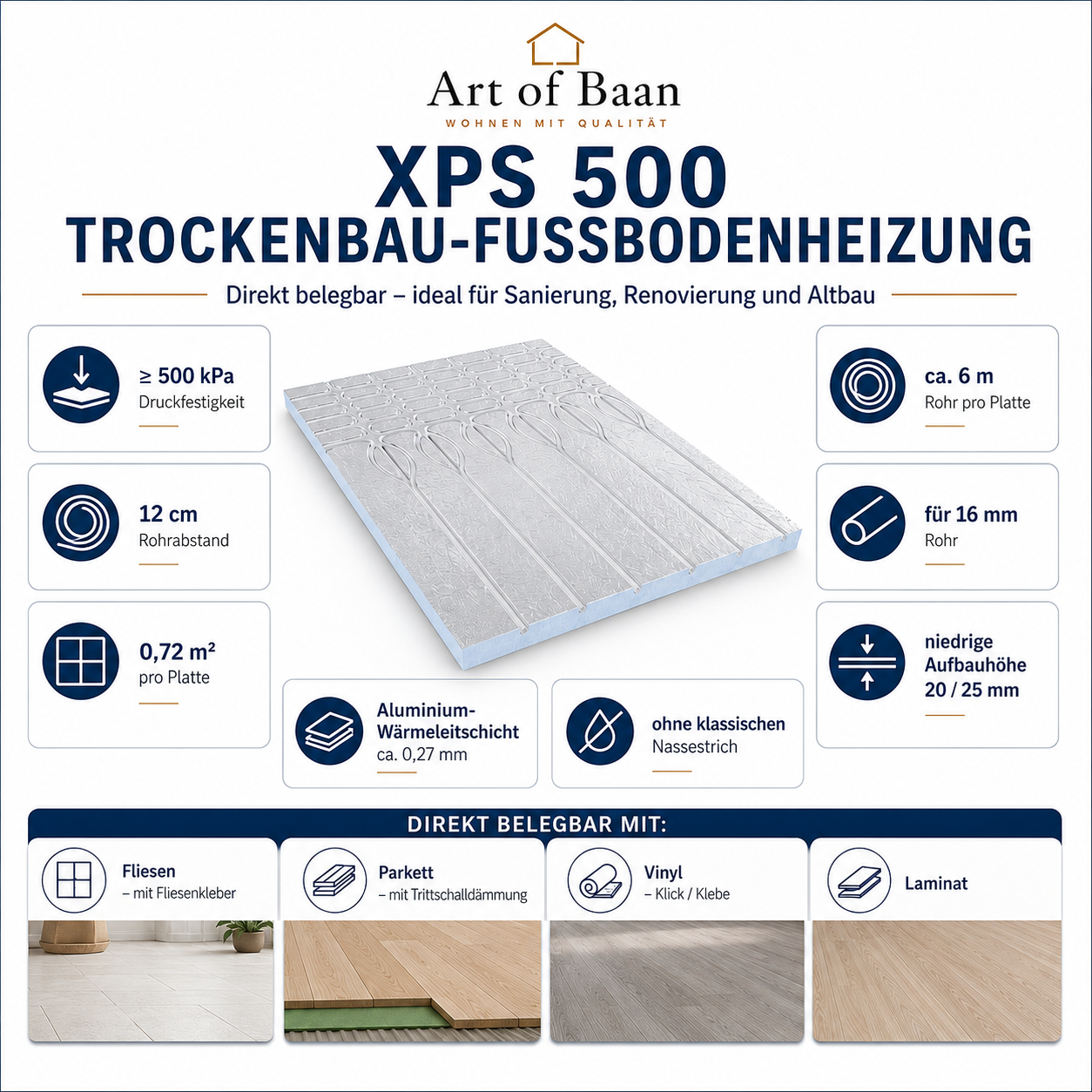

Die XPS 500 Trockenbau-Fußbodenheizung von Art of Baan ist ein flaches wassergeführtes Fußbodenheizungssystem für Sanierung, Altbau und Renovierung. Die Systemplatte aus druckfestem XPS-Hartschaum verfügt über eine Aluminium-Wärmeleitschicht, eine Rohrführung für 16 mm Heizrohr und einen Rohrabstand von 12 cm. Sie ermöglicht einen niedrigen Bodenaufbau ohne klassischen Nassestrich und ist je nach Bodenbelag direkt belegbar gemäß Systemaufbau.

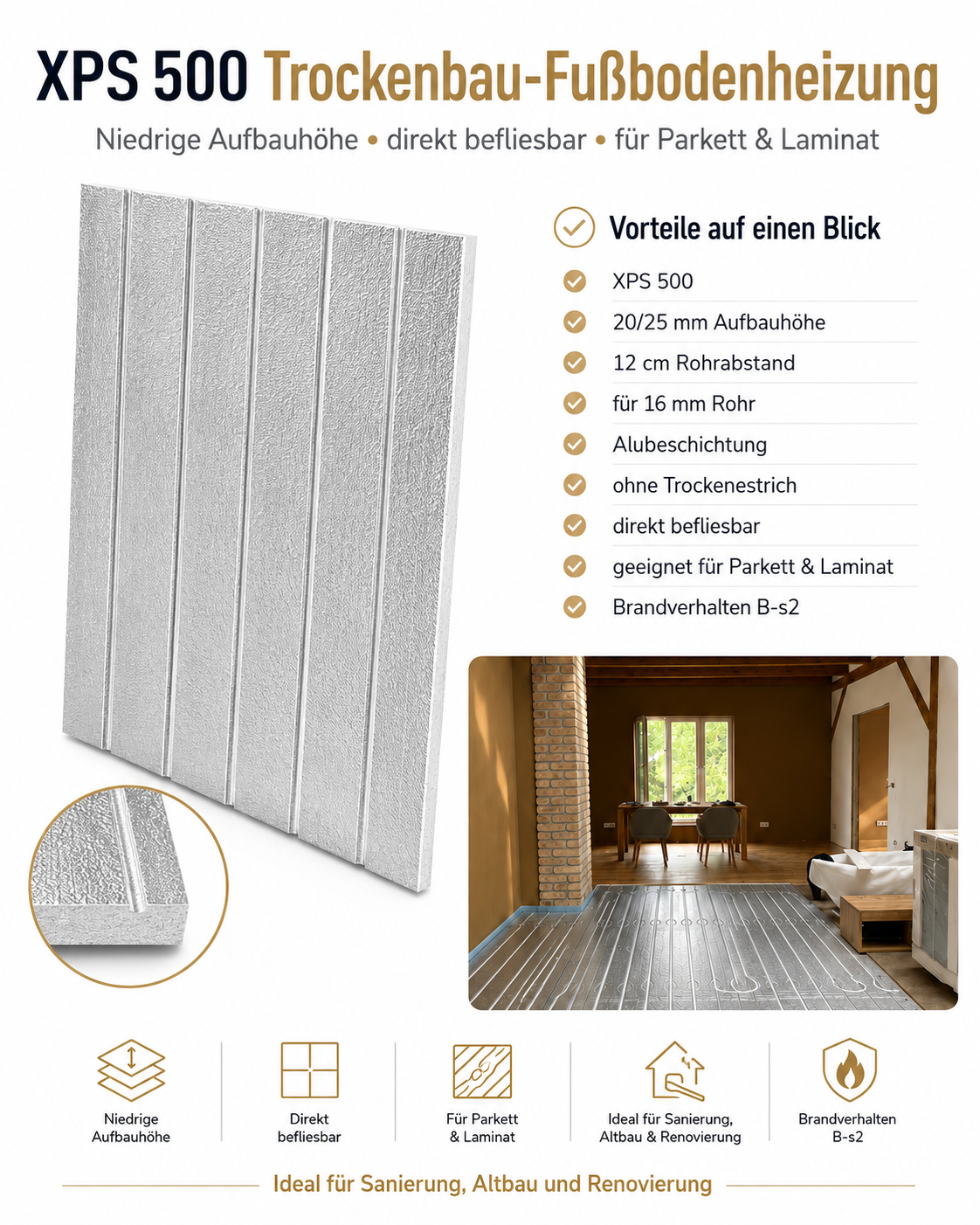

Vorteile auf einen Blick
-
Trockenbausystem ohne Nassestrich: Flache Fußbodenheizungsplatte aus XPS-Hartschaum für wassergeführte Fußbodenheizung im Trockenbau.
-
Niedrige Aufbauhöhe: Nur 20 oder 25 mm Plattenhöhe – ideal bei begrenzter Aufbauhöhe in Sanierung, Altbau und Renovierung.
-
Hohe Stabilität: XPS 500 Platte mit hoher Druckfestigkeit und stabiler Rohrführung gemäß Verlegeanleitung.
-
Aluminium-Wärmeleitschicht: Aluminium-Wärmeleitschicht nach Prägung ca. 0,27 mm zur Unterstützung einer gleichmäßigen Wärmeverteilung.
-
12 cm Rohrabstand: Integrierte Rohrführung mit 12 cm Rillenabstand für 16 mm Heizrohr.
-
Einfache Verlegung: Platten zuschneidbar, lose verlegbar oder verklebbar – abhängig von Untergrund und Systemaufbau.
-

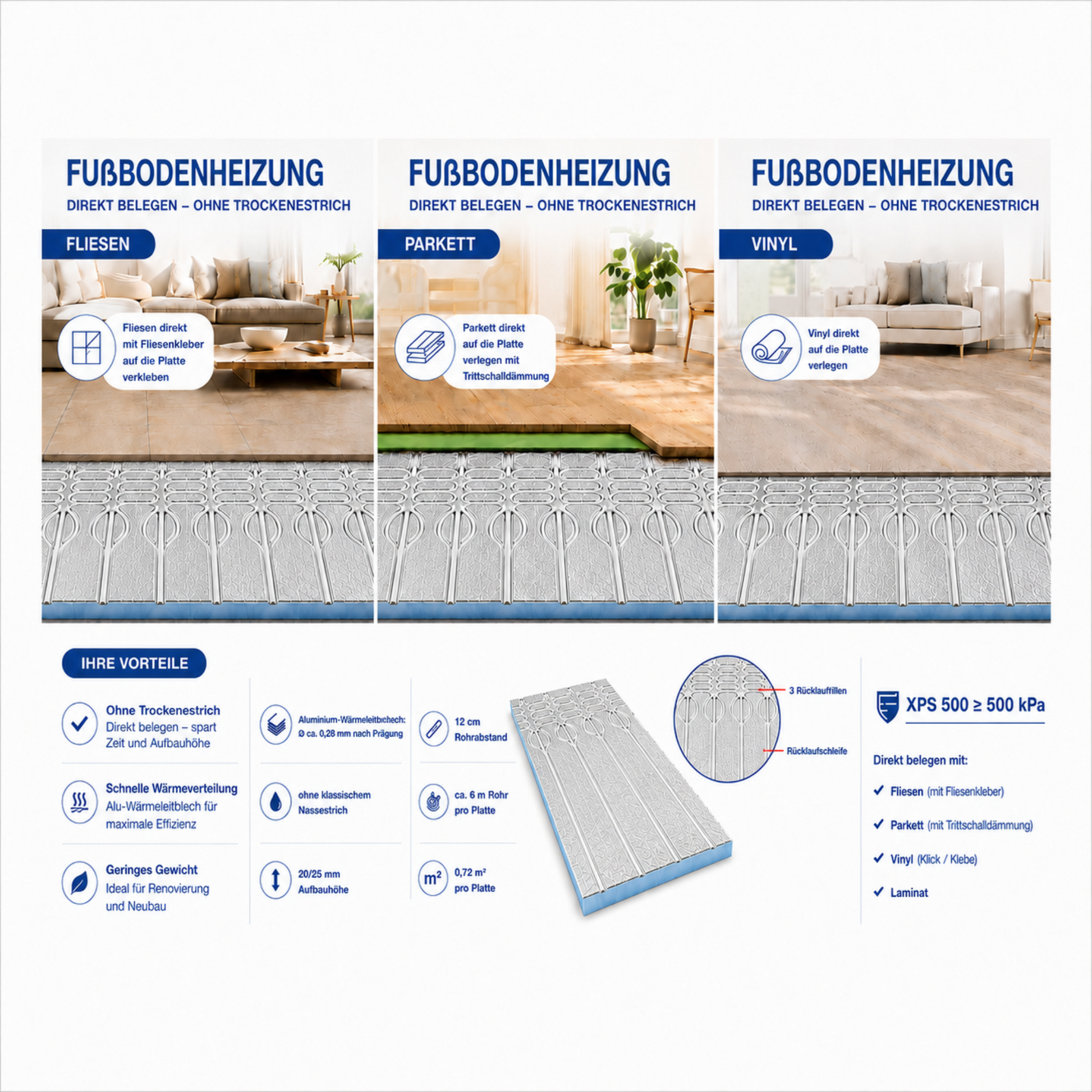

Direkt belegbar gemäß Systemaufbau: Geeignet für Fliesen, Parkett und Laminat nach Herstellerangaben. Vinyl und Teppich mit zusätzlicher Druckverteilungs- oder Ausgleichsschicht gemäß Verlegeanleitung.
-

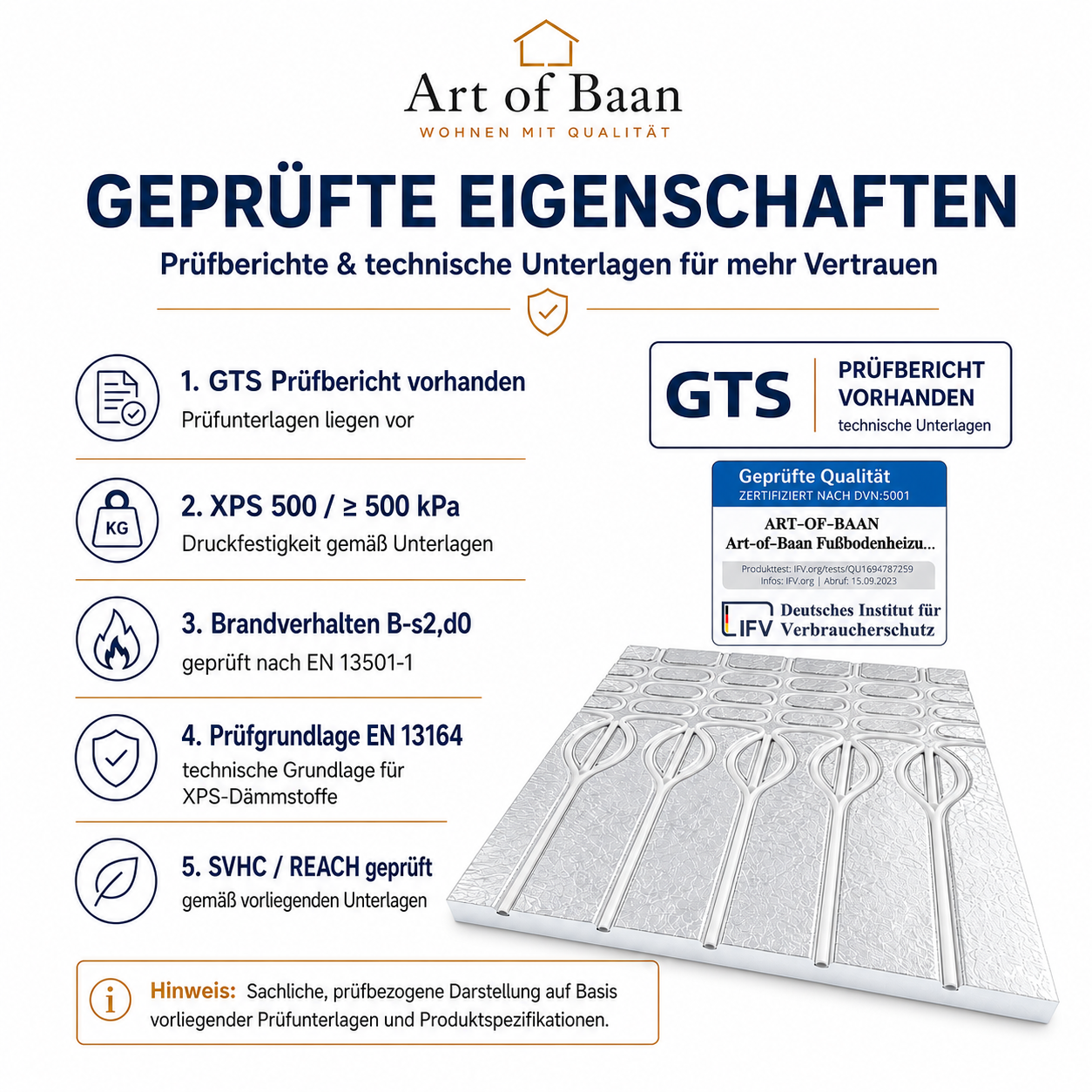

Geprüfte Eigenschaften: Geprüft nach EN 13164. Brandverhalten: Euroklasse B-s2,d0 nach EN 13501-1.
Produktbeschreibung
Die XPS 500 Fußbodenheizungsplatte kombiniert eine geringe Aufbauhöhe mit einer integrierten Aluminium-Wärmeleitschicht und einer vorgeformten Rohrführung für 16 mm Heizrohre. Die Heizrohre liegen nah unter dem Bodenbelag, wodurch die Wärme schneller an den Raum abgegeben werden kann als bei klassischen Fußbodenheizungen mit dickem Estrichaufbau.

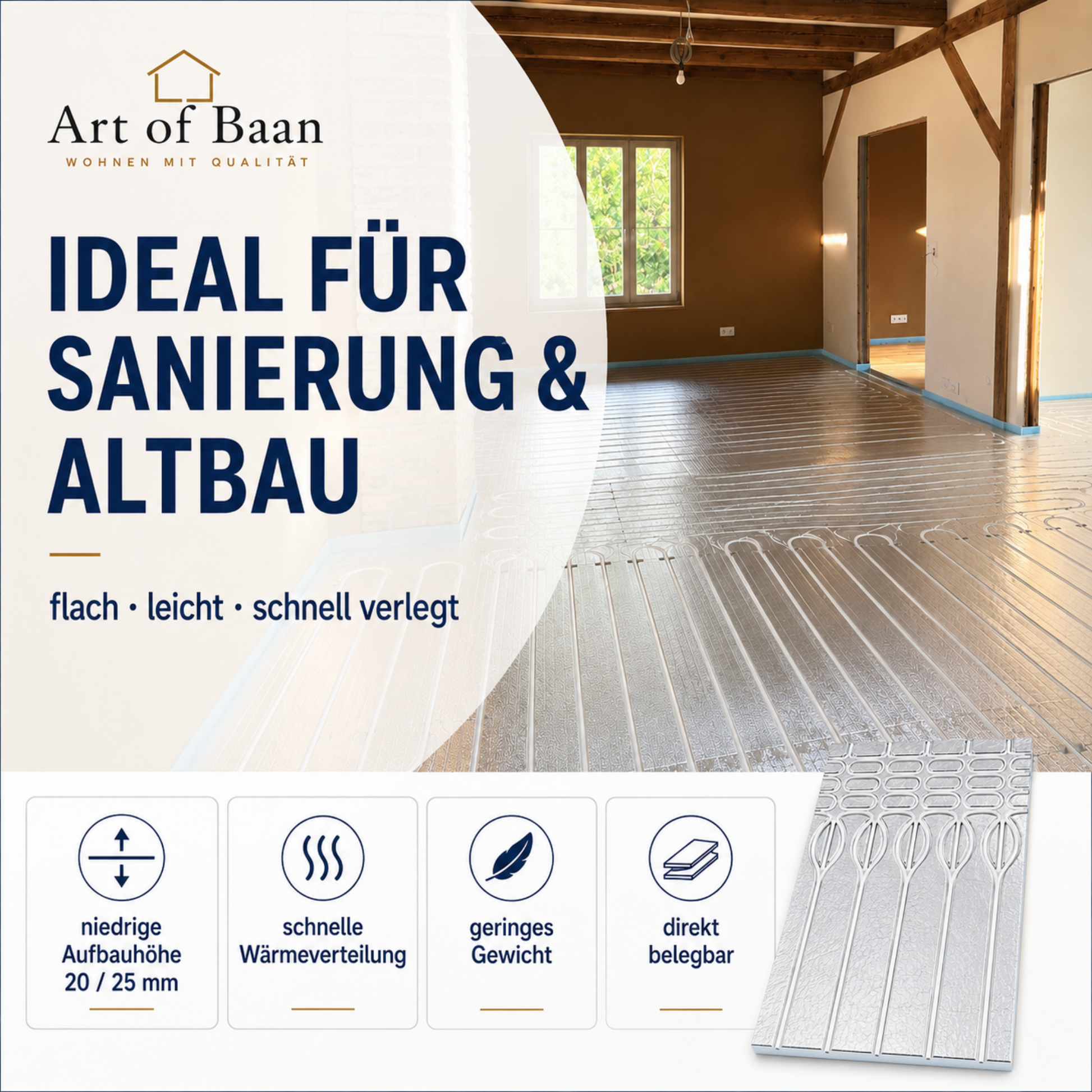

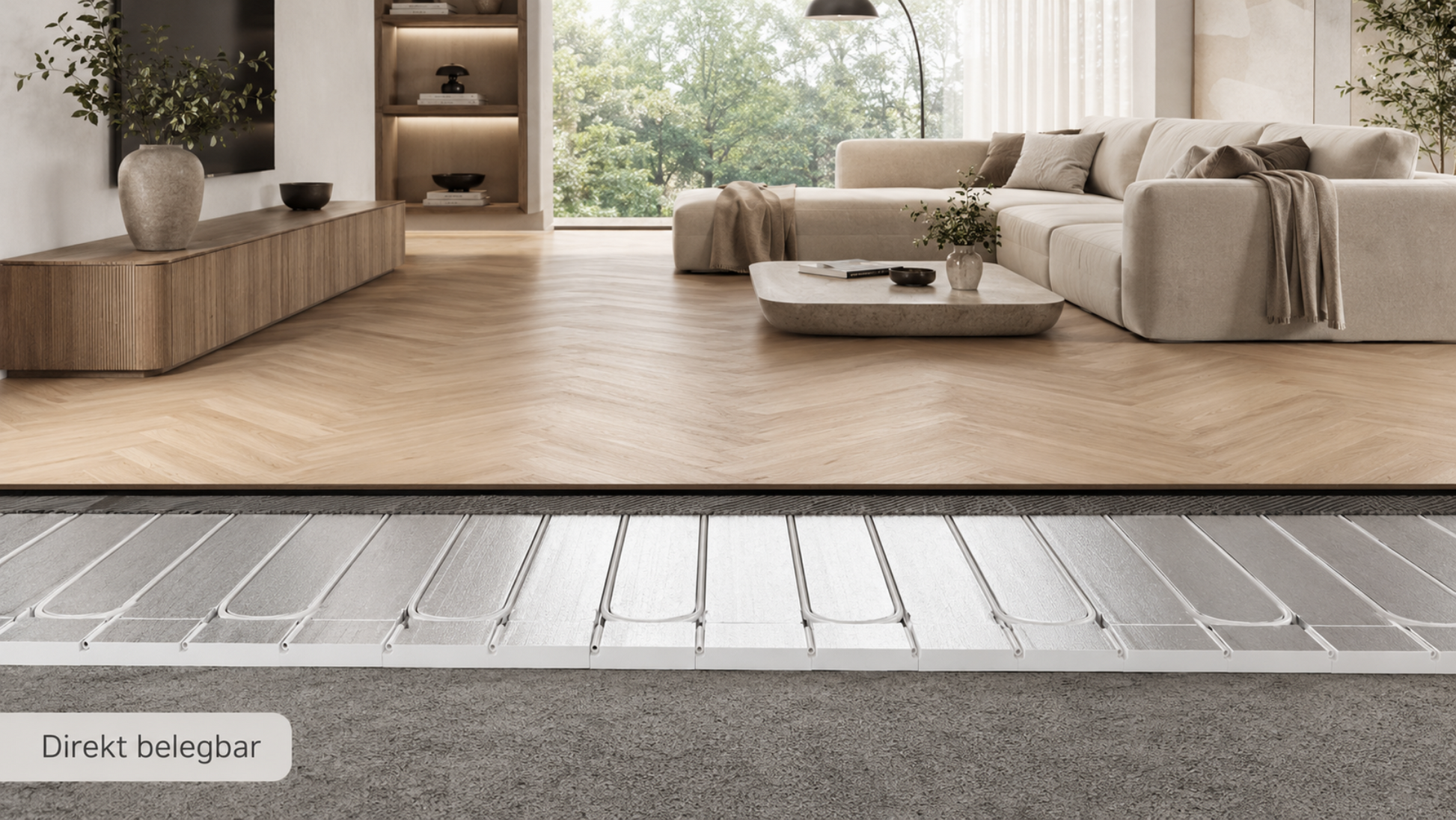

Durch den estrichlosen Trockenbau-Aufbau eignet sich das System besonders für Renovierungen, bei denen die vorhandene Aufbauhöhe begrenzt ist. Die Platten sind leicht, handlich und können mit handelsüblichen Werkzeugen zugeschnitten werden. Je nach Untergrund können sie lose verlegt oder verklebt werden.

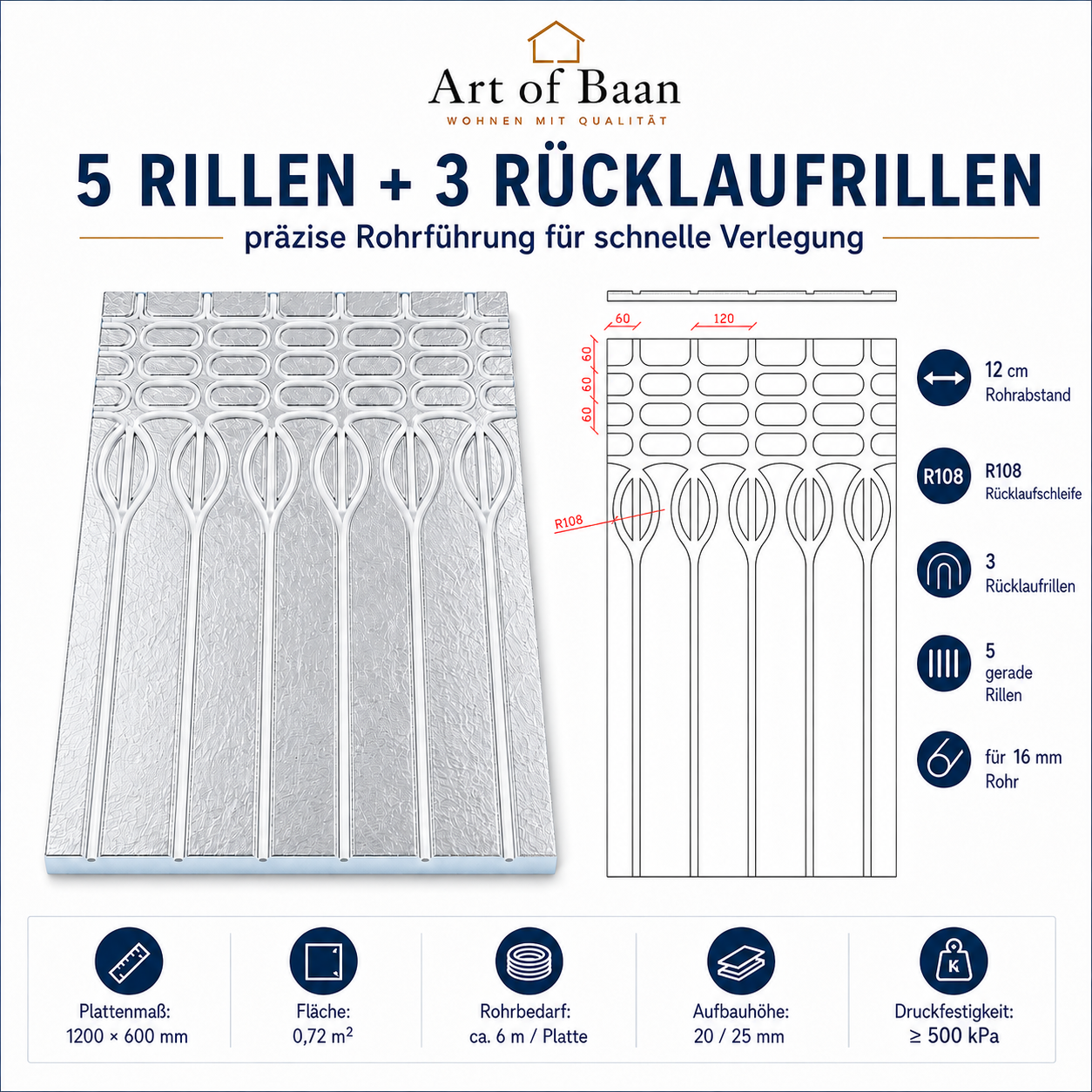

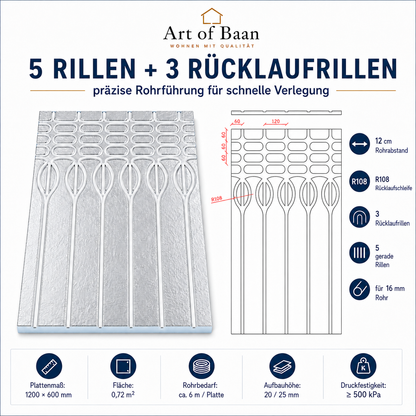

Die integrierten Ω-förmigen Rohrkanäle erleichtern das Einlegen des Heizrohres. Zusätzlich verfügen die Platten über integrierte Rücklaufrillen, sodass nur ein Plattentyp benötigt wird. Das vereinfacht die Planung und ermöglicht eine zügige Verlegung.

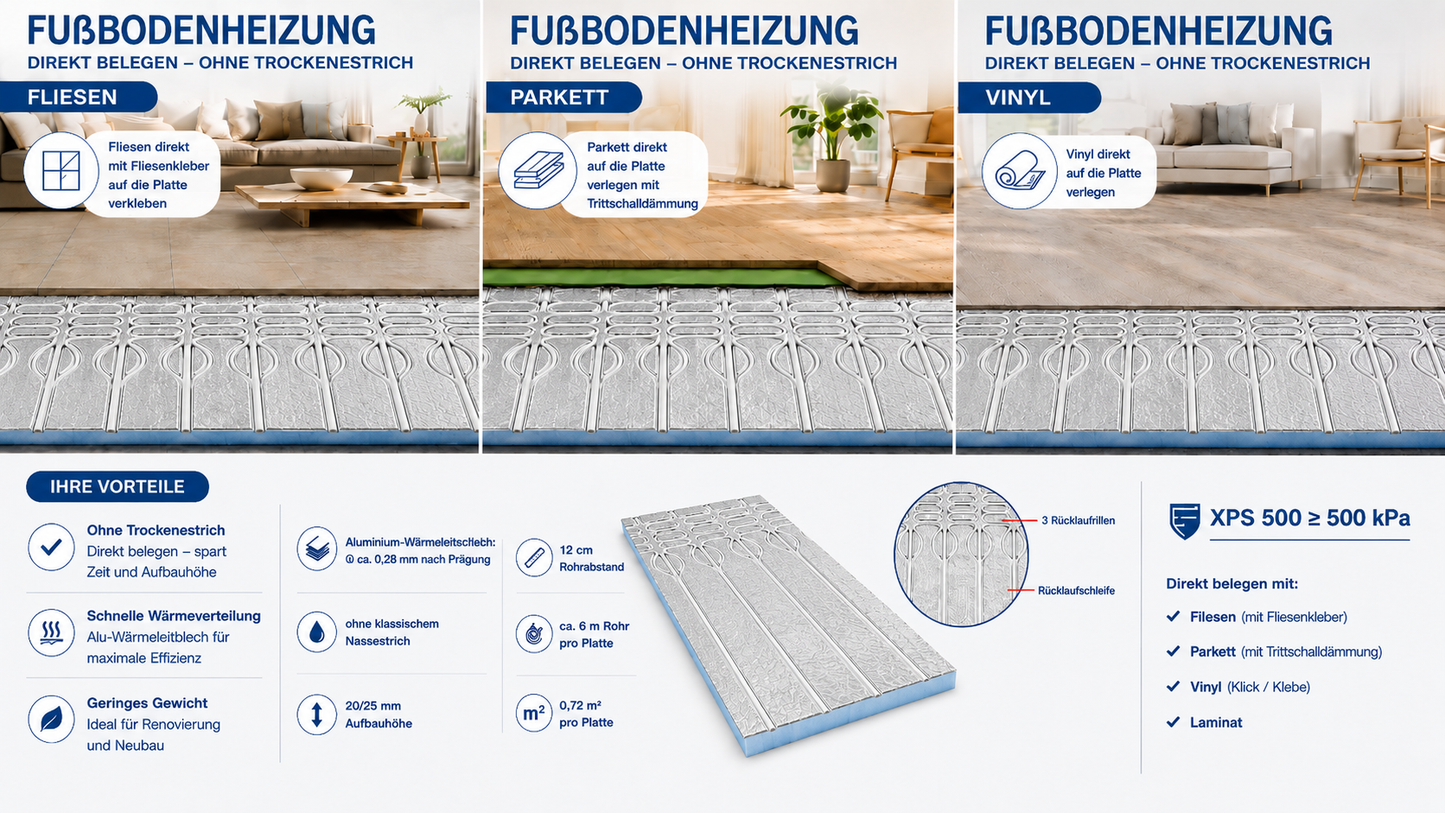

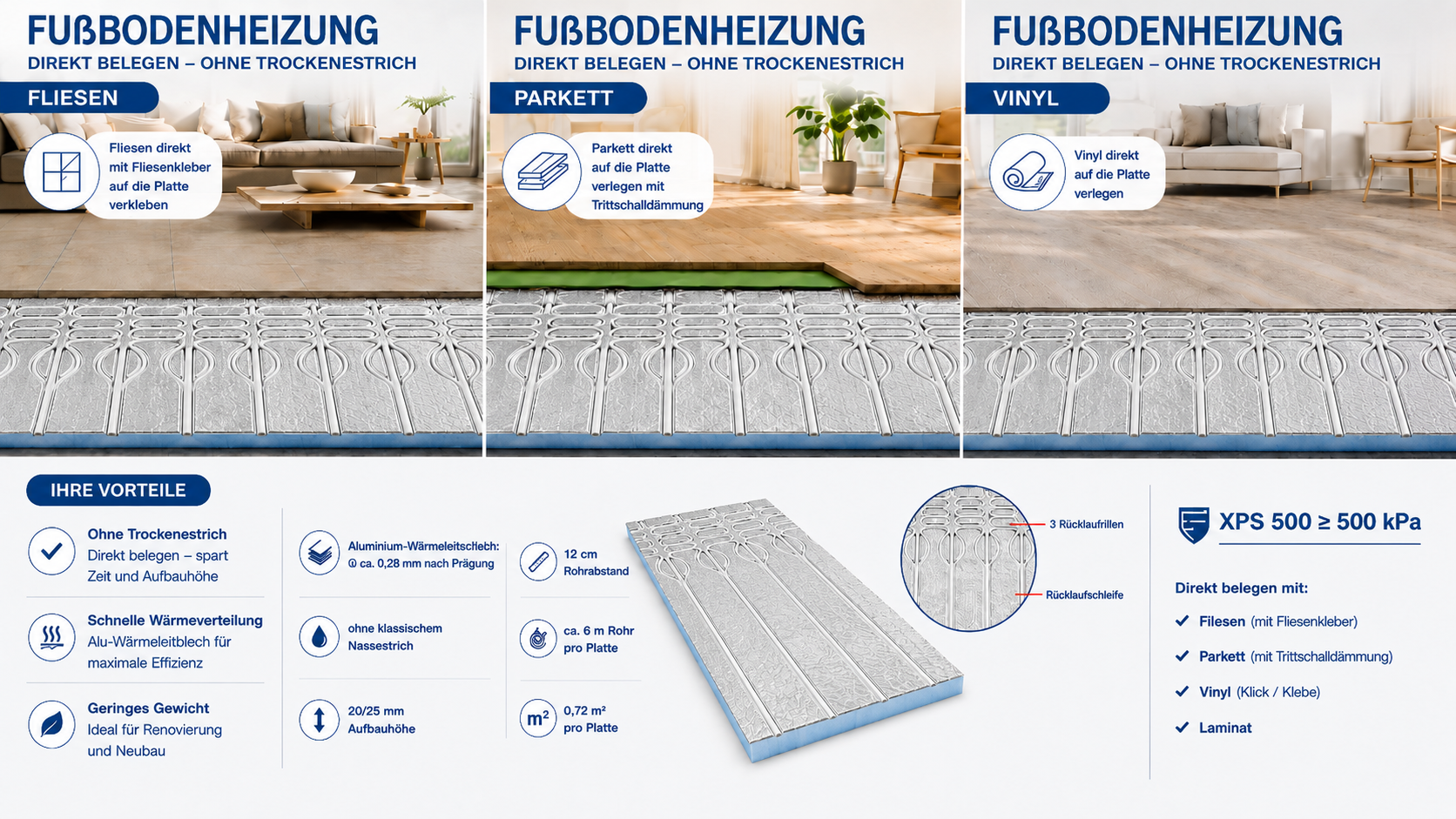

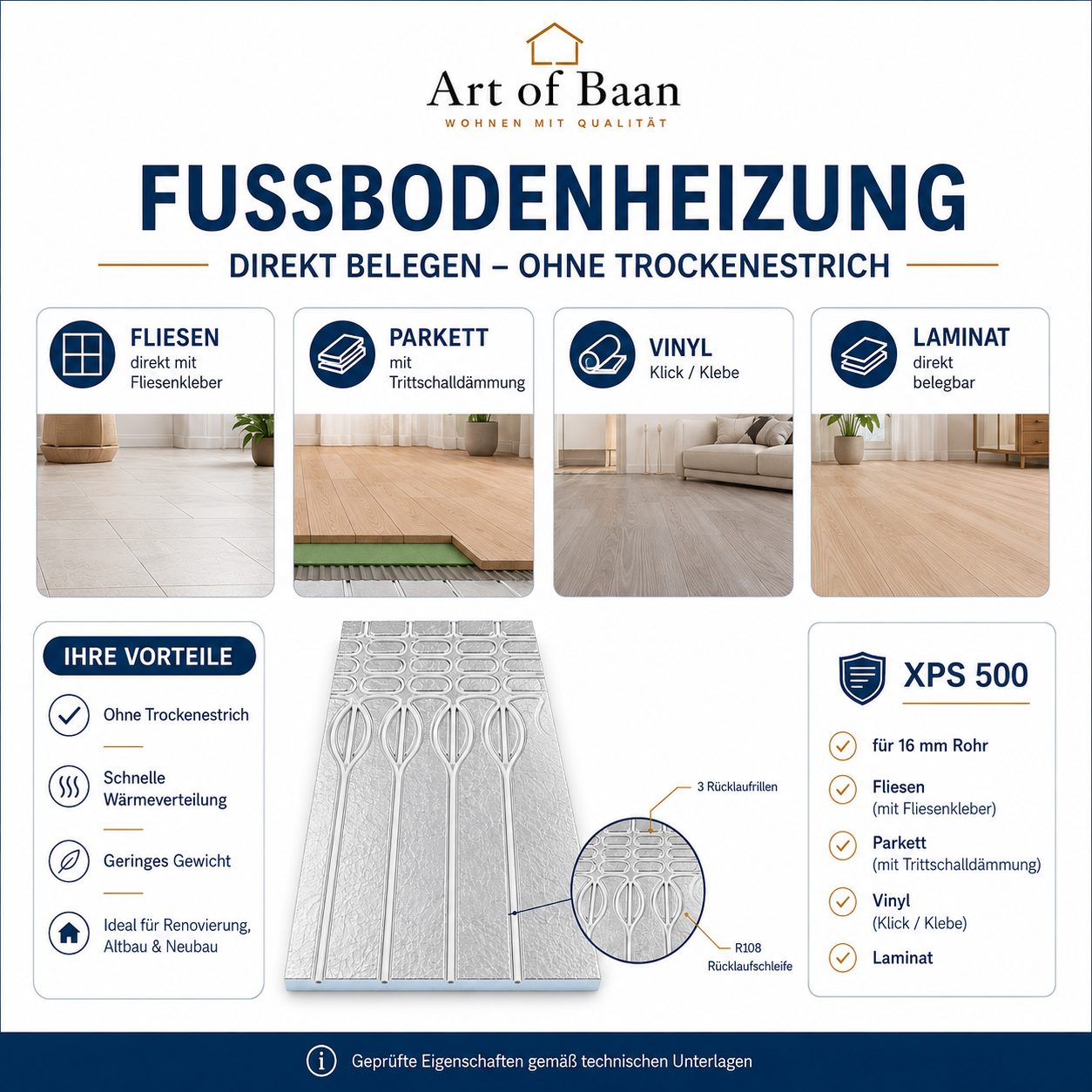

Geeignete Bodenbeläge
Das XPS 500 Trockenbau-Fußbodenheizungssystem ist für verschiedene Bodenbeläge geeignet. Entscheidend ist immer der fachgerechte Systemaufbau und die Freigabe des jeweiligen Bodenbelag-Herstellers.
- Fliesen gemäß Systemaufbau
- Parkett nach Herstellerangaben
- Laminat nach Herstellerangaben
- Rigid-/SPC-Vinyl mit geeigneter Druckverteilung
- Vinyl und Teppich mit zusätzlicher Druckverteilungs- oder Ausgleichsschicht
Geeignete Untergründe
Die Verlegung ist auf tragfähigen, ebenen, trockenen und druckstabilen Untergründen möglich, zum Beispiel auf Beton, Estrich oder geeigneten Holzuntergründen. Der Untergrund muss sauber, fest und frei von losen Bestandteilen sein. Unebenheiten sind vor der Verlegung auszugleichen.

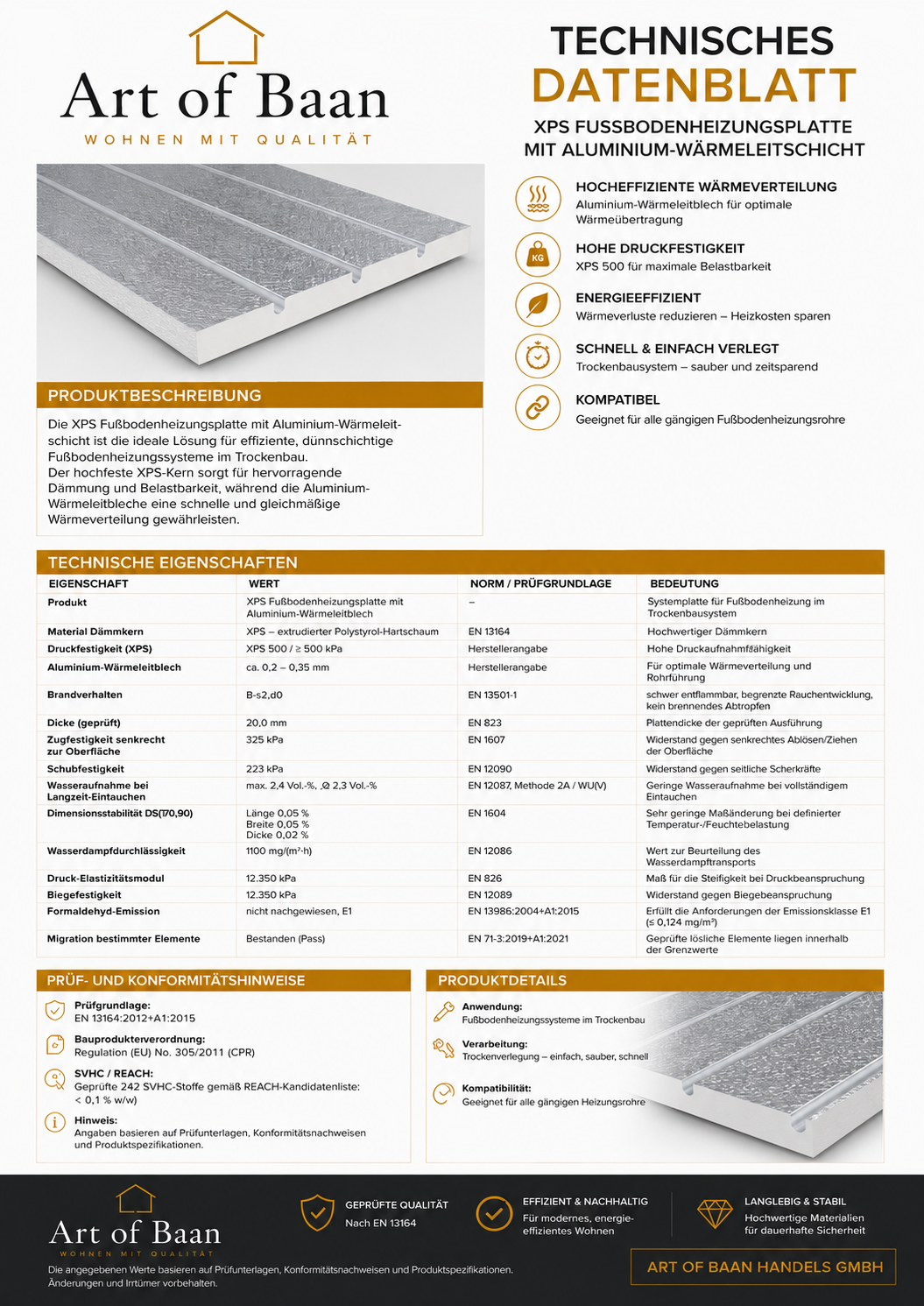

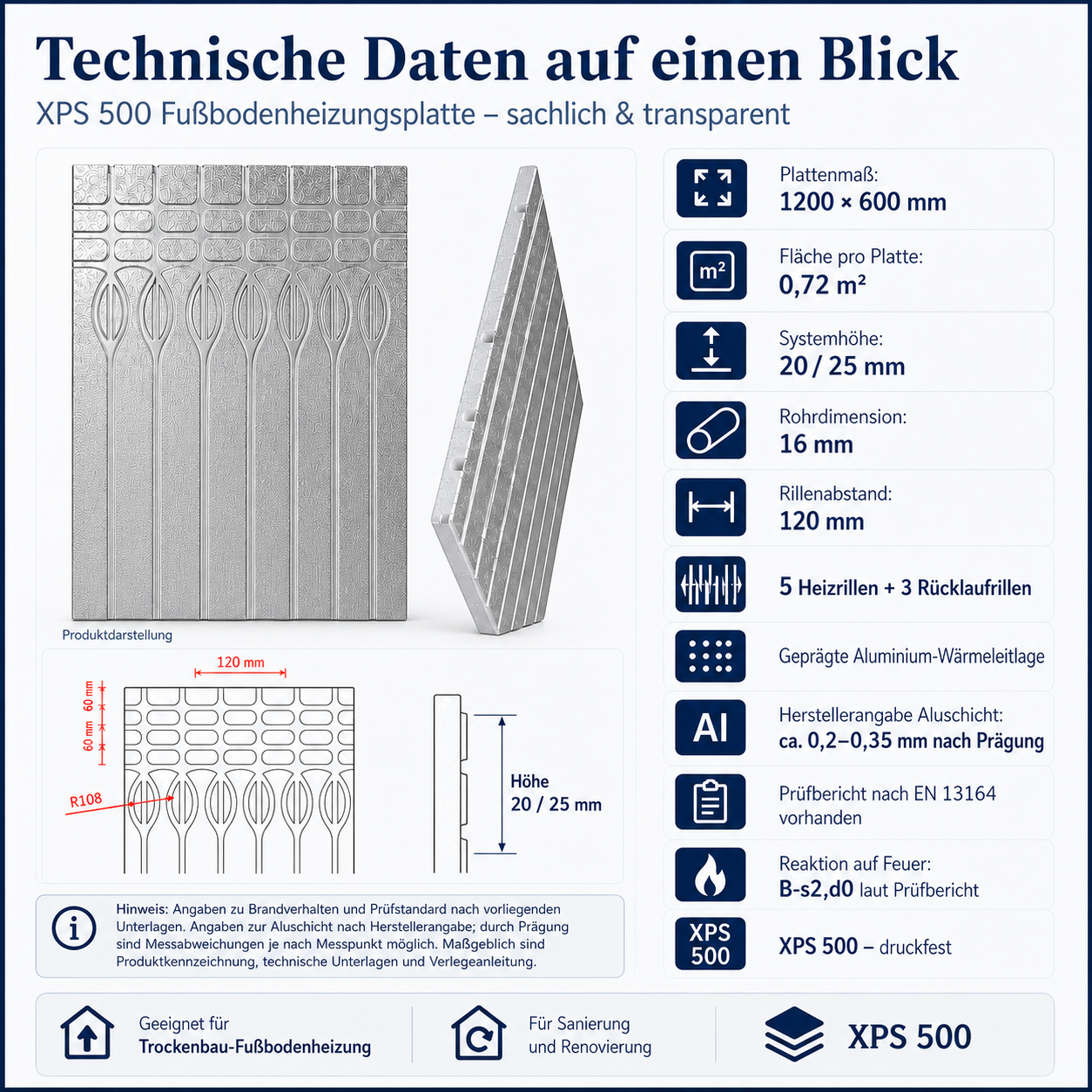

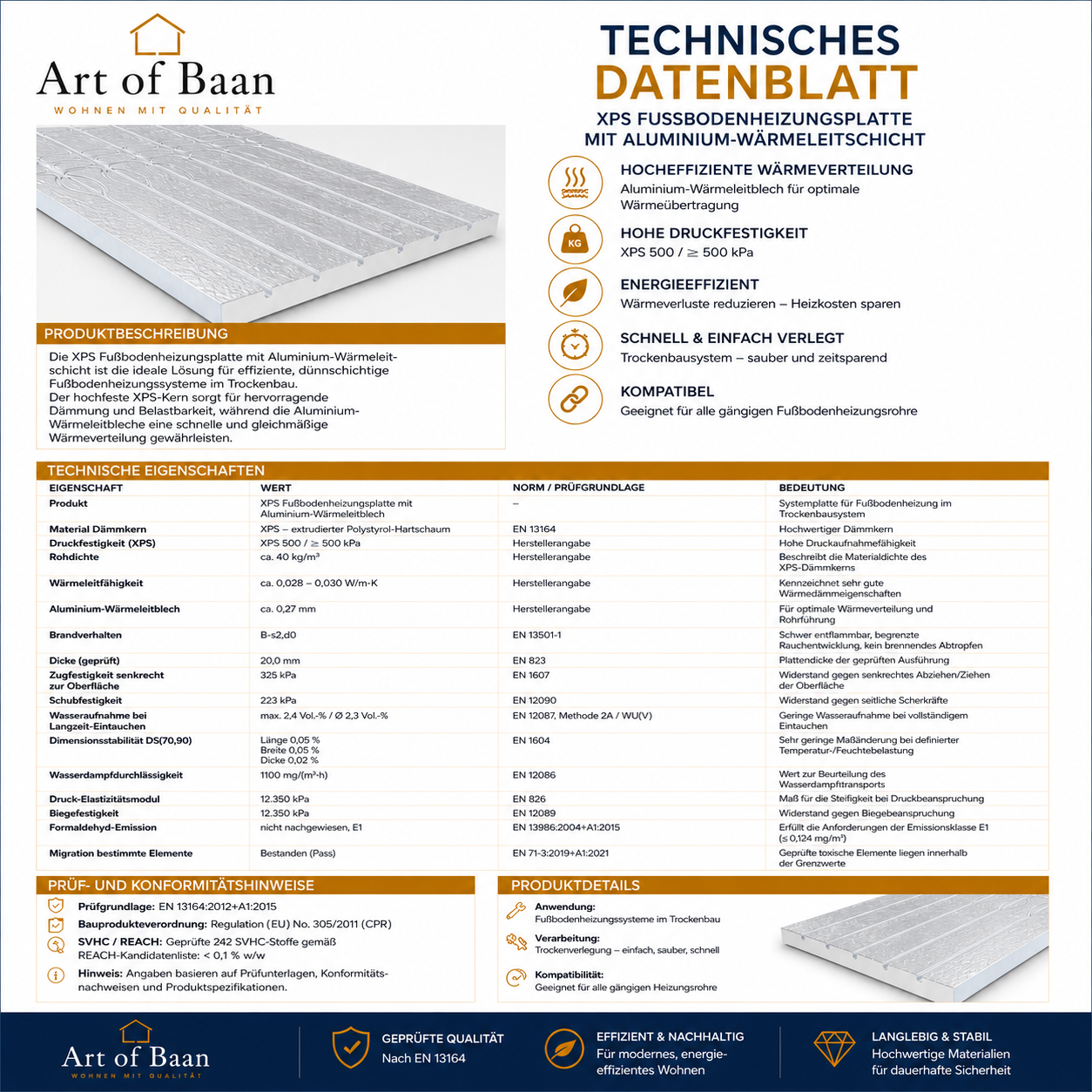

Technische Daten
| Eigenschaft |
Wert |
| Produkttyp |
XPS 500 Trockenbau-Fußbodenheizungsplatte |
| Anwendung |
Wassergeführte Fußbodenheizung im Trockenbausystem |
| Plattenmaß |
1200 × 600 mm |
| Fläche pro Platte |
0,72 m² |
| Aufbauhöhe |
20 / 25 mm |
| Rohrdurchmesser |
16 mm |
| Rohrabstand |
12 cm |
| Rohrbedarf |
ca. 6 m pro Platte |
| Rohrführung |
Ω-förmige Rillen |
| Aluminium-Wärmeleitschicht |
nach Prägung ca. 0,27 mm |
| Druckfestigkeit |
≥ 500 kPa laut Herstellerangabe |
| Wärmeleitfähigkeit |
λ = 0,028-0,030 W/mK laut Herstellerangabe |
| Zugfestigkeit senkrecht zur Oberfläche |
325 kPa |
| Schubfestigkeit |
223 kPa |
| Wasseraufnahme bei Langzeit-Eintauchen |
≤ 2,4 Vol.-% |
| Druck-Elastizitätsmodul |
12.350 kPa |
| Biegefestigkeit |
12.350 kPa |
| Dimensionsstabilität DS(70,90) |
Länge 0,05 %, Breite 0,05 %, Dicke 0,02 % |
| Brandverhalten |
Euroklasse B-s2,d0 nach EN 13501-1 |
| Norm / Prüfgrundlage |
EN 13164:2012+A1:2015 |
| Geeignete Rohrtypen |
PE-RT, PEX-a; PEX-AL-PEX bei ausreichendem Fräsraum gemäß Verlegeanleitung |
Hinweise zur Verlegung

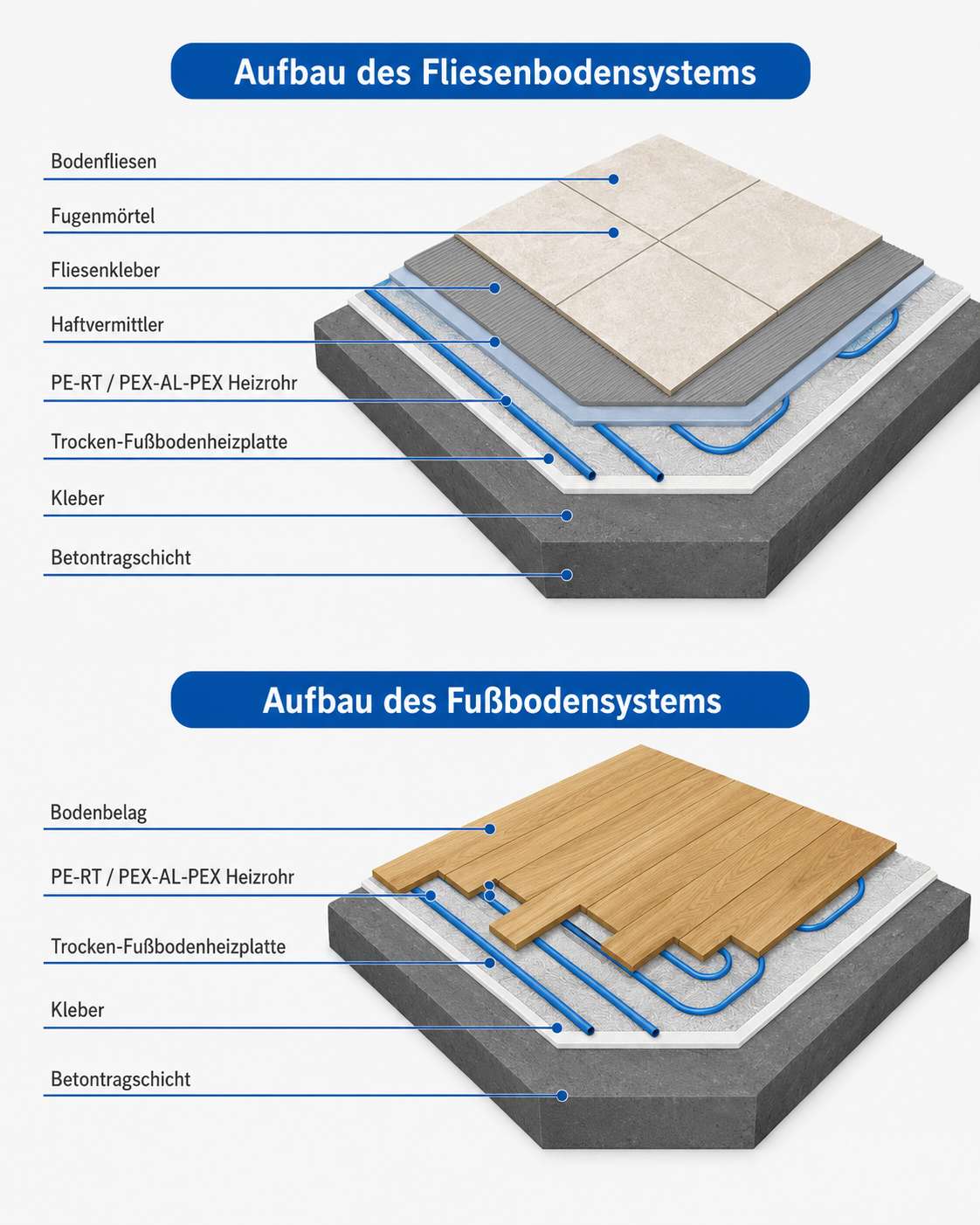

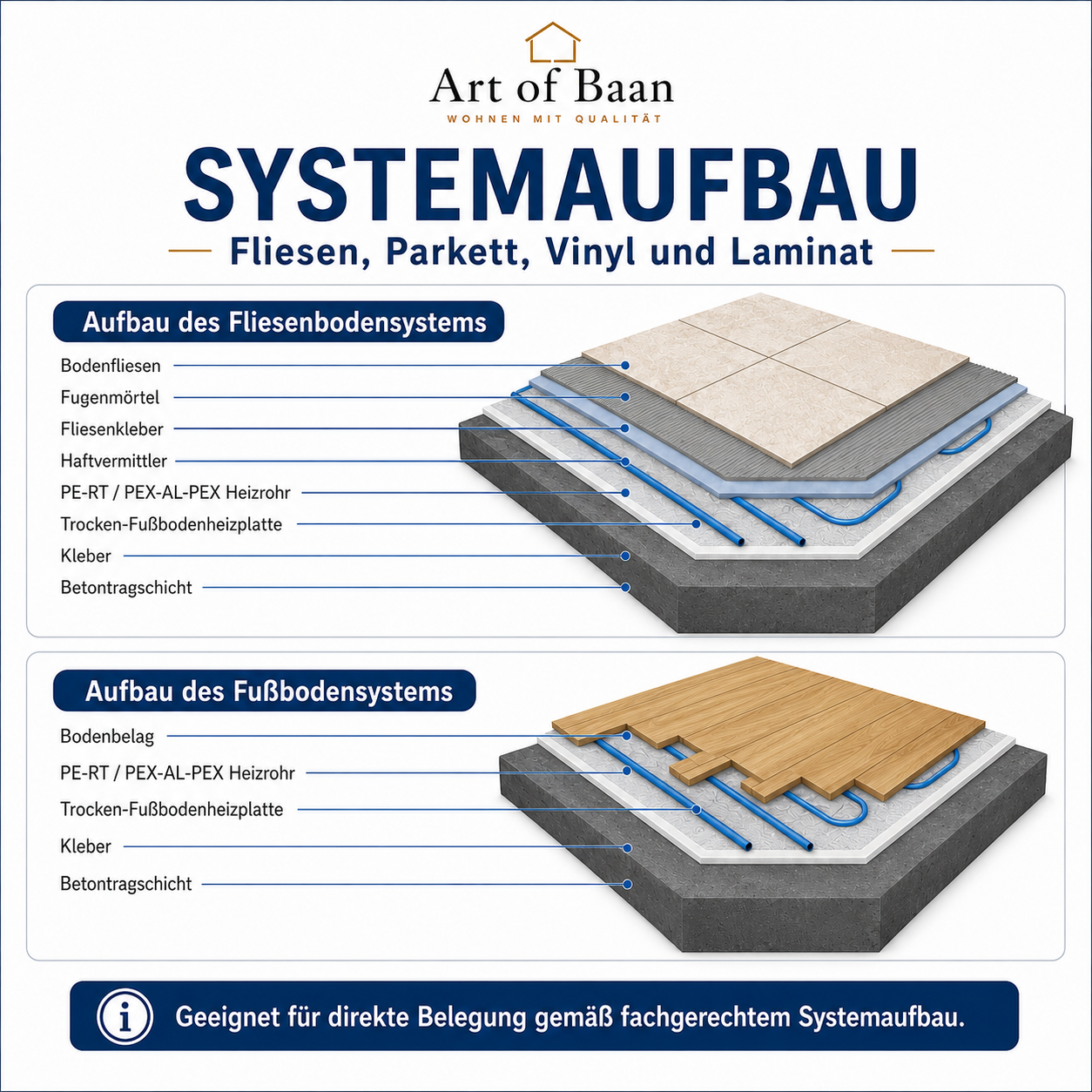

Die Verlegung erfolgt gemäß Verlegeanleitung und passend zum gewählten Bodenbelag. Bei Fliesen ist ein geeigneter Fliesenkleber und Systemaufbau zu verwenden. Bei Parkett, Laminat, Vinyl oder Teppich sind die Vorgaben des jeweiligen Bodenbelag-Herstellers zu beachten.
Bei PEX-AL-PEX Heizrohren ist auf ausreichenden Fräsraum und geeignete Biegeradien zu achten. PE-RT und PEX-a Heizrohre lassen sich in engen Rohrführungen in der Regel leichter verlegen.
Häufige Fragen
Ist ein Nassestrich erforderlich?
Nein. Das System ist als Trockenbausystem konzipiert und kann ohne klassischen Nassestrich verlegt werden.
Welche Heizrohre passen?
Die Platte ist für 16 mm Heizrohre ausgelegt. Geeignet sind PE-RT und PEX-AL-PEX i
Wie viel Rohr wird pro Platte benötigt?
Pro Platte werden ca. 6 m Heizrohr benötigt.
Welche Fläche deckt eine Platte ab?
Eine Platte misst 1200 × 600 mm und deckt 0,72 m² Fläche ab.
Ist die XPS 500 Platte für Altbau geeignet?
Ja, durch die geringe Aufbauhöhe von 20 oder 25 mm eignet sich das System besonders für Sanierung, Altbau und Renovierung.
Welcher Rohrabstand wird verwendet?
Die Platte hat einen Rohrabstand von 12 cm und ist für 16 mm Heizrohr ausgelegt.
Wie viele Platten brauche ich pro Quadratmeter?
Eine Platte deckt 0,72 m² ab. Für 1 m² werden rechnerisch ca. 1,39 Platten benötigt.
Ist die Platte für Wärmepumpen geeignet?
Sie kann in wassergeführten Niedertemperatur-Heizsystemen eingesetzt werden. Die tatsächliche Heizleistung hängt vom gesamten Systemaufbau ab.
