XPS L-/U Form Bauplatte - Rohrverkleidung

Art of Baan XPS-Rohrverkleidung in L- und U-Form – direkt verfliesbar, verputzbar und verspachtelbar

Mit der Art of Baan XPS-Rohrverkleidung lassen sich sichtbare Leitungen sauber in die Raumgestaltung integrieren. Die 20 mm starken Fliesenbauplatten mit beidseitiger Spezialbeschichtung bilden einen geeigneten Untergrund für Fliesen, Putz oder Spachtelmasse. So entstehen passende Rohrverkleidungen im Bad, Gäste-WC, in der Küche oder im Hauswirtschaftsraum – ohne aufwendiges Ausmauern.

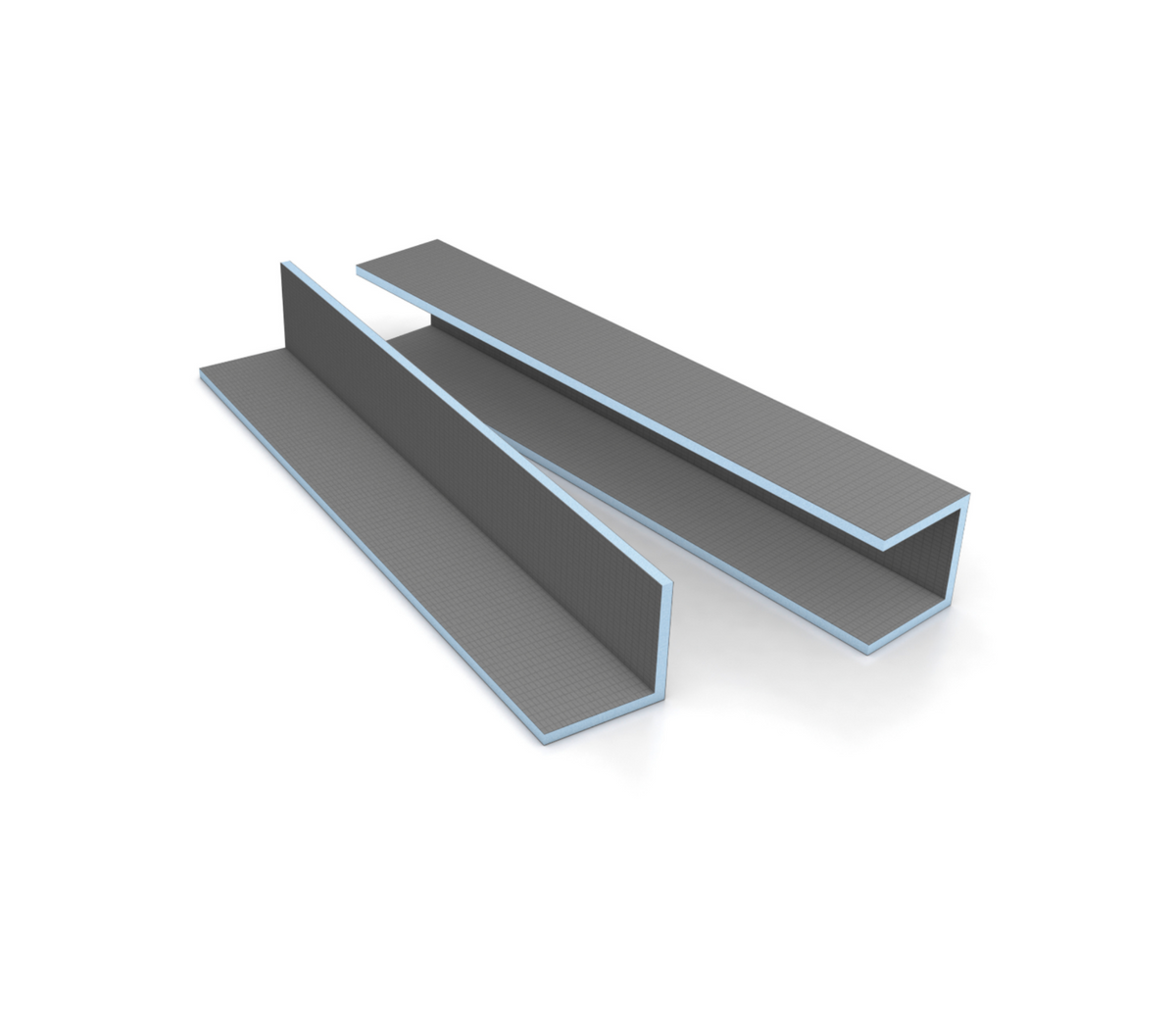

Wählen Sie die passende Ausführung für Ihre Einbausituation: Die L-Form eignet sich für die Verkleidung an Raumecken sowie am Übergang zwischen Wand und Boden. Die U-Form umschließt Leitungen vor einer ebenen Wand von drei Seiten. Sie wird flach mit zwei vorgefrästen V-Nuten geliefert und erst bei der Montage in U-Form gefaltet. Die leichten Elemente lassen sich mit einem geeigneten Messer oder einer Säge auf die benötigte Länge zuschneiden.

Ihre Vorteile auf einen Blick

• Direkt gestaltbar: Die beidseitige Spezialbeschichtung eignet sich als Untergrund für Fliesen, geeigneten Putz und Spachtelmasse.

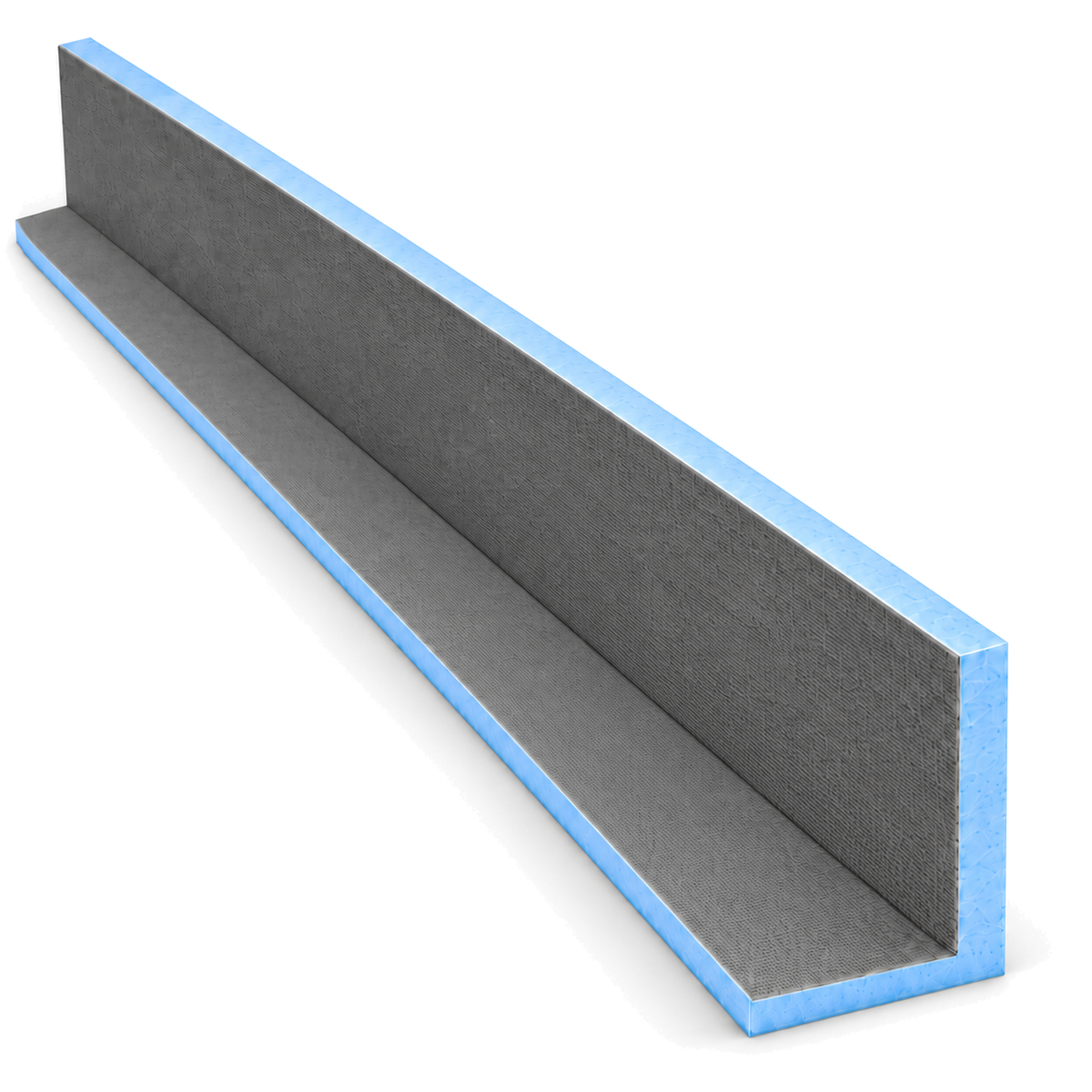

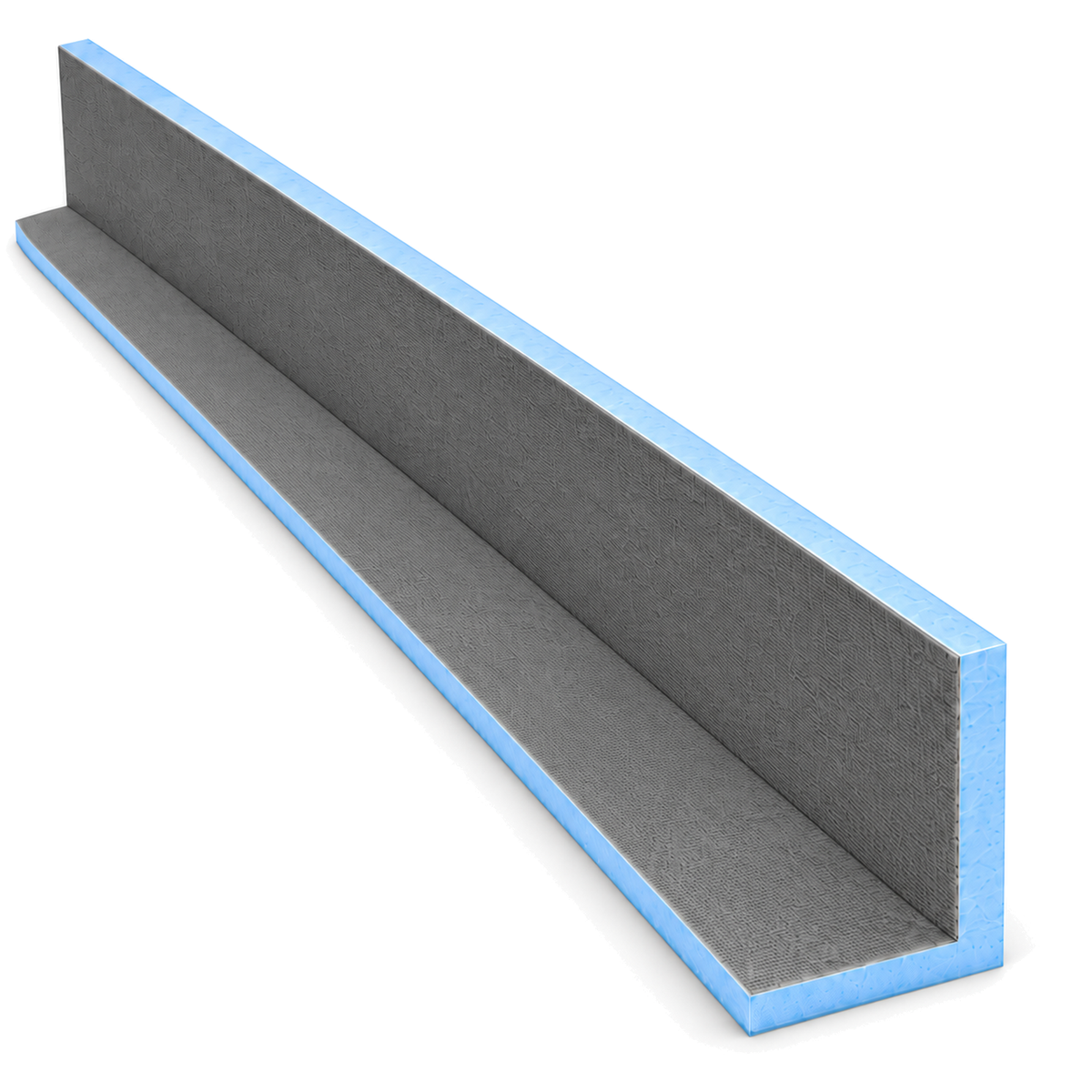

• Passende Form zur Auswahl: Zwei L-Varianten und eine U-Variante für unterschiedliche Leitungsführungen und Platzverhältnisse.
• 20 mm Plattenstärke: Leichter XPS-Kern mit beschichteten Oberflächen für den Innenausbau.
• Wasserfester XPS-Kern: Für feuchtebelastete Innenräume bei fachgerechter Ausführung und erforderlicher Abdichtung.
• Einfach anpassbar: Auf die Einbaulänge zuschneidbar und je nach Untergrund mit geeigneten Materialien zu befestigen.
• Versandfreundlich geteilt: Jede Variante wird in zwei handlichen Teilstücken geliefert. Die Teilung reduziert die Paketlänge und erleichtert Transport und Handhabung.

Varianten und Liefermaße

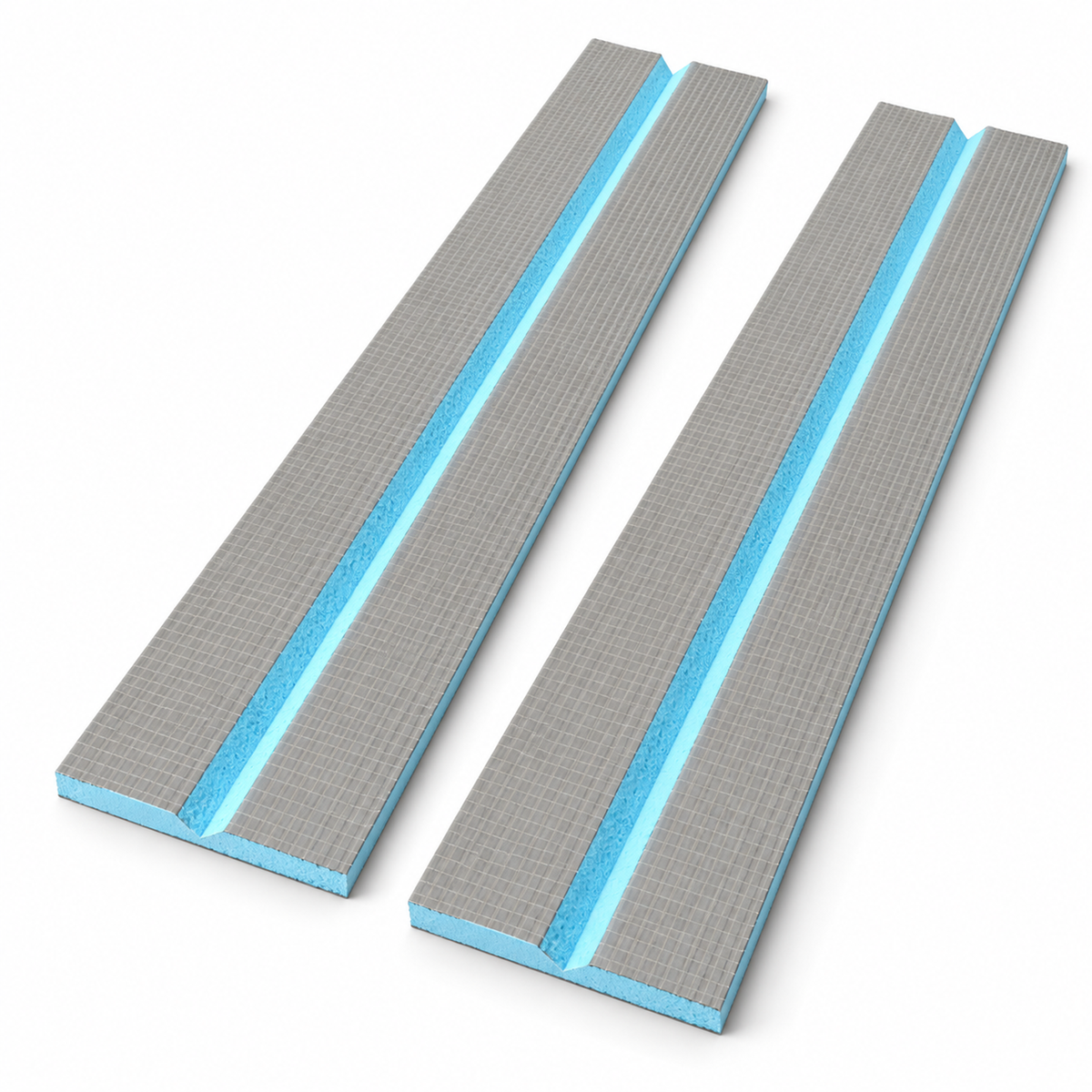

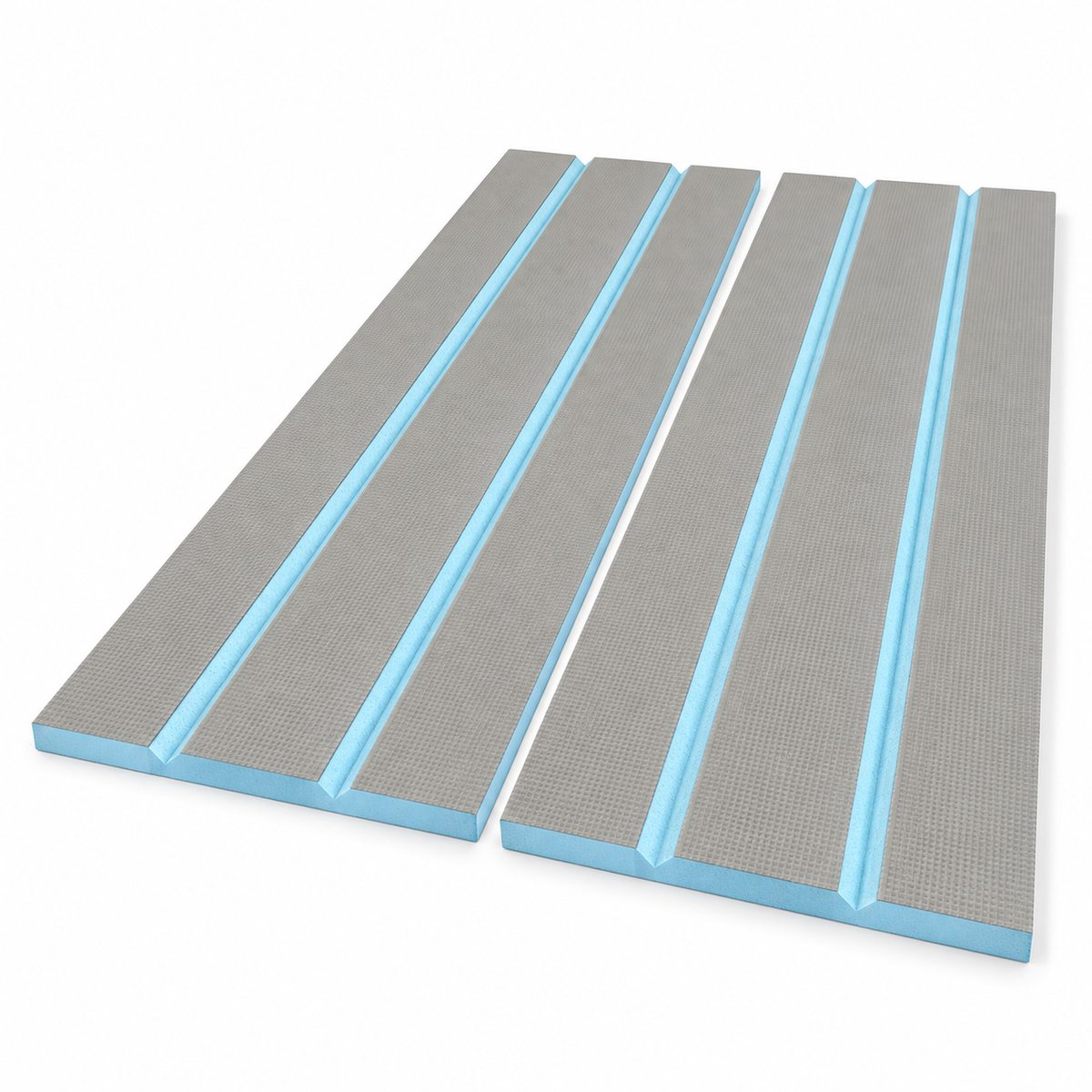

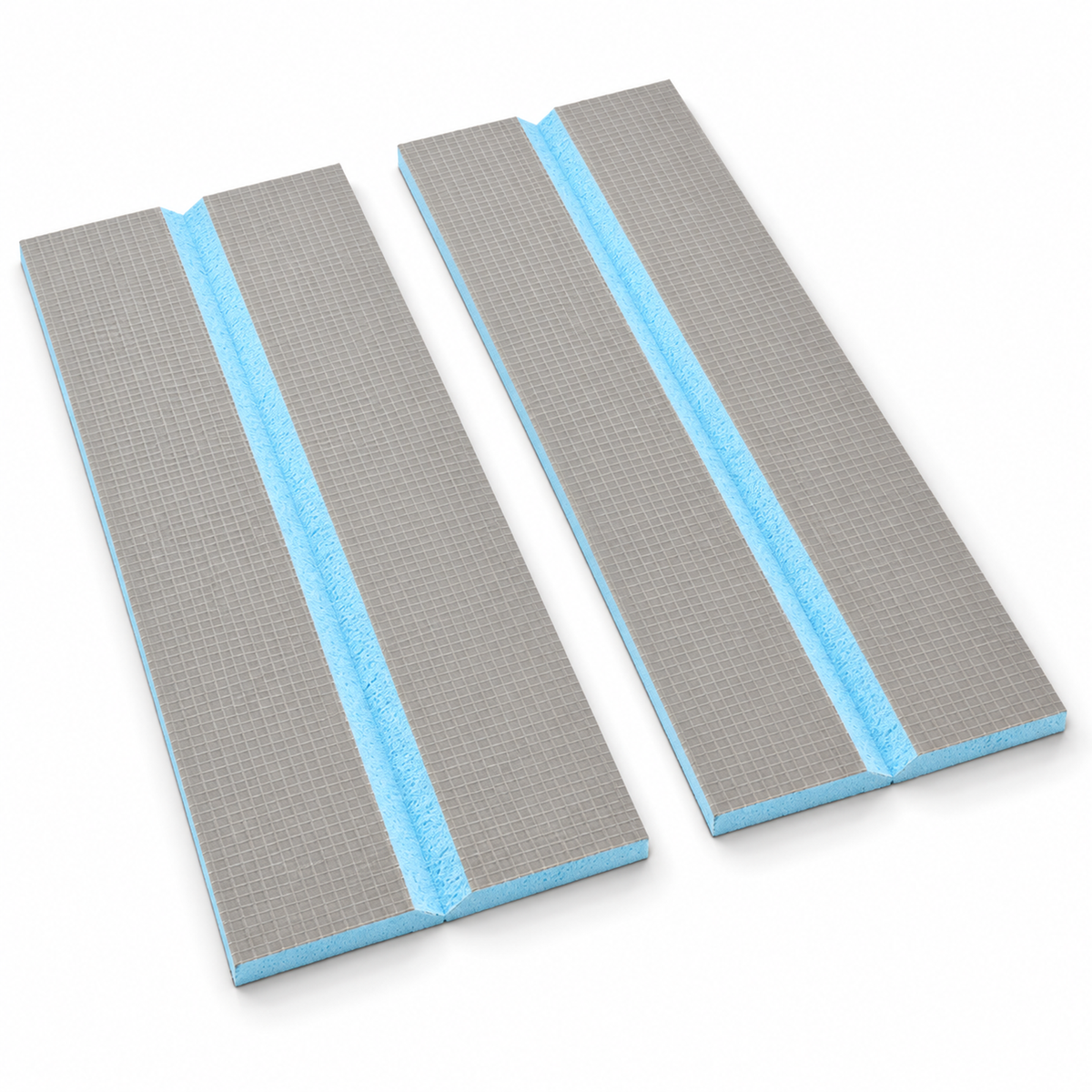

Wichtig zur Lieferung: Das ursprünglich durchgehende Element ist mittig quer zur Länge geteilt. Sie erhalten zwei flache Teilstücke der gewählten Variante, die bei der Montage hintereinander beziehungsweise übereinander angeordnet werden können. Jedes L-Teilstück hat eine V-Nut, jedes U-Teilstück zwei V-Nuten. Es wird kein durchgehendes 2.000- oder 2.500-mm-Element geliefert. L- und U-Form sind alternative Varianten, kein gemeinsames Set.

Vielseitige Einsatzmöglichkeiten

• Verkleidung von Wasser- und Heizungsleitungen unter Berücksichtigung des Temperaturbereichs.
• Verkleidung von Abwasserleitungen, sofern Rohr, Muffen und Befestigungen ausreichend Platz haben.

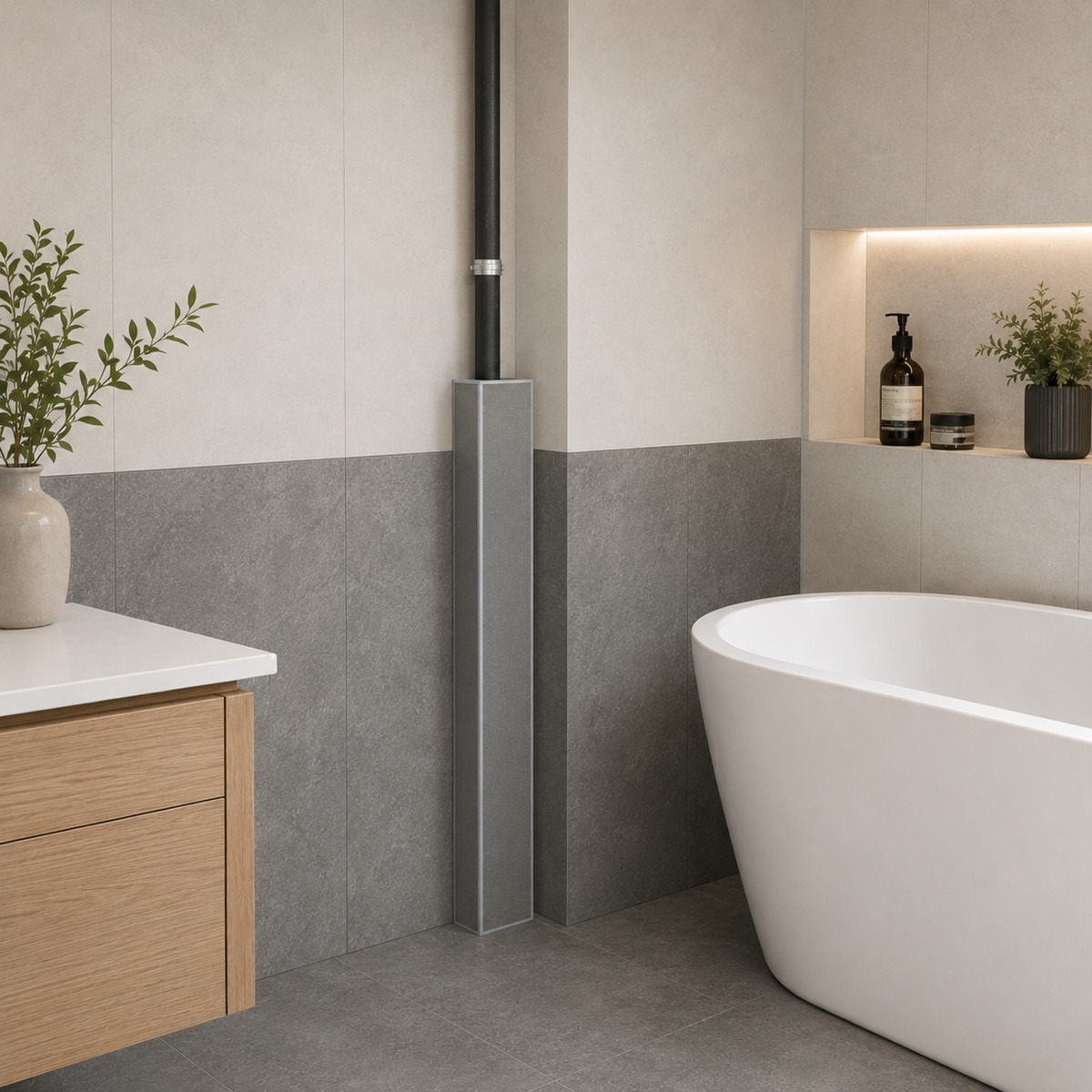

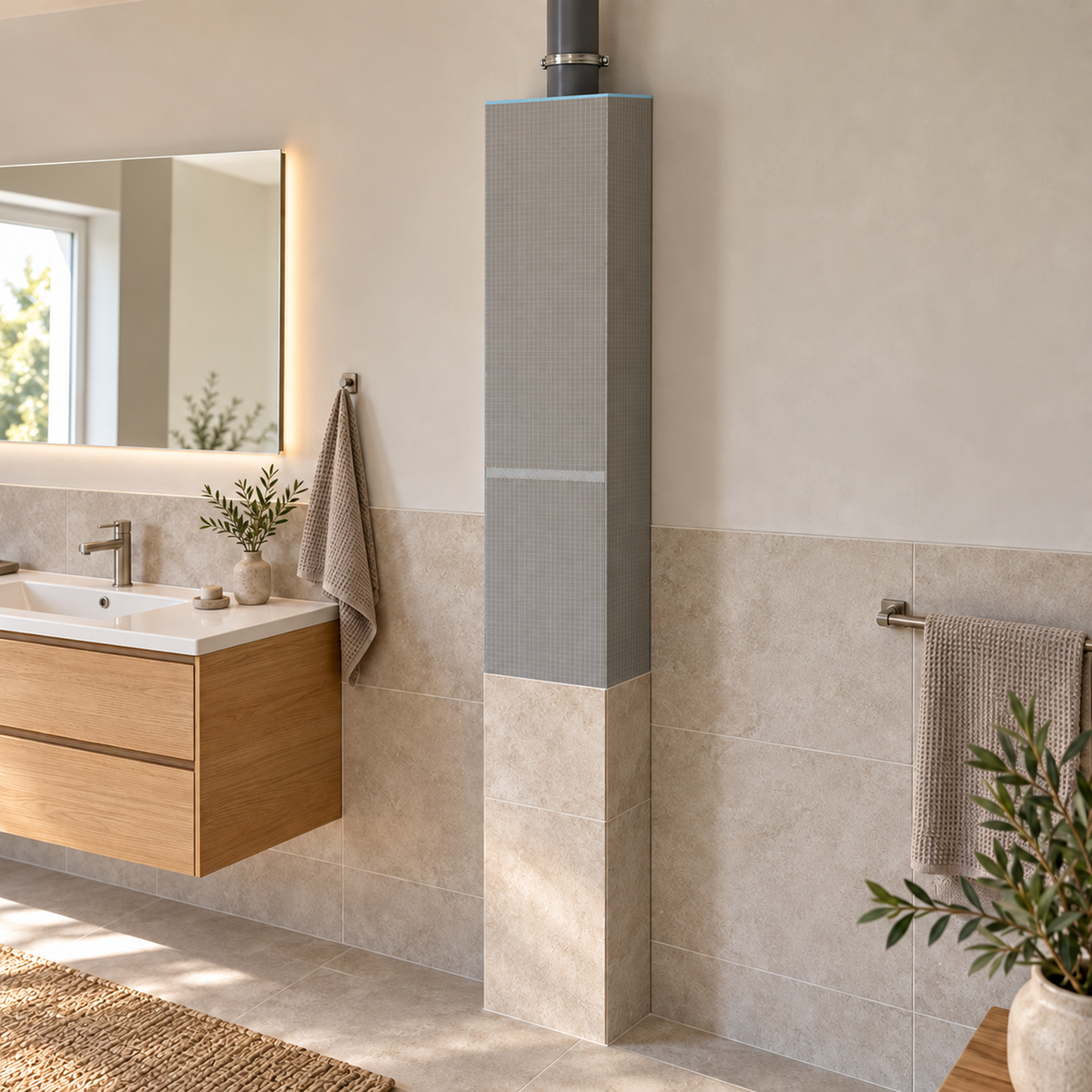

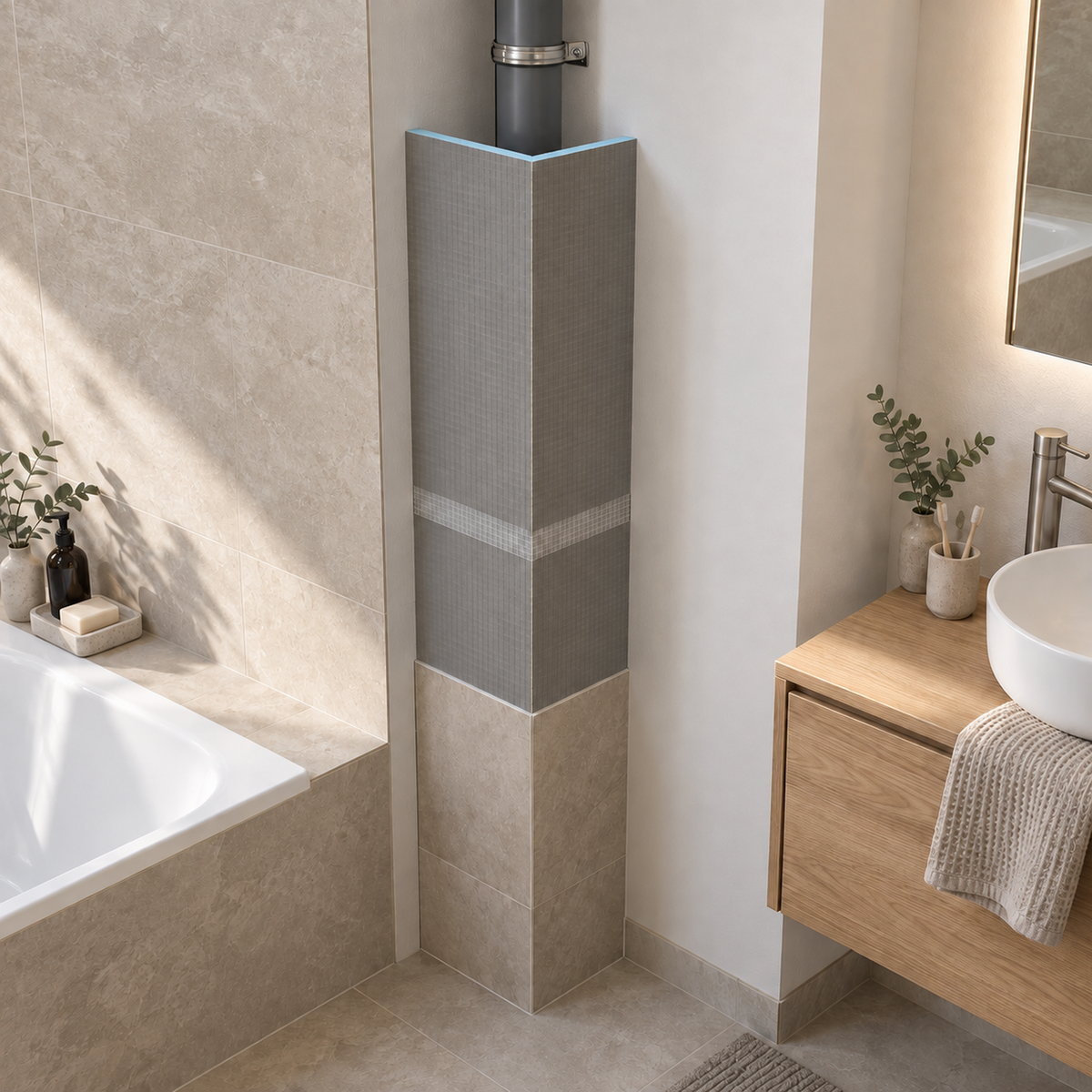

• Senkrechte Rohrverkleidungen in Raumecken oder vor ebenen Wänden.

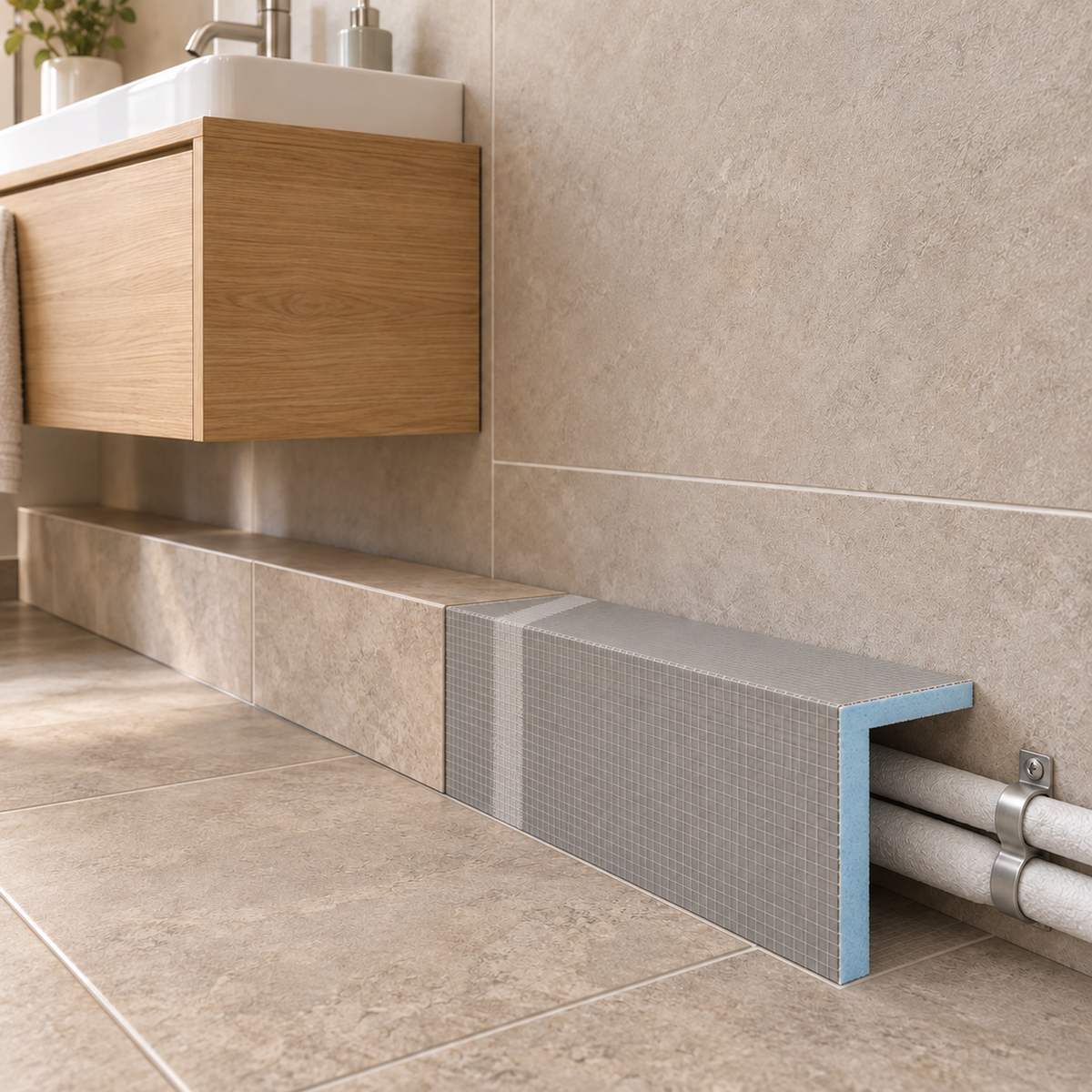

• Waagerechte Leitungsverkleidungen entlang des Wand-Boden-Übergangs.
• Eckausbildungen und Verkleidung geeigneter Laibungen im Innenausbau.
• Renovierung und optische Einbindung bestehender Installationen in Bad, Küche und Hauswirtschaftsraum.

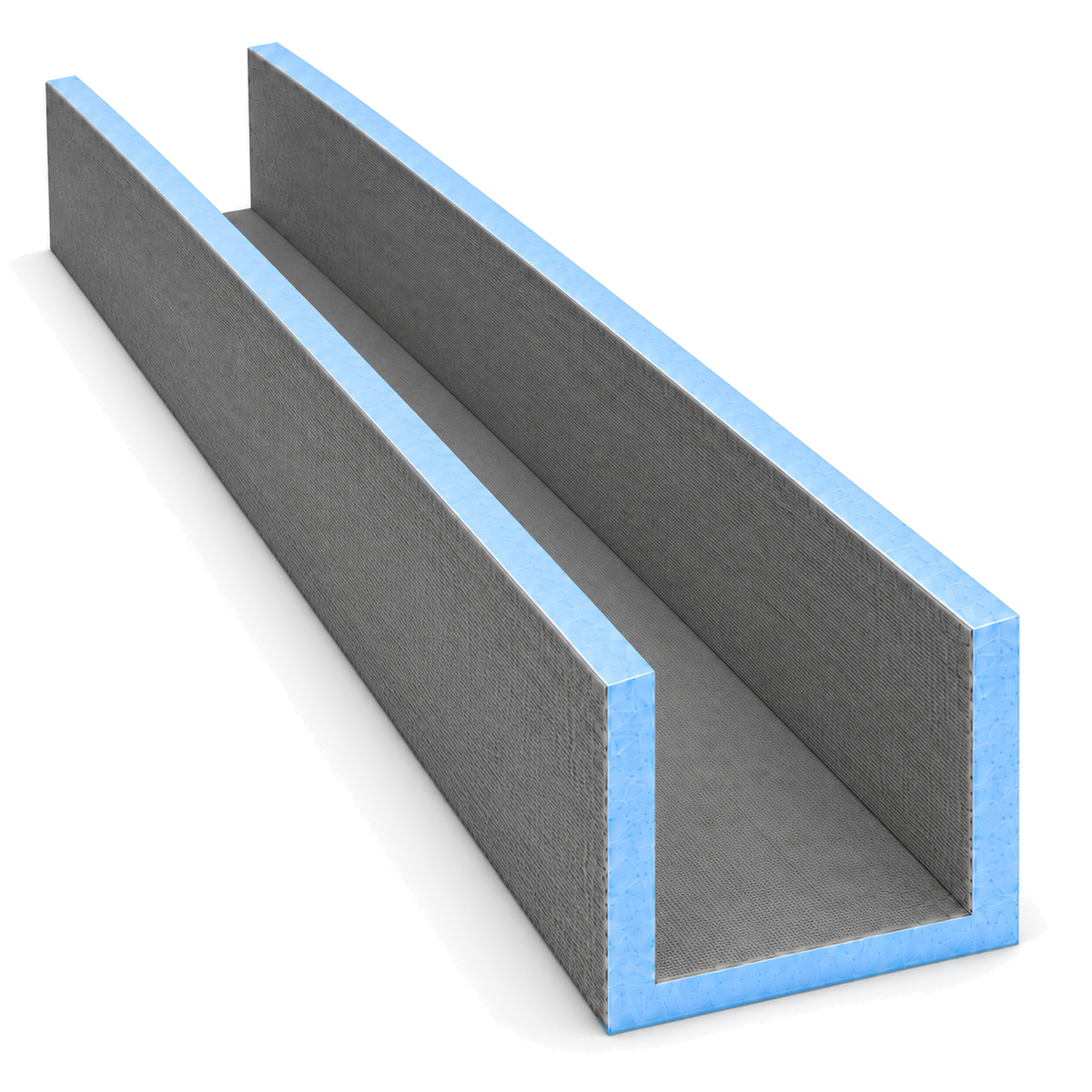

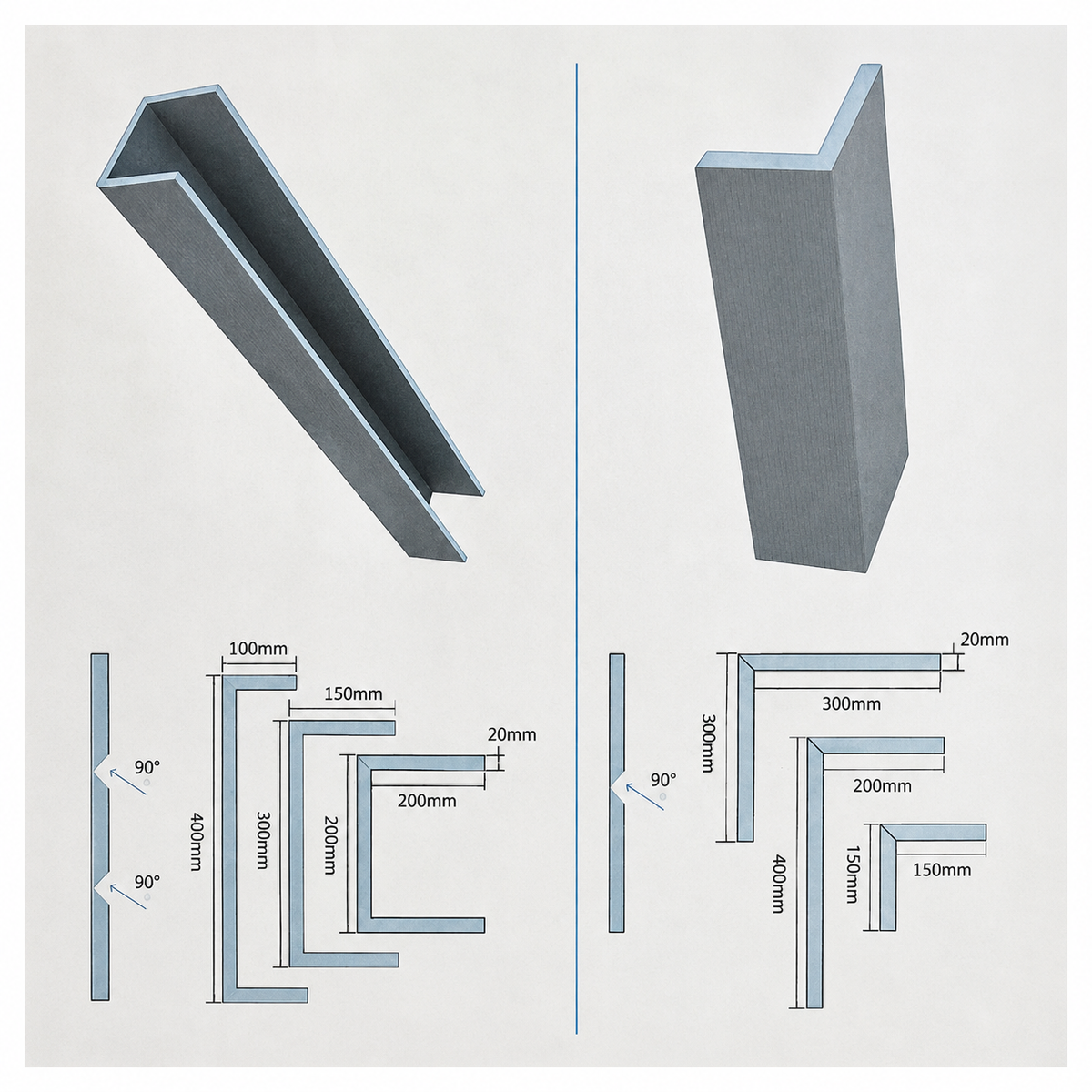

Die richtige Größe wählen: Die Variantenmaße geben die Breiten der flachen Segmente vor dem Falten an. Durch die V-Nuten und die 20 mm Plattenstärke gehen an jeder angrenzenden Falzseite rechnerisch etwa 20 mm der Segmentbreite verloren. Bei der U-Form 150 × 200 × 150 mm entspricht dies ungefähr 130 × 160 × 130 mm nach dem Falten: Das mittlere Segment liegt an zwei V-Nuten und verliert daher an beiden Seiten jeweils etwa 20 mm. Bei den L-Formen ergeben sich entsprechend ungefähr 80 × 80 mm beziehungsweise 180 × 180 mm. Diese abgeleiteten Schenkelbreiten sind keine zugesicherten lichten Innenmaße. Entscheidend ist der Platzbedarf der gesamten Installation einschließlich Dämmung, Verbindungsmuffen, Rohrschellen und Wandabstand.

Verarbeitung und Montage

1. Einbausituation ausmessen: Leitungsführung, benötigten Innenraum und Verkleidungslänge prüfen. Erforderliche Zugänge zu Ventilen, Zählern oder Reinigungsöffnungen einplanen.
2. Untergrund vorbereiten und zuschneiden: Der Befestigungsuntergrund muss tragfähig, sauber und für den gewählten Klebstoff geeignet sein. Die Elemente mit einem geeigneten Messer oder einer Säge auf Maß bringen.
3. Profil ausbilden: Die flachen L-Elemente entlang ihrer einen vorgefrästen V-Nut zum rechten Winkel falten; U-Elemente entlang beider V-Nuten zur dreiseitigen Verkleidung falten. Die Faltstellen mit einem für XPS und die Beschichtung geeigneten Klebstoff entsprechend dessen Verarbeitungshinweisen verbinden und bis zur Aushärtung sichern.
4. Verkleidung befestigen: Die Anschlusskanten mit einem geeigneten Montagekleber beziehungsweise zugelassenen Klebemörtel am Untergrund befestigen und ausrichten. Falls der Aufbau es erfordert, geeignete Montagewinkel oder eine Unterkonstruktion mit passenden Befestigungsmitteln verwenden. Die Rohrleitungen bleiben unabhängig von der Verkleidung befestigt.
5. Teilstücke verbinden: Die Querstoßfuge der beiden Teilstücke fachgerecht verbinden. Stoßbereiche und erforderliche Eckanschlüsse mit geeignetem Armierband und kompatiblem Mörtel beziehungsweise Spachtel bearbeiten. Bewegungsfugen des Untergrunds berücksichtigen.
6. Abdichten und Oberfläche gestalten: In wasserbeanspruchten Bereichen die erforderliche Verbundabdichtung einschließlich Fugen, Anschlüssen und Durchdringungen ausführen. Nach den vorgesehenen Trocknungs- und Aushärtezeiten Fliesen, geeigneten Putz oder Spachtelmasse aufbringen.

Die Verarbeitung richtet sich nach dem jeweiligen Untergrund, der Einbausituation und den Angaben der verwendeten Klebe-, Armierungs-, Abdichtungs- und Belagsmaterialien. Armierband dient der Verstärkung von Fugen und ersetzt kein Dichtband. Der wasserfeste XPS-Kern allein stellt keine vollständige Abdichtung der fertigen Konstruktion dar.

Zusätzlich benötigtes Material und Werkzeug

• Für XPS, die Beschichtung und den Untergrund geeigneter Montagekleber oder freigegebener Klebemörtel.
• Geeignetes Armierband und kompatibler Mörtel beziehungsweise Spachtel für Stöße und erforderliche Eckanschlüsse.
• Je nach Einbausituation Montagewinkel oder Unterkonstruktion sowie passende Schrauben, Dübel und Befestigungsteller.
• Bei erforderlicher Abdichtung ein geeignetes Abdichtungssystem mit Dichtband, gegebenenfalls Dichtecken und Rohrmanschetten.
• Für den Oberflächenabschluss Fliesenkleber, Fliesen und Fugenmaterial oder geeigneter Putz beziehungsweise Spachtelmasse.
• Maßband, Winkel, Wasserwaage, geeignetes Messer oder Säge sowie Spachtel; je nach Klebstoff eine Kartuschenpresse.

Technische Daten

* Materialkennwerte nach Herstellerangaben. Die Druckfestigkeit ist keine Angabe zur Tragfähigkeit der fertig montierten Rohrverkleidung.

Lieferumfang: Zwei XPS-Verkleidungselemente der gewählten Variante. Abgebildete Rohre, Sanitärobjekte, Fliesen, Dekorationen sowie Montage- und Abdichtungsmaterialien dienen der Anwendungsdarstellung und gehören nicht zum beschriebenen Lieferumfang.
